一、應用背景：
各種泵類的使用無論在工業生產還是在百姓生活中都起著非常重要的作用，水泵的使用范圍非常廣。根據全國第三次工業普查公布的統計數字，我國風機和水泵等通用機械總裝機容量為1.6億kW，其中風機約為4900萬kW，水泵約為1000萬kW，年耗電3200億kWh，約占耗電總量1/3，占工業用電量的40%，從這一組數據中我們可以看到水泵在國民經濟中有舉足輕重的位置，但它的高耗能也給國家能源帶來了嚴重的負擔；因此水泵系統的節能勢在必行。
二、工作原理：
一般企業通過水泵給全廠供水（包括生產用水、生活用水）。對于用水量不大的企業常采取的方法是首先水泵將水打到廠內的水塔上，水塔通過高低位水壓給廠區供水。由于廠內用水量并不穩定，這樣為了能夠滿足多變的供水要求，在水塔內安裝了液位傳感器，當水塔水位到達低點時，啟動水泵送水，當水位達到高點時，停止水泵。通過水塔水位低點、高點動態變化來滿足用水量變化。
對于用水量大的用電單位多采用二次供水泵方式供給用戶，即把水先存在蓄水池中，利用多臺二次泵直接供給用戶。在高峰期（例如早上5:30～8:30，中午11:30～13:30，晚上17:30～24:00）使用多臺水泵（例如3臺）；用水低谷時（24：00～5：03）只使用少數水泵（例如1臺），平時采用正常的水泵臺數（例如2臺）。由于用戶用水量是波動的,但不是階梯狀波動，這樣用水量和供水量存在不平衡。頻繁的開泵停泵給電機、水泵及管網造成沖擊，增加維護量。
三、存在的問題：
1、供水泵不能根據實際需求來自動調整輸出功率，電機工作效率低，造成大量電力浪費；
2、供水泵啟動電流大，長時間運轉會造成泵軸損傷，降低電機使用壽命；
3、供水泵系統運行噪音大，停泵時產生的水錘現象會對管路和水泵造成傷害，增加了系統維護成本。
目前水泵的耗電已經受到廣泛的重視，水泵的節電改造也普遍接受。由于各地方改造技術水平參差不齊，改造效果也不太相同。根據國家統計部門統計數字，目前無論工業用水還是民用水，噸水耗電量相差很大，每噸水耗電從0.15到5.5度不等。
很多場合目前還是通過水泵閥門來調節用水量的大小，給水泵和管網的使用壽命帶來很大的影響，而且電能浪費嚴重。
四、改造方案
水泵在實際應用中可分為：恒壓供水和恒液位供水。以下重點介紹恒壓供水

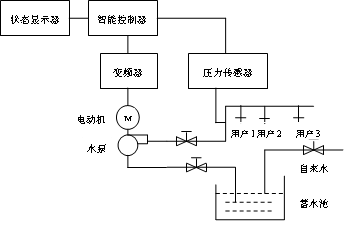

圖8 恒壓供水系統圖
1、節電改造方案分析
不管用戶處在什么位置，要滿足用戶日常需水量，只要保證管網水壓達到一定值就可滿足用戶正常用水要求。
為實現上述目標，可利用專用控制器去控制水泵，控制水泵根據實際管網壓力做出轉速調節，以實現管壓恒定的要求，從而達到水泵節電目的。
2、節電改造方案實施
節電控制系統有“手動”、“自動”兩種控制方式，用一個轉換開關進行切換。具有輸出頻率、輸出電流、電源電壓、管道壓力指示功能及故障報警功能。
1)手動控制方式：變頻器按照設定的運行頻率對水泵進行驅動，具有軟啟動、軟停機功能。
2）自動控制方式：采用PLC作為控制器，它通過專用模塊處理壓力傳感器送來的實際壓力信號，經過內部計算與設定壓力進行比較，然后輸出信號控制變頻器；變頻器隨時調節水泵轉速,當實際壓力小于設定壓力則調高水泵轉速，反之則降低水泵轉速；如果管道壓力等于設定壓力則保持此時的水泵轉速，從而達到控制管網水壓實現恒定的目的。這種工作方式既滿足了用戶用水要求又實現了水泵節電目的。變頻智能供水系統如圖8所示。
3）根據用戶實際要求可增加遠程通訊功能：通過上位機對供水泵運行情況進行實時顯示，并且可通過上位機對水泵進行控制。
供水泵節電控制系統與水泵原控制系統互為備用，兩套系統之間存在互鎖關系，以確保水泵的正常、安全運行。
五、改造后性能
1、可隨時對管網壓力進行設定，操作簡單，控制穩定。簡化了原來操作步驟，降低了現場操作員的 工作強度；
2、系統根據實際壓力隨時調節水泵運行功率，節電效果明顯，節電率平均可達30%以上；
3、水泵軟啟動、軟停機，運行智能化，大幅度的降低了噪音，改善了現場工作環境；
4、避免了啟動電流對電機的沖擊，降低了對電網的干擾，延長了電機壽命；水泵管道水錘現象的消除避免了水柱對水泵和管道的沖擊，延長了水泵和管道壽命，降低了設備維修率。
5、控制系統的變頻—工頻切換功能可以使變頻控制系統發生故障時將泵組切換到工頻工作，保證了水泵正常工作。
6、能對節電系統運行故障進行聲光報警，并自動停止水泵運行。
7、具備遠程通訊功能。
六、節電原理
變頻節電原理參見第一節第五部分，這里不再贅述。
