三菱電機一 直致力開發新技術，在前不久上海國際會議中心開幕的PCIM 2011亞洲展(展位號A78-A87)中，向參觀者介紹其出色的家電變頻技術，包括受業內歡迎的第4代DIPIPMTM(雙列直插式智能功率模塊)模塊 PS219AX系列，和正在開發的第5代超小型DIPIPMTM，向參觀者推介更低耗能、成本、和噪音的變頻家電節能技術，大受歡迎。

第5代超小型DIPIPMTM采用第6代全柵型CSTBTTM硅片，硅片結溫最高可達150℃，且模塊內低壓側控制芯片帶有溫度模擬量輸出功能，可以更好的監控模塊的溫度，從而提高系統的可靠性。

至于去年推出的第4代DIPIPMTM模塊PS219AX系列，為用戶實現了“三低”，即更低耗能、成本、和噪音，因而備受推薦。它采用了全柵型CSTBTTM硅片，獲得了優化的飽和壓降與關斷損耗的折衷關系，從而很好地降低變頻設備的能量損耗。

模塊內置自舉二極管，減小客戶開發的外圍器件數目，降低整個系統的成本;模塊內HVIC的自舉電源電流從0.55mA減少到0.1mA，從而降低了自舉電源的損耗并為客戶節約了自舉電容的成本。

另外，PS219AX系列DIPIPMTM模塊的死區時間由以前的1.5?s減小到1?s，有效地降低了電機的噪聲。目前，已開發出的PS219AX系列DIPIPMTM模塊的電壓等級是600V，電流有5A、8A、10A和15A。

第4代DIPIPMTM也是歷來產品中端子形狀最為豐富的，完全滿足各種變頻系統基板的實際安裝要求。第4代大型封裝的DIPIPMTM額定值可達 75A/600V和35A/1200V，采用了全柵型CSTBTTM硅片、優化的驅動IC以及導熱性能優異的絕緣薄膜。不僅能用于柜式變頻空調，還可滿足 工業變頻應用，它必將為變頻系統的進一步小型化做出卓越的貢獻。此外，第4代DIPIPMTM整體無鉛化，完全符合歐洲的RoHS指令，真正做到綠色環 保。

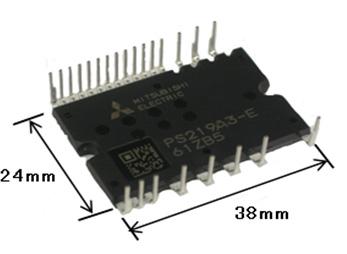

圖片說明：第4代DIPIPMTM模塊PS219AX系列

近年來，為了節能和獲得更好的性能，變頻電機驅動系統已得到廣泛應用，其電流應用由幾百安培至幾安培均一一俱備。三菱電機在1997年最早推出壓注模雙列直插式智能功率模塊(DIPIPMTM)，并在白色家電和工業電機變頻驅動中得到廣泛應用。

DIPIPMTM作為變頻家電功率轉換部分的核心元件，它集成了功率器件及其驅動保護芯片，從而大大減少電力損耗達到節能效果。以變頻家電為例：變 頻空調比定速空調節電20-30%;變頻冰箱比常規冰箱節電50%左右;變頻洗衣機比常規洗衣機節電50%左右，在節水方面，變頻洗衣機比常規洗衣機節水 30-50%左右。
