一、節能原理
　　 恒 壓供氣節能解決方案是采用“負載跟蹤”系統，由電機調速系統、壓力傳感器、智能控制器控制單元、軟件控制單元等組成。根據壓力傳感器檢測到的空壓機出口的 壓力值，通過智能控制器進行計算，然后輸出信號調整電機輸出功率，進而控制壓縮機轉速，在精確地控制空壓機出口的壓力的同時，延長壓縮機系統的使用壽命， 并大幅度地節約電能。我們可以把管網壓力作為控制對象壓力變送器將儲氣罐的壓力轉變?yōu)殡娦盘査徒oPID智能儀表與壓力設定值作比較，并根據差值的大小按既定的PID控制模式進行運算，產生控制信號送至空壓機能效控制器，通過空壓機能效控制器控制電機的運行功率與轉速，從而使實際壓力始終接近設定壓力。
　　 由 于用氣量的不斷變化，氣罐里的壓力也會變化頻繁。采用能效控制器調整電機轉速的方法來調整壓縮機的供氣量，使氣罐內的氣壓始終保持在理想的狀態下，由于空 壓機基本上屬于恒轉矩負載。用電機調速的方法調整供氣量能使電機的輸出功率基本與轉速、供氣量成正比關系，達到很好的節電效果。
二、適用范圍

　　 廣泛應用于工業、礦業、機械、電子、五金廠等供氣場合

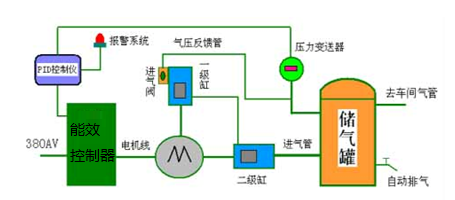

三、原理框圖

四、產品圖片

五、規格參數表

型號	額定功率	額定電流	額定電源電壓
VTZM-EEC-AC-307R5	7.5KW	17A	三相交流 380V±20%
VTZM-EEC-AC-3009	9KW	20A
VTZM-EEC-AC-3011	11KW	26A
VTZM-EEC-AC-3015	15KW	34A
VTZM-EEC-AC-3018R5	18.5KW	41A
VTZM-EEC-AC-3022	22KW	48A
VTZM-EEC-AC-3030	30KW	60A
VTZM-EEC-AC-3037	37KW	75A
VTZM-EEC-AC-3045	45KW	90 A
VTZM-EEC-AC-3055	55KW	115A
VTZM-EEC-AC-3075	75KW	150A
VTZM-EEC-AC-3090	90KW	180A
VTZM-EEC-AC-3110	110KW	220A
VTZM-EEC-AC-3132	132KW	265A
VTZM-EEC-AC-3160	160KW	310A
VTZM-EEC-AC-3185	185KW	360A
VTZM-EEC-AC-3200	200KW	380A
VTZM-EEC-AC-3220	220KW	420A
VTZM-EEC-AC-3250	250KW	470A
VTZM-EEC-AC-3280	280KW	530A
VTZM-EEC-AC-3315	315KW	600A
VTZM-EEC-AC-3355	355KW	660A
VTZM-EEC-AC-3400	400KW	740A

六、技術參數

項  目		規范
電源	額定電源電壓	三相 380V±20%，50～60Hz±5%，電壓失衡率<3%
輸出	最大輸出電壓	最大輸出電壓與輸入電源電壓相同
	輸出電流定額	100%額定電流連續輸出
	最大過載電流	150% 額定電流 1 分鐘，180% 額定電流 2 秒
保護	保護功能	短路、過流、過載、過壓、欠壓、缺相、過熱、外部故障等
使用  條件	安裝場所	室內，海拔低于1 千米，無塵、無腐蝕性氣體
	適用環境	-10℃～+40℃,20%～90%RH(無凝露)
	振動	小于0.5g
	儲存環境	-25℃～+65℃
	安裝方式	落地電控柜式
防護等級		可定制
冷卻方式		強迫風冷
旁路方式		手動轉換、故障狀態自動轉換
