一、節能方案思路
1、余熱現狀及常用技術
工業余熱包括:煙氣余熱,冷卻介質余熱,廢汽廢水余熱,化學反應熱,高溫產品和爐渣余熱,以及可燃廢氣、廢料余熱。
根據余熱資源在利用過程中能量的傳遞或轉換特點,可以將國內目前的工業余熱利用技術分為熱交換技術、熱功轉換技術、余熱制冷制熱技術。
熱交換技術：是回收工業余熱最直接、效率較高的經濟方法,該類技術不改變余熱能量的形式,只是通過換熱設備將余熱能量直接傳遞給自身工藝的耗能流程,降低一次能源消耗。主要利用方式有間壁式換熱、余熱鍋爐、蓄熱式熱交換、熱管的換熱等。
熱功轉換技術：可提高余熱的品位,是回收工業余熱的另一重要技術。按照工質分類,熱功轉換技術可分為傳統的以水為工質的蒸汽透平發電技術和以低沸點工質的有機工質發電技術。
制冷制熱技術：與傳統壓縮式制冷機組相比,吸收式或吸附式制冷系統可利用廉價能源和低品位熱能而避免電耗,具有顯著的節電能力和環保效益,得到了廣泛的推廣應用。
2、緯度節能思路
梯級利用
在工藝環節上，充分利用原有能量；
減少因減溫減壓而造成的能量浪費；
避免因高品位能量在低端工藝使用。
循環利用
收集并加工處理各種低品位余熱余壓能量；
通過專業技術提高低品位余熱余壓的品級；
提升品位的余熱余壓重新供生產環節使用。
高效發電
提升低品位余熱余壓品級；
穩定低品位余熱余壓波動；
用專業定制設備高效發電。
3、緯度解決方案的特點
從整體節能角度考慮，結合自身技術和用戶特點，重新調整并組合用能企業的工藝流程，實現節能效果與效益的最大化。
通過循環利用低品余熱余壓，可減少[熱能-機械能-熱能]轉化效率的二次損耗，利用效率更高。
通過提升余熱余壓品級和平衡原有不規律波動，可將發電效果大幅提高，經濟性更加明顯。
二、圖例

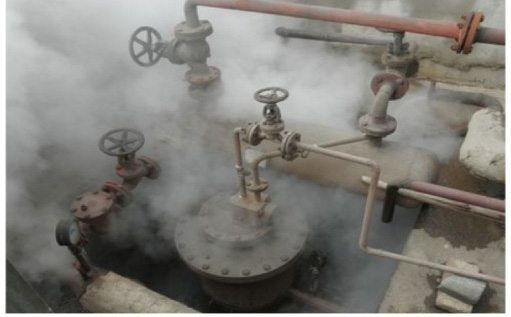

1、項目實施前：大量低壓蒸汽通過設備井外排，造成嚴重浪費；
項目實施后：全部低壓蒸汽都被回收，設備井已沒有任何蒸汽排出。

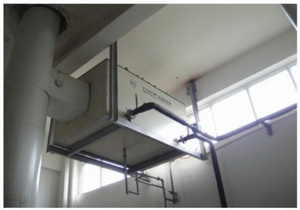

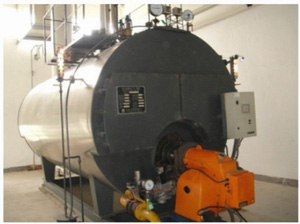

2、燃?xì)忮仩t尾部加裝1臺半冷凝式煙氣余熱回收器：排煙溫度由185℃降低到65℃；提高鍋爐系統熱效率超過8%。
三、節能效果
從經濟性出發，需要結合工藝生產進行系統、整體的設置布置，綜合利用能量，以提高余熱利用解決方案的能源效果。

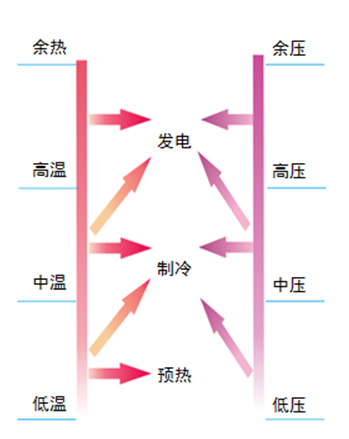

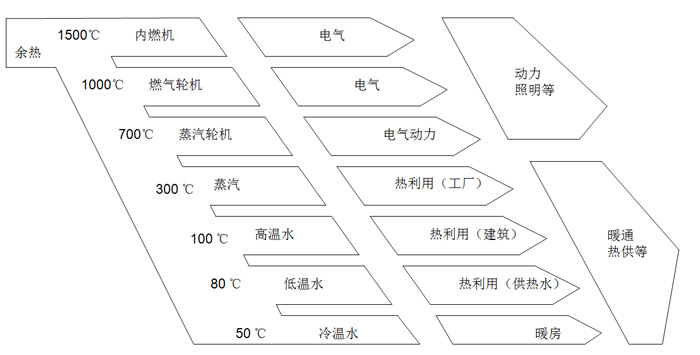

四、原理框圖
利用方式梯級利用
