應用背景

　　城市軌道交通憑借便捷、環保、節能、安全和運量大等特點，對緩解城市交通瓶頸、改善城市交通結構、促進經濟社會可持 續發展起著十分重要的作用。在大城市將逐步實現以地面常規公交為主體向以軌道交通為骨干的城市交通體系的過渡，地鐵輕軌的建設規模越來越大。運營機構既要 提高服務、管理水平，加強安全防范，還要為相關安全機關提供實時信息等，因此，在城軌應用中所要傳輸?shù)男畔⒎N類也越來多元化。城市軌道交通的應用正在向系 統化、網絡化、信息化、智能化、一體化發展，尤其是無線通信技術的飛速發展和成熟，使車地間的實時通信成為可能，車地雙向?qū)崟r(shí)通信系統的采用，提高了軌道 交通列車運行的自動化程度，系統安全性得到大大提高，車地間信息實時傳輸?shù)膶?shí)現也使地鐵運營以車輛為中心的運營模式正在發展為以為乘客服務為中心的運營模 式。 專用車地雙向?qū)崟r(shí)通信系統

　　我司軌道交通專用車地雙向?qū)崟r(shí)通信系統基于成熟的無線局域網802.11X系列技術標準構建，工作在 2.4GHZ/5.8GHZ頻段。系統主要功能是在城市軌道交通運行環境下，為車載應用設備和地面應用控制設備之間提供大容量、安全、連續、可靠的雙向通 信功能，實現列車與地面間數據、圖像及語音信息的實時透明傳輸。 專用車地雙向?qū)崟r(shí)通信系統使列車與地面(軌旁)緊密結合、整體處理，改變了以往車-地相互隔離、以地為主的狀態，通過車地間的實時信息交換，例如：圖像信 息、列車位置、聯鎖等重要信息，從而達到車-地聯動，系統自動監控的目的。

　　由于軌道交通特殊的運營環境以及對傳輸信息的特殊要求，能否 實現高速運行的列車在特殊環境下的可靠快速漫游就成為系統的關鍵。我司專用車地雙向?qū)崟r(shí)通信系統針對軌道交通的特殊需求經過定制開發，不僅實現了列車與地 面間的快速漫游，而且通過采用相應的技術手段使隧道效應、干擾及外界攻擊給系統帶來的安全隱患減少到了最低，實現了軌道交通車地間的可靠通信。使列車在以 時速120Km的速度行駛時仍能保持平滑通信。

　　系統構成及原理

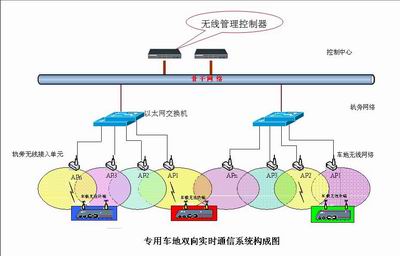

　　我司專用車地雙向?qū)崟r(shí)通信系統由三層網絡結構組成：地面中心控制層、軌旁接入層和車載層，相對應的設備分別為無線管理控制器、軌旁無線接入單元和車載無線終端。系統構成圖如下所示：

　 　在（區域）控制中心，無線管理控制器被連接到骨干網絡。軌旁無線接入單元通過交換設備連接到骨干網絡上，每個站臺、隧道沿線均鋪設AP，AP的布放位 置，是通過嚴格的無線鏈路預算結合軌道的實際情況來決定的。在列車上，車載無線終端由車載無線單元主機及車載天線組成。每輛列車依據應用配備一至兩臺車載 無線終端設備，并分別通過以太網接口連接到列車總線上。 列車通過車載層無線終端設備，無線接入到軌旁接入單元設備AP（無線接入點），軌旁AP通過100Mbps Ethernet光環網接入車站交換機，車站交換機通過1000Mbps Ethernet接入骨干網絡。因此AP通過鋪設在隧道內的光纖環網，接收從控制中心（OCC）發來的指令，列車無線終端依靠無線網絡和光纖環網通訊技術 接收來自列車所到位置對應AP發送的即時信息，并實現節目信息或是數據的實時傳輸。同時，由于無線信息傳輸?shù)碾p向性，無論是PIS系統還是列車控制系統都 可以將列車上的實時乘客信息、監控情況或是控制數據及時上傳到車站控制室及控制中心（OCC）。 系統特性

　　1．抗干擾能力強 2．高帶寬 3．高可靠性

　　4．高安全性 5．高速無縫漫游 6．先進的QoS保障機制

　　系統應用

　　1．在PIS系統應用中的應用

　 　乘客資訊系統（PIS）依托多媒體網絡技術，以計算機系統為核心，以車站和車載顯示終端為媒介向乘客提供信息服務的系統，使乘客通過正確的服務信息引 導，安全、便捷地乘坐軌道交通。乘客信息系統在正常情況下，提供乘車須知、服務時間、列車到發時間、列車時刻表、管理者公告、政府公告、出行參考等實時動 態的多媒體信息；在火災、阻塞及恐怖襲擊等非正常情況下，提供動態緊急疏散提示。 PIS系統作為地鐵公司與乘客之間最直觀的信息交互平臺，所有實時播放的媒體流不能出現圖像馬賽克、聲音停頓的情況，這就需要車地實時雙向通信網絡在列車 運行過程中要有足夠的帶寬和良好的QoS保障機制，同時網絡的可靠性要求也非常高，不能因?yàn)榫W(wǎng)絡的中斷而導致PIS系統的故障。 在列車運行中車載設備要實時接收來自地面控制中心的乘客信息及在列車車廂LCD顯示屏上顯示音視頻播放。同時該系統還兼有列車車廂乘客乘車情況的監視功 能，將通過車廂內監視器采集到的運營中列車車廂內旅客乘車情況的視頻信息實時上傳至控制中心，作為管理部門安全決策的支持信息。

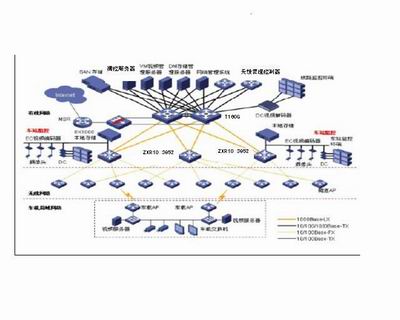

　　有了專 用車地實時雙向通信系統，在PIS系統下，地鐵車站和控制中心值班人員可以實時觀察運行中列車乘客車廂、司機室內情況，司機能實時觀察本列車乘客車廂內情 況；控制中心向運行中列車發布及時信息，實時轉播數字電視節目；運行中列車的緊急狀態，如火災報警、緊急開關車門，實時上傳到控制中心和車輛段車場調度中 心。 因此，專用車地實時雙向通信系統使PIS系統的應用將原有封閉的車輛空間變成一個 “信息娛樂中心”，增加了乘客舒適感。同時由于車、地?zé)o線通信系統還有富裕的帶寬，PIS系統往往還與車輛監控系統相結合，將車輛內部圖像實時上傳到地鐵 控制中心和地鐵公安系統，能及時發現車輛內的安全事故隱患并提前處理，確保列車行駛安全。 我司無線、有線一體化PIS數據承載網解決方案如下所示:

　　2．在CBTC中的應用

　 　隨著數字無線通信技術及計算機技術的飛速發展和成熟，通信技術與控制技術的結合已經成為可能，先進的基于無線通信技術的列車控制系統CBTC是列控技術 發展的最終趨勢?；谕ㄐ诺牧熊嚳刂葡到y(tǒng)CBTC是利用無線通信媒體來實現車地間的雙向信息傳輸，而在此基礎上構成的列車運行控制系統。由于采用了連續、 雙向的無線通信系統作保證，才使列控系統實現了真正的移動閉塞，改變了以往軌道電路單向、小容量、點式通信的功能，實現了車地間的雙向、大容量、連續的通 信功能，由于采用了無線實時通信系統，才使得列車與地面緊密結合、整體處理，改變了以往車-地相互隔離、以地為主的狀態，通過車地間的實時信息交換達到車 -地聯動，系統自動控制的目的。 應用CBTC后降低了統設備成本、提高系統安全性、增加系統功能、提高運輸能力。

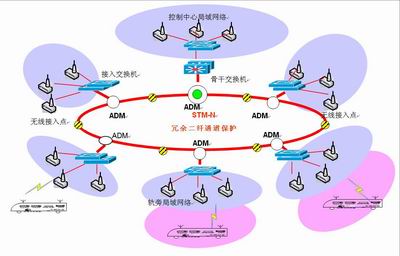

　　我司無線、有線一體化PIS數據承載網結構圖如下所示：
