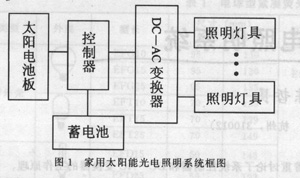

家用太陽能光電照明系統將太陽能直接轉換成電能，提供給照明燈具。系統一般由太陽能電池板、蓄電池、控制器、DC-AC轉變器和照明燈具等組成。家用太陽能光電照明系統框圖如圖1所示。

　　·太陽電池板

直接將太陽光能轉換成電能。

　　·蓄電池

儲存太陽電池提供的電能，供需要用。

　　·控制器

　主要目的是保證系統能正常、可靠地工作，延長系統部件（特別是蓄電池）的使用壽命。它必須包含蓄電池過充保護電路、過放保護電路、負責過流保護電路和防反充保護電路等。

　　·變換器

　變換器將太陽電池板和蓄電池輸出的直流電轉換成照明用電器所需的交、直流電。

　　2 家用太陽能光電照明系統的設計

系統設計著重考慮效率和高可靠性，以及使用維護簡單方便。

根據當?shù)氐沫h(huán)境條件（地理位置、太陽輻射能、氣候、氣象等）、負載的大小和每天使用的時間，以及其他使用要求合理地設計系統各部件。其中太陽能電池板和蓄電池目前都已有成熟的產品。系統控制器的變換器是系統設計的重點，之間關系到系統是否能高效、可靠的工作。

　　2.1陽光電能部分設計

　　2.11 太陽電池板功率的計算

系統所需的太陽電池板峰值功率由當?shù)氐奶?yáng)平均輻射量和負載所需的電能決定：

Pk=Pm·Ws/Wt·1KW/m^2

式中：Pk—太陽電池板的峰值功率，KWp

Ws—每天負載所需電能，KWh/d

Wt—平均每天平方米太陽輻射能KWh/(m^2·d)

Km—系數，考慮各部件的效率，環境溫度影響等方面因素，一般取值為1.4—1.7。其取值 大小也應該根據系統的成本和用戶的具體情況綜合考慮。

　　2.12 蓄電池容量計算

　　蓄電池瓦時容量Bw和安時容量BA由預定的連續無日照時間決定：

Bw=Kb·nb·Ws

BA=Bw/V

式中：Bw —蓄電池瓦時容量，KWh

BA — 蓄電池安時容量，Ah

nb — 連續無日照天數，d

V — 系統電壓

Kb—系數，考慮蓄電池效率、放電深度、環境溫度影響因素而定，一般取值為2.0—2.5。同樣，該取值大小也應該根據系統成本和用戶的具體情況綜合考慮。
