石墨代替鋁基板散熱LED路燈方案包含LED恒流驅動電源，電路采用單串或并聯方式連接，電源效率高達93%以上，功率因素90%以上，與其它方案比較該 方案效率更高、成本更低。散熱部分，本方案采用新型的導熱材料取代傳統的鋁基板，大幅度提高產品的散熱效果，降低光衰、確保LED燈具更加穩定。同時本方 案還提供燈具呼吸系統，保證燈具內外氣體自由交換。光源部分我們能提供光效60--100LM/W，色溫：2800-7000K范圍的全系列產品，產品廣 泛應用于路燈、隧道燈、射燈、筒燈、手電筒等。

方案介紹：

一、LED Driver：NXP、Richtek、Infineon、Microchip

A、LED路燈解決方案（智能方案）：NXP+MICROCHIP

目前已經使用TEA1750(NXP)+DSPIC30F2020(Microchip)用來實現多路LED路燈、隧道燈驅動方案。全智能控制多路LED 路燈解決方案，可根據周圍環境需要，自動控制光照亮度，每路可單獨控制調光?？梢詫?shí)現溫度傳感、Usart通信、日光感應調光、按鍵輸入等功能。

調光的原理是通過調節PWM占空比調節輸出電流大小，全軟件實現無級調光。該方案能確保每路電流均衡，只需一顆IC，與同類多路恒流方案比較，成本更低。

B、LED路燈解決方案（一級轉換）：Infineon+NXP

采用IFXIC實現單極PFC方案，驅動單串LED。相比其它方案比較，該方案電源轉換效率更高，整體成本更便宜。同時為保證單串LED電路穩定性，提供 LED保護電路，當單顆或多顆LED燈損壞時（斷路），其它LED燈不受影響，最大程度的減小了壞燈對整體電路的影響。

C、LED路燈解決方案（二級轉換）：RICHTECK

我們采用NXPIC實現AC-DC的恒壓轉換，二級轉換采用RICHTECK恒流IC實現恒流0.35A-1.5A輸出。該方案能輸出60V高 壓，1.5A大電流，整體成本更便宜。同時RT8450具備兩種調光方式，滿足多種調光需求。1、通過調整LED中流過的電流大小來調整光輸出量。其優點 是：輸出是穩定的，遇到EMI問題的幾率較低。其缺點是：當LED中流過的電流不同時，其光輸出的色度會發生變化。2、通過調整LED中流過恒定電流的時 間比例來調整光輸出量。其優缺點和方法1剛好相反。

二、LED散熱方案（石墨材料）

我們使用石墨材料取代傳統的鋁基板散熱，該材料導熱系數是鋁板的兩倍，不同于銅、鋁等金屬球體導熱方式，采用水平導熱方式，有效的保證產品均熱性。

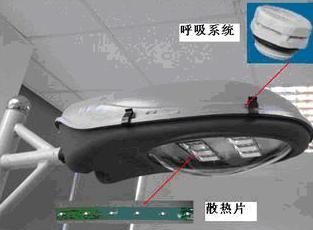

三、呼吸系統

LED路燈、隧道燈產品要求達到IP65等級（防水、防塵），全封閉的環境，使燈具內部無法與外部環境進行氣體交換。當LED燈具長時間工作而導致燈具內 部溫度升高壓力增大，與外部空氣產生壓力差，增加燈具內壁壓力，加速燈具老化。我們采用特制的呼吸系統，能完全解決燈具內外壓力不平衡問題，進一步提高了 燈具的穩定性。

該方案能過濾水分子和灰塵進入燈具，讓空氣分子在燈具內部和外部環境自由流動。

總結

文章首先通過三個LED驅動方案來選擇路燈驅動系統，包括LED驅動芯片的選擇，調光應用方法。使用石墨材料取代傳統的鋁基板散熱的方法是一種發展趨勢，也是未來LED燈具設計的重要參考。
