這種織物的三種組分對分散染料均有親和力,應(yīng)選用分散染料還原法進行防拔染印花工藝。但這種彈力織物有提花,布面凹凸不平整,故防拔染印花時各道工序應(yīng)嚴(yán)加控制。

1前處理

工藝處方,g/L

NaOH 3～5

精練劑EFY(上海永鑫)1.5～2

Na2S2O4(保險粉)1～1.5

先 將織物置于前處理浴中,浴比1∶10～12,溫度98℃,時間30～45 min;然后40～50℃熱水洗10～15 min,再流動水洗20min,排盡后,換新浴;在冷水中加入98%HAc 1 mL/L中和處理15～20 min,再經(jīng)流動水充分清洗,保持織物中性。

2剖幅定形

最高定形溫度180～190℃,定形時間以30 s為宜(對于薄型滌/錦/氨織物,熱定形溫度還可以降低10～15℃)。此剖幅定形(預(yù)定形)即為最終定形,因此,既要保持織物應(yīng)有的彈性程度,又要使其在染、印、蒸等加工后不再有明顯收縮現(xiàn)象。故定形門幅可在客戶要求的成品門幅基礎(chǔ)上拉寬10 cm左右,以備落布收縮之需。

3染色

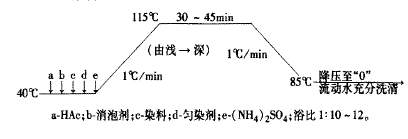

在高溫高壓噴射溢流染色機上染色。工藝處方為98%HAc0.7mL/L(染浴pH值近似5.5),消泡劑(或抑泡劑)1g/L(平幅染色機上則可省去),分散染料(偶氮結(jié)構(gòu))x%,高溫分散勻染劑ZF-802 1.5g/L,(NH4)2SO4(穩(wěn)定介質(zhì),減少缸差)2g/L。

染色溫度不得超過115℃,必須嚴(yán)格控制,否則會影響防拔印花效果。染后烘干溫度不宜超過115℃,但要烘干。
