熱水系統節能方案
1、現狀
深圳市福源電子廠熱水主要供應工廠職工洗浴用。目前宿舍樓兩棟，每棟入住600人，熱水由燒柴加熱系統供熱，冬天熱水供應不足；按人數估計日最大熱水用量時約為36噸。
2、改造方案
采用空氣源熱泵型熱水機組制熱水，代替柴油加熱鍋爐。方法如下：
（1）將原熱水系統的鍋爐系統從原熱水系統中卸除；
（2）兩棟的樓頂各安裝1臺熱泵熱水器及其相關配套設備（見附件的產品明細）；
（3）該系統按每天最大生產36噸55℃熱水量設計；
（4）該系統的優點及與太陽熱水系統的對比見3.3和3.4；
（5）該系統的總投資為246418.2元，以為我公司為香港生產力促進局在珠三角的清潔生產合作伙伴，根據香港生產力促進局的清潔生產伙伴計劃，我公司可就貴司的節能項目與貴司積極合作為貴司申請到最高16萬港元的示范項目資助金，可大大減少貴公司的在該項目上的投資成本。
（6）該系統設計在電價谷期時制熱水，故實際年運行費用為35020元。如采用太陽能+電輔助加熱系統，在滿足員工用熱水的情況下每年需耗電約15萬kWh，按太陽能熱水系統的特性，電輔助加熱器的用電不定時，故按平均電價計算，則太陽能+電輔助加熱系統每年還需10.5萬元的電費。
3、熱水系統節能原理與選型設計
3.1 熱泵原理
3.1.1熱泵的概念
以消耗一部分高質能（機械能、電能等）或高溫?zé)崮転榇鷥r(jià)，通過逆卡諾循環把熱能由低溫位物體轉移到高溫位物體的能量利用裝置，稱之為熱泵。
3.1.2壓縮式熱泵工作原理
與壓縮式制冷機的工作原理完全相同，不同點是使用目的與工作溫度不同。
如“熱泵”用于采暖，其冷媒水溫度45～50℃，衛生熱水50～60℃。

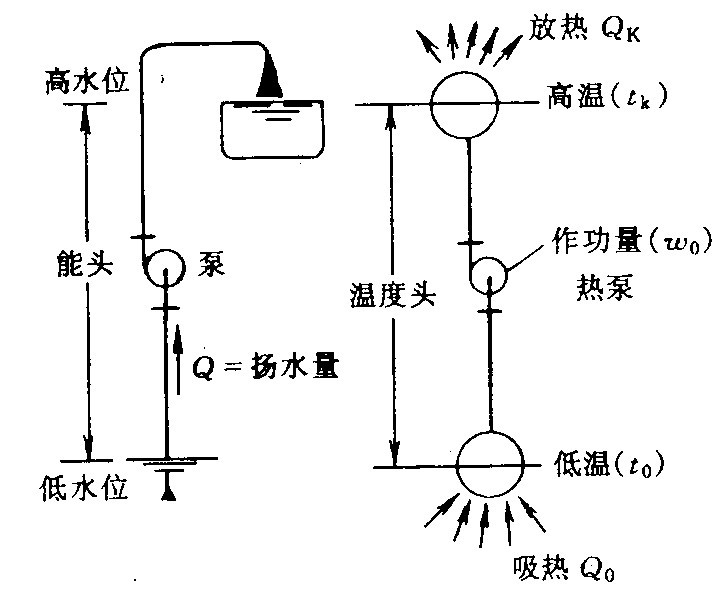

3.1.3壓縮式熱泵與水泵機理見圖1
為了把水從低處輸送到高處而采用水泵,為了把熱量從低溫處抽吸到高溫處需采用熱泵。
圖1
3.1.4熱泵循環的制熱系數
①理論壓縮熱泵循環的熱平衡方程式
Qc = Qe + Ne
在壓縮式熱泵循環中，高溫?zé)嵩矗ɡ淠鳎┑墓崃縌c由低溫?zé)嵩矗ㄕ舭l(fā)器）取得的熱量Qe與電能轉變?yōu)闊崃縉e兩部分熱量之和。
壓縮式熱泵循環中，由于吸收了低溫?zé)嵩矗ㄕ舭l(fā)器）的熱量Qe，故與電能供熱，燃料燃燒供熱相比較，有十分重大的節能經濟意義。

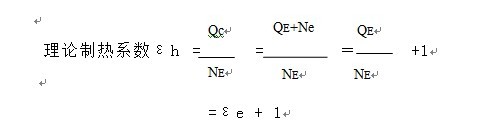

② 壓縮熱泵循環的制熱系數εh

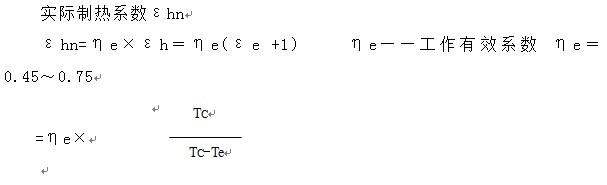

生活熱水供應的實際制熱系數：εhn＝4～8
3.2、可行性分析
眾所周知：太陽能熱水器是可以節能。但也有其很大的缺點：例如在春天或冬天里所需的供熱量特別大時，但在這兩個季節里基乎是陰雨天，用不上太陽能熱水器，此時只能用電熱水器或鍋爐補充熱量，因此耗能也非常大。按累計太陽能除春冬二季及其它陰雨天，其全年的使用效率只有20％-30％。由于【熱泵式節能熱水設備】采用熱泵高溫高壓技術，制熱水時能量效率比可達到1：3-5【此數值視乎環境氣溫高低】，即每耗電1kWh（度）可以產生3-5 kWh的熱能，同等耗電量比電熱水鍋爐多制熱水3-5倍。如果與制冷系統并用效率可達700％。
3.3、系統優點：
（一）、與太陽能熱水器相比其優點是：
（1）體積?。粠缀醪徽嫉胤?。
（2）不受時間和天氣影響，可24小時生產熱水。
（3）易于清理水垢，效率幾乎永遠保持良好。（所有熱水設備使用后均有水垢，因?yàn)樗泻刑妓釟溻}，受熱后分解生成碳酸鈣附在熱交換器表面上，長時間使用后必須清理，否則效率降低。）
（4）節省投資成本；（比太陽能熱水器投資成本少20%-30%。）
（6）不需附助加熱；（由于太陽能受到時間及環境天氣條件的影響，所以必須有附助加熱系統。）
（7）節能效果顯著；熱泵制熱系數（能效比）恒大于1，全年平均的能效比可達3-4，因而比任何一種礦物燃料燃燒的制熱效率高，也因此是最為節能的熱水機組，即使與太陽能熱水系統（太陽能熱水系統中必須有一套柴油或電輔助加熱系統）比較，熱泵熱水系統的運行費用也會比較低。如果當?shù)氐奶柲苋甑睦锰鞌?shù)僅在2/3之內（太陽能的利用受晝夜、陰晴、雨雪和季節影響很大，除西藏、新疆、青海外，一般地區全年平均有效利用太陽能的天數不足全年的2/3，即不足250天），而且太陽能系統輔助加熱也是用電加熱的話，那么，熱泵熱水機組的用電、可以與太陽能熱水系統還要節電，而按這兩年珠三角地區的天氣情況實際的日照時間為1940小時，按平均每天8小時計算年日照時間遠不到250天。
（二）、與鍋爐相比其優點是：
（1）節能；制冷制熱效率高達700%，柴油鍋爐70%左右
（2）環保；（本機沒有廢物排放，鍋爐有廢氣排放，使用燃油時有污染）
（3）安全；（眾所周知鍋爐會有爆炸危險，使用鍋爐常為不安全問題擔心。）
（4）不需辦年檢及消防驗收：（使用鍋爐必須通過市鍋爐管理局辦理使用證及通過消防局驗收，且每年必需送表檢查。）
（5）維修方便；（因?yàn)殄仩t爐堂內是由很多管道焊接成的，管道小而多效率高，但易于被燃燒時的炭粉倒塞。管道大而少，效率低，但易于清理，由于鍋爐燃油時管道內聚積炭粉，所以必須3至4個月清理一次，否則效率下降，或因鍋爐換熱管倒塞，燃油不完全燃燒，爐堂內積油，易產生火災或爆炸。）
（6）故障少；（鍋爐易出現燃燒機點火棒及爐堂積炭而出現故障。）
（三）、與電熱器相比優點是：
（1）節能；電熱器效率為90%
（2）安全；（電熱水器是使用發熱絲浸在水中發換熱的，而且發熱絲內的烏絲與外表銅管靠得很近，使用長時間內部干粉梳松，易于短路漏電燒壞發熱絲。）
3.4、熱泵與太陽能比較
3.4.1、空氣源熱泵熱水器與太陽能熱水器都是利用自然環保能源產生熱水的裝置，但它們有著本質的區別。
（1）空氣源熱泵熱水器是以空氣熱量為能源的，但它獲取能量的方式是主動的，因而不受陰天下雨白天黑夜影響。
（2）太陽能熱水器獲得能量的方式是被動的，它依靠太陽光直接輻射才有較好的效果，因而只能在晴天里才能夠產生熱水，其它時間必須依賴傳統加熱方式如：電熱輔助等。
（3）對于太陽能熱水器，即使在購置費用上處于同等水平，但空氣源熱泵熱水器比太陽能熱水器的發熱量更大，更節能，更方便，更便宜。在保障使用的前提下，設備運行費用只有太陽能熱水器的三分之一。
3.4.2、空氣源熱泵熱水器與太陽能熱水器的優劣比較
（1）節電效果好：空氣源熱泵熱水器平均節電65-80℅，電輔助太陽熱水器平均節電40-65℅，而且只在特殊條件下才能夠達到70℅。
熱水供應更穩定：空氣源熱泵熱水器幾乎不受天氣影響，以全天候產熱水，不論刮風下雨白天黑夜24小時供應熱水。而太陽熱水器只能是晴天產熱水，下午及晚間使用，其它天氣及夜晚早晨用熱水都需要靠其他能源，在珠三角地區太陽熱水器的電輔助裝置工作時間一年中要超過40℅。由于空氣源熱泵熱水器是主動吸收免費熱量，而太陽熱水器只是被動吸收免費熱量，故空氣源熱泵熱水器熱水供應更穩定。
（2）占地面積小，安裝受限制少：太陽能的集熱板往往要占滿整個樓面，對于9層以上用戶或集體宿舍用戶，大樓的容積與樓面面積之比不夠大，所以太陽熱水器只適用于低層樓面。而空氣熱泵熱水器系統僅需要太陽能熱水器占地面積的1/9。
（3）適應性強：空氣源熱泵熱水器幾乎不受天氣影響，以全天候產熱水，不論刮風下雨白天黑夜，一天24小時生產供應熱水。而太陽熱水器只能是晴天產熱水，下午及晚間使用，其它天氣及夜晚早晨用熱水都需要靠其他能源，在全國的很多地區太陽熱水器的電輔助裝置工作時間要超過40℅。
（3） 設備維護、安裝更容易：太陽能的集熱板由大量的集熱玻璃管組成，在珠三角地區的空氣環境條件下容易粘灰塵表面結垢，需要定期清洗，而集熱玻璃管會經常損 壞，需經常頻繁的調換，否則會影響使用效果?？諝庠礋岜脽崴骰静恍枰斯ぞS護，在工程施工安裝的難度和周期較之太陽熱水器也小。
（4）沒有建筑光污染：太陽能的集熱板由大量的集熱玻璃管組成，會造成大量的光污染，引起周圍單位和居民的反感，從而受到有關部門監管，同時也不利于搞好各方面關系。
實驗及推算表明：商用熱泵熱水器的使用費用低于任何類型的熱水器，即低于電、氣、太陽能熱水器，同樣也低于燃煤鍋爐。
3.5、設計依據
貴司設計每天淋浴用水人數為1200人, 每人每天30kg，1200人每天用熱水量為36噸；現受貴公司委托安裝多功能熱泵式熱水機組而作出如下方案。
3.6、設計方案：
（1）、選用機組產熱水計算：
①、日用55℃熱水36噸：
進水溫度按照15℃計；
常量：1噸水溫升1℃需要吸收1000kcal熱量；
則36噸水溫升40℃需要的總熱量為：
1000kcal×36m3×（55℃－15℃）=1440000kcal
②、環境溫度為0℃時，熱泵機組能效比值COP=3.5（平均按COP=4計算），36噸水溫升40℃所需的總熱量需要消耗的電量為：
1440000kcal÷860kcal/kWh÷4=418.6kWh
③、機組工作時間為每天8小時計算，貴公司需配置熱泵機組設備功率：
418.6kWh÷8小時=52.3kW
根據上述資料，選用熱泵27kW兩臺即可達到用戶所需熱水要求。
本方案設計晚上10點給熱水系統送電，主機運行時間在晚上11點到早上7點的電價谷期，可大大降低系統的運行成本（電谷價為0.31元/kWh）。
按用員工用熱水習慣分析，冷天每天需制熱水36噸，而熱天每兩天制熱水36噸，熱泵系統的實際全年電耗為：
180天×8小時/天×52.3kW+180天÷2×8小時/天×52.3kW=112968kWh
熱泵系統全年電費為：112968kWh×0.31元/kWh=35020元
（3）、工程預算
1、現狀
深圳市福源電子廠熱水主要供應工廠職工洗浴用。目前宿舍樓兩棟，每棟入住600人，熱水由燒柴加熱系統供熱，冬天熱水供應不足；按人數估計日最大熱水用量時約為36噸。
2、改造方案
采用空氣源熱泵型熱水機組制熱水，代替柴油加熱鍋爐。方法如下：
（1）將原熱水系統的鍋爐系統從原熱水系統中卸除；
（2）兩棟的樓頂各安裝1臺熱泵熱水器及其相關配套設備（見附件的產品明細）；
（3）該系統按每天最大生產36噸55℃熱水量設計；
（4）該系統的優點及與太陽熱水系統的對比見3.3和3.4；
（5）該系統的總投資為246418.2元，以為我公司為香港生產力促進局在珠三角的清潔生產合作伙伴，根據香港生產力促進局的清潔生產伙伴計劃，我公司可就貴司的節能項目與貴司積極合作為貴司申請到最高16萬港元的示范項目資助金，可大大減少貴公司的在該項目上的投資成本。
（6）該系統設計在電價谷期時制熱水，故實際年運行費用為35020元。如采用太陽能+電輔助加熱系統，在滿足員工用熱水的情況下每年需耗電約15萬kWh，按太陽能熱水系統的特性，電輔助加熱器的用電不定時，故按平均電價計算，則太陽能+電輔助加熱系統每年還需10.5萬元的電費。
3、熱水系統節能原理與選型設計
3.1 熱泵原理
3.1.1熱泵的概念
以消耗一部分高質能（機械能、電能等）或高溫?zé)崮転榇鷥r(jià)，通過逆卡諾循環把熱能由低溫位物體轉移到高溫位物體的能量利用裝置，稱之為熱泵。
3.1.2壓縮式熱泵工作原理
與壓縮式制冷機的工作原理完全相同，不同點是使用目的與工作溫度不同。
如“熱泵”用于采暖，其冷媒水溫度45～50℃，衛生熱水50～60℃。
3.1.3壓縮式熱泵與水泵機理見圖1
為了把水從低處輸送到高處而采用水泵,為了把熱量從低溫處抽吸到高溫處需采用熱泵。
圖1
3.1.4熱泵循環的制熱系數
①理論壓縮熱泵循環的熱平衡方程式
Qc = Qe + Ne
在壓縮式熱泵循環中，高溫?zé)嵩矗ɡ淠鳎┑墓崃縌c由低溫?zé)嵩矗ㄕ舭l(fā)器）取得的熱量Qe與電能轉變?yōu)闊崃縉e兩部分熱量之和。
壓縮式熱泵循環中，由于吸收了低溫?zé)嵩矗ㄕ舭l(fā)器）的熱量Qe，故與電能供熱，燃料燃燒供熱相比較，有十分重大的節能經濟意義。
② 壓縮熱泵循環的制熱系數εh
生活熱水供應的實際制熱系數：εhn＝4～8
3.2、可行性分析
眾所周知：太陽能熱水器是可以節能。但也有其很大的缺點：例如在春天或冬天里所需的供熱量特別大時，但在這兩個季節里基乎是陰雨天，用不上太陽能熱水器，此時只能用電熱水器或鍋爐補充熱量，因此耗能也非常大。按累計太陽能除春冬二季及其它陰雨天，其全年的使用效率只有20％-30％。由于【熱泵式節能熱水設備】采用熱泵高溫高壓技術，制熱水時能量效率比可達到1：3-5【此數值視乎環境氣溫高低】，即每耗電1kWh（度）可以產生3-5 kWh的熱能，同等耗電量比電熱水鍋爐多制熱水3-5倍。如果與制冷系統并用效率可達700％。
3.3、系統優點：
（一）、與太陽能熱水器相比其優點是：
（1）體積?。粠缀醪徽嫉胤?。
（2）不受時間和天氣影響，可24小時生產熱水。
（3）易于清理水垢，效率幾乎永遠保持良好。（所有熱水設備使用后均有水垢，因?yàn)樗泻刑妓釟溻}，受熱后分解生成碳酸鈣附在熱交換器表面上，長時間使用后必須清理，否則效率降低。）
（4）節省投資成本；（比太陽能熱水器投資成本少20%-30%。）
（6）不需附助加熱；（由于太陽能受到時間及環境天氣條件的影響，所以必須有附助加熱系統。）
（7）節能效果顯著；熱泵制熱系數（能效比）恒大于1，全年平均的能效比可達3-4，因而比任何一種礦物燃料燃燒的制熱效率高，也因此是最為節能的熱水機組，即使與太陽能熱水系統（太陽能熱水系統中必須有一套柴油或電輔助加熱系統）比較，熱泵熱水系統的運行費用也會比較低。如果當?shù)氐奶柲苋甑睦锰鞌?shù)僅在2/3之內（太陽能的利用受晝夜、陰晴、雨雪和季節影響很大，除西藏、新疆、青海外，一般地區全年平均有效利用太陽能的天數不足全年的2/3，即不足250天），而且太陽能系統輔助加熱也是用電加熱的話，那么，熱泵熱水機組的用電、可以與太陽能熱水系統還要節電，而按這兩年珠三角地區的天氣情況實際的日照時間為1940小時，按平均每天8小時計算年日照時間遠不到250天。
（二）、與鍋爐相比其優點是：
（1）節能；制冷制熱效率高達700%，柴油鍋爐70%左右
（2）環保；（本機沒有廢物排放，鍋爐有廢氣排放，使用燃油時有污染）
（3）安全；（眾所周知鍋爐會有爆炸危險，使用鍋爐常為不安全問題擔心。）
（4）不需辦年檢及消防驗收：（使用鍋爐必須通過市鍋爐管理局辦理使用證及通過消防局驗收，且每年必需送表檢查。）
（5）維修方便；（因?yàn)殄仩t爐堂內是由很多管道焊接成的，管道小而多效率高，但易于被燃燒時的炭粉倒塞。管道大而少，效率低，但易于清理，由于鍋爐燃油時管道內聚積炭粉，所以必須3至4個月清理一次，否則效率下降，或因鍋爐換熱管倒塞，燃油不完全燃燒，爐堂內積油，易產生火災或爆炸。）
（6）故障少；（鍋爐易出現燃燒機點火棒及爐堂積炭而出現故障。）
（三）、與電熱器相比優點是：
（1）節能；電熱器效率為90%
（2）安全；（電熱水器是使用發熱絲浸在水中發換熱的，而且發熱絲內的烏絲與外表銅管靠得很近，使用長時間內部干粉梳松，易于短路漏電燒壞發熱絲。）
3.4、熱泵與太陽能比較
3.4.1、空氣源熱泵熱水器與太陽能熱水器都是利用自然環保能源產生熱水的裝置，但它們有著本質的區別。
（1）空氣源熱泵熱水器是以空氣熱量為能源的，但它獲取能量的方式是主動的，因而不受陰天下雨白天黑夜影響。
（2）太陽能熱水器獲得能量的方式是被動的，它依靠太陽光直接輻射才有較好的效果，因而只能在晴天里才能夠產生熱水，其它時間必須依賴傳統加熱方式如：電熱輔助等。
（3）對于太陽能熱水器，即使在購置費用上處于同等水平，但空氣源熱泵熱水器比太陽能熱水器的發熱量更大，更節能，更方便，更便宜。在保障使用的前提下，設備運行費用只有太陽能熱水器的三分之一。
3.4.2、空氣源熱泵熱水器與太陽能熱水器的優劣比較
（1）節電效果好：空氣源熱泵熱水器平均節電65-80℅，電輔助太陽熱水器平均節電40-65℅，而且只在特殊條件下才能夠達到70℅。
熱水供應更穩定：空氣源熱泵熱水器幾乎不受天氣影響，以全天候產熱水，不論刮風下雨白天黑夜24小時供應熱水。而太陽熱水器只能是晴天產熱水，下午及晚間使用，其它天氣及夜晚早晨用熱水都需要靠其他能源，在珠三角地區太陽熱水器的電輔助裝置工作時間一年中要超過40℅。由于空氣源熱泵熱水器是主動吸收免費熱量，而太陽熱水器只是被動吸收免費熱量，故空氣源熱泵熱水器熱水供應更穩定。
（2）占地面積小，安裝受限制少：太陽能的集熱板往往要占滿整個樓面，對于9層以上用戶或集體宿舍用戶，大樓的容積與樓面面積之比不夠大，所以太陽熱水器只適用于低層樓面。而空氣熱泵熱水器系統僅需要太陽能熱水器占地面積的1/9。
（3）適應性強：空氣源熱泵熱水器幾乎不受天氣影響，以全天候產熱水，不論刮風下雨白天黑夜，一天24小時生產供應熱水。而太陽熱水器只能是晴天產熱水，下午及晚間使用，其它天氣及夜晚早晨用熱水都需要靠其他能源，在全國的很多地區太陽熱水器的電輔助裝置工作時間要超過40℅。
（3） 設備維護、安裝更容易：太陽能的集熱板由大量的集熱玻璃管組成，在珠三角地區的空氣環境條件下容易粘灰塵表面結垢，需要定期清洗，而集熱玻璃管會經常損 壞，需經常頻繁的調換，否則會影響使用效果?？諝庠礋岜脽崴骰静恍枰斯ぞS護，在工程施工安裝的難度和周期較之太陽熱水器也小。
（4）沒有建筑光污染：太陽能的集熱板由大量的集熱玻璃管組成，會造成大量的光污染，引起周圍單位和居民的反感，從而受到有關部門監管，同時也不利于搞好各方面關系。
實驗及推算表明：商用熱泵熱水器的使用費用低于任何類型的熱水器，即低于電、氣、太陽能熱水器，同樣也低于燃煤鍋爐。
3.5、設計依據
貴司設計每天淋浴用水人數為1200人, 每人每天30kg，1200人每天用熱水量為36噸；現受貴公司委托安裝多功能熱泵式熱水機組而作出如下方案。
3.6、設計方案：
（1）、選用機組產熱水計算：
①、日用55℃熱水36噸：
進水溫度按照15℃計；
常量：1噸水溫升1℃需要吸收1000kcal熱量；
則36噸水溫升40℃需要的總熱量為：
1000kcal×36m3×（55℃－15℃）=1440000kcal
②、環境溫度為0℃時，熱泵機組能效比值COP=3.5（平均按COP=4計算），36噸水溫升40℃所需的總熱量需要消耗的電量為：
1440000kcal÷860kcal/kWh÷4=418.6kWh
③、機組工作時間為每天8小時計算，貴公司需配置熱泵機組設備功率：
418.6kWh÷8小時=52.3kW
根據上述資料，選用熱泵27kW兩臺即可達到用戶所需熱水要求。
本方案設計晚上10點給熱水系統送電，主機運行時間在晚上11點到早上7點的電價谷期，可大大降低系統的運行成本（電谷價為0.31元/kWh）。
按用員工用熱水習慣分析，冷天每天需制熱水36噸，而熱天每兩天制熱水36噸，熱泵系統的實際全年電耗為：
180天×8小時/天×52.3kW+180天÷2×8小時/天×52.3kW=112968kWh
熱泵系統全年電費為：112968kWh×0.31元/kWh=35020元
（3）、工程預算
| 編號 | 名 稱 | 數量 | 單價（元） | 成交金額（元） | |
| 1 | 熱泵機組 | 深圳 | 2臺 | 50000元/臺 | 100000 |
| 2 | 5噸雙層不銹鋼水箱 | 304# | 8個 | 6500元/個 | 52000 |
| 3 | 循環水泵 | 合資 | 2臺 | 1790元/臺 | 3580 |
| 4 | 自動增壓泵 | 合資 | 8臺 | 1890元/臺 | 15120 |
| 5 | 閘閥DN50 | 三和 | 16個 | 81.2元/個 | 1299.2 |
| 6 | 止回閥DN50 | 三和 | 2個 | 109.2元/個 | 218.4 |
| 7 | 過濾器DN50 | 三和 | 2個 | 95.2元/個 | 190.4 |
| 8 | 水泵軟接頭 | 10個 | 67.2元/個 | 672 | |
| 9 | 電控系統和配件 | 深圳 | 1項 | 5500元/個 | 5500 |
| 10 | PPR熱水管DN75 | 廣東聯塑 | 200M | 46.2元/m | 9240 |
| 11 | PPR熱水管DN90 | 廣東聯塑 | 80M | 68.6元/m | 5488 |
| 12 | PPR接管輔件 | 廣東聯塑 | 一批 | 4200元 | 4200 |
| 13 | 保溫內25mm膠粘PEF | PEF | 一批 | 3760元 | 3760 |
| 14 | 基礎 | 水泥基座 | 一項 | 2980元 | 2980 |
| 15 | 管碼、支架 | 國標 | 一項 | 1372元 | 1372 |
| 16 | 電線電纜 | 金龍羽 | 110m | 110元 | 12100 |
| 線槽 | 110m | 25元/m | 2750 | ||
| 17 | 220470 | ||||
| 18 | 安裝費 | 8000 | |||
| 19 | 運輸?shù)跹b費 | 4000 | |||
| 20 | 小 計 | 232470 | |||
| 21 | 稅金（6%） | 13948.2 | |||
| 合 計 | 246418.2 | ||||
