太陽能的設計應用在市場上已經司空見慣，但立足于西藏地區生態環境的保護，結合當?shù)厝嗣裆瞵F(xiàn)狀的太陽能產品并不多見。本文從環境保護和西藏地區人們的生活習慣的角度出發，結合太陽能發電技術，設計了一款環?？煽康奶柲芏喙δ芤苿与娫聪??？梢哉f，本設計將解決西藏邊遠地區人民的用電難問題。

1 方案設計

太 陽能是天然可再生能源。它資源豐富，既可無限制的免費使用，又無需運輸，對環境無任何污染。目前雪域高原是我國污染最輕、環境保護最好的地區，西藏作為我 國乃至亞洲重要的生態安全屏障，生態環境的保障至關重要。本設計基于西藏地區豐富的太陽能資源和藏區人們的生活現狀的的考慮，利用太陽能供電并結合人們?nèi)?常生活所需而設計。既符合環保要求又方便攜帶，解決了西藏地區人民基本的日常用電需要，可作為綠色環保產品推廣，具有一定的市場價值。

2 硬件電路設計

2.1 硬件框圖結構設計

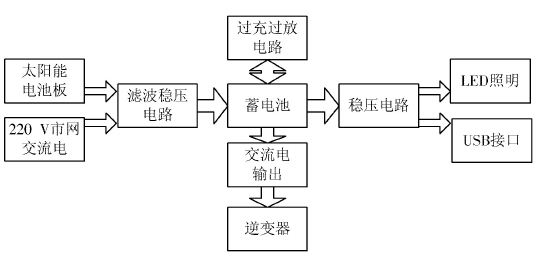

本文整體設計硬件框圖結構如圖1所示，電源箱有太陽光和常規市電兩路能量來源。當蓄電池饋電時，在陽光充足的情況下首先利用太陽能充電，其次通過220 V電源給蓄電池充電。兩種輸入方式相結合，方便而且環保。將兩種輸入能量通過濾波穩壓電路，然后給蓄電池進行充電。其中的過充過放保護電路主要是利用繼電器電路模塊檢測蓄電池的電量；當過充的時候斷開充電主回路；當蓄電池電壓降到一定范圍的時候接通充電回路；當檢測到過放的時候斷開用電器電路，防止過充過放，起到對蓄電池保護的作用，整個電路都是由蓄電池供電。該系統有多路輸出端口，既可供led照明和手機為、MP3、收音機等多種數碼產品充電還可輸出220 V交流電壓供小功率家用電器工作。

圖1 電路整體結構

2.2 市電供電模塊

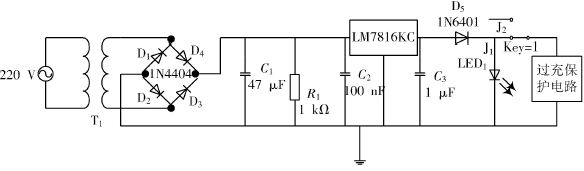

本 設計所有電路均基于Multisim仿真軟件的應用。圖2 為市電充電模塊電路，當電源接通后紅色指示燈LED1 點亮，否則熄滅。此電路通過變壓器和電橋電路將220 V 市電轉為28.4 V 直流電壓，再經過RC 振蕩電路進行濾波穩壓后送入LM7815三端穩壓模塊，輸出穩定的直流15 V 電壓，然后通過過沖保護電路給蓄電池充電。開關Key1為供電模式手動選擇開關，當開關J1連接時為選擇市電充電，則紅色LED1 亮。開關J2 連接時為選擇太陽能充電，則紅色LED2亮，如1、2所示。

圖2 市電供電模塊
