軌道交通通信系統需求分析
軌道交通通信系統是滿足軌道交通正常運營和治理而設置的信息傳遞工具，是一個相對獨立的、專用的綜合業務數字網，主要包括通信傳輸子系統，圖像監控子系 統，數據網絡子系統，無線調度子系統，電源子系統以及時鐘子系統等。其中傳輸子系統是整個信息系統的基礎和骨干，需要為其他多個子系統提供各種傳輸接口和 帶寬，如公務和專用電話，無線集群電話、數字視頻監控、車站廣播、通信電源管理信號、軌道交通的通信系統、電力監控系統、自動售票系統、環境監控以及防災 系統等。
隨著技術的發展，這些系統的自動化，網絡 化程度越來越高，希望能夠擁有一個統一的開放的接入平臺，實現對多個系統的多種業務類型的接入和傳輸管理。MSTP（多業務傳送平臺）可實現城市軌道交通 系統通信網絡和業務的綜合化和一體化。既簡化了網絡層次，提高了帶寬的使用效率，又降低了通信系統的運營維護成本，已經成為軌道交通通信網傳輸系統制式的 主要選擇。
MSTP技術對于軌道通信系統的重要性：
MSTP技術的特點：
l 可以兼容PDH的網絡體系，支持多種物理接口。
l 支持以太網業務透傳、二層匯聚、二層交換，可實現對以太網業務的帶寬共享以及統計復用、帶寬管理和環路保護功能。
l 傳輸?shù)母呖煽啃院妥杂Ｗo恢復功能。MSTP繼承了SDH的各種保護特性，實現99.99％的工作時間、硬件冗余、小于50ms的通道保護恢復時間，這些對提高服務質量至關重要。
l 具有622M、2.5G和10G平滑升級、擴容能力，并可與波分復用技術相結合，滿足用戶更大的帶寬需求。
l 支持彈性分組環（RPR）和多協議標志交換（MPLS）等新技術的應用。
l 具有較大的交叉連接容量，能夠支持VC-4/VC-3/VC-12各種等級的交叉連接以及連續級聯或虛級聯處理；
l 提供豐富的多業務（PDH/SDH、ATM、以太網/IP、圖像業務等）接口，可以通過增加或更換接口模塊，靈活適應業務的發展變化；
l 具有以太網和ATM業務的透明傳輸或二層交換能力，其傳輸鏈路的帶寬可配置，并支持VLAN、流量控制、業務和端口的匯聚或統計復用功能；
l 具備多種完善的保護機制（SDH、ATM、以太網/IP）和靈活的組網特性；
l 可實現統一、智能的網絡管理，具有良好的兼容性和互操作性。
：深圳鍵橋MSTP的主要產品序列
ECI XDM產品系列，BG 產品系列
TELLABS 6300 產品系列
鍵橋自有產品 CarryWave產品系列

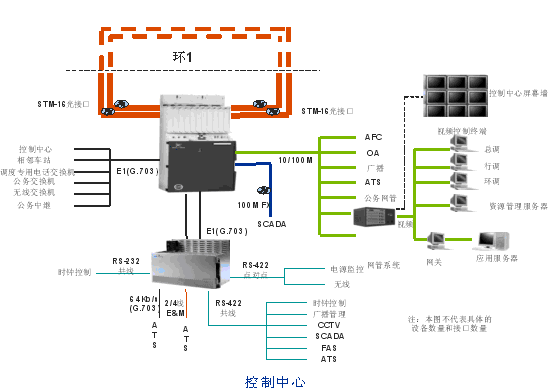

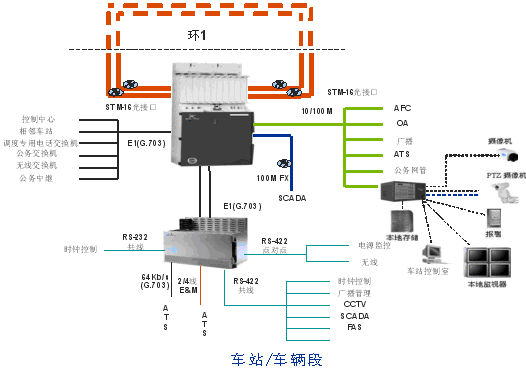

：MSTP解決方案示意圖如下：
鍵橋公司MSTP系列設備特點：
1、可靠性極高的軍用工業級通信產品
2、符合工業化IP的要求，提供的是標準化的業務。符合分組傳送網技術的發展方向
3、具有兼容性(MPLS)和可擴展性(ASON/GMPLS)
4、 支持各種網絡拓撲：點到點，線性分插，環形，網狀。
5、具備持續可升級、融合多業務的先進綜合平臺
6、 強大的MSTP多業務接入能力，對外提供的業務接口類型多種多樣：傳統的TDM 接口(E1、E3、DS3)，數據接口 (10/100/1000M 以太網)，光接口 (STM-1、STM-4、STM-16、STM-64)，以及密集波分復用 (DWDM) 接口。
7、擁有無阻塞交叉連接容量 (支持VC4-Xc、VC-12/3-Xc交叉) 和數據交換功能。
8、為了構建高可靠性的傳輸網，MSTP支持公共部件的內置冗余、G.811/812內部時鐘、兩個時鐘輸入、同步狀態信息 (SSM) 和雙電源輸入。
9、MSTP支持多種保護機制，包括2纖/4纖復用段共享保護環 (2F/4F MS-SPRings)，單向和雙向復用段保護切換 (MPS)，子網連接保護 (SNCP) 環、網狀網保護 (PPMN) 和生成樹協議。
9、完善的管理性、配置靈活性
10、良好的互聯互通性能
11、 自動保護倒換機制

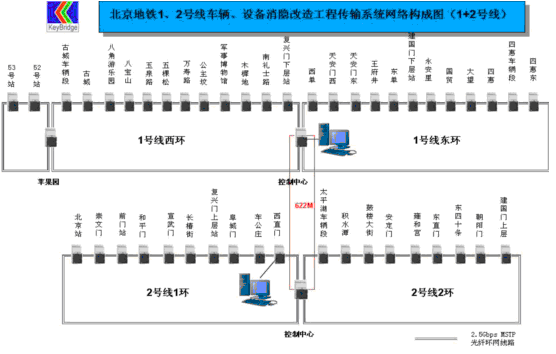

MSTP系統經典案例—北京地鐵1、2號線消隱反恐項目
服務內容：工程建設范圍包括光傳輸通信系統、接入設備以及閉路電視監控子系統（含反恐監控）， 系統選用ECI XDM設備、馬可尼PCM接入設備和NKF 視頻編解碼系統設備，構建可靠性的通信系統
項目特點：全國軌道交通傳輸、監控領域站點規模（48個站點）和合同金額最大的通信系統項目
小節
MSTP技術可實現城市軌道交通系統通信網絡和業務的綜合化和一體化。既簡化了網絡層次，提高了帶寬的使用效率，又降低了通信系統的運營維護成本， MSTP技術已經成為軌道交通通信網傳輸系統制式的選擇之一。
