一、結識高威
成都高威節能科技有限公司，由著名節能權威專家崔存生先生創建，專業從事礦熱爐和電弧爐過程優化控制節能技術和設備研究開發。
崔先生具有數十年礦熱爐和電弧爐綜合節電豐富經驗，曾在專業權威刊物發表數篇節能論文。基于礦熱爐過程優化和控制及其節電方面獨到的研究成果，高威節能最 新推出獨創和國際領先的GV--IV型礦熱爐增產節電專家系統。專家系統擁有授權發明專利（礦熱爐電極升降自動控制的方法，專利 號：ZL200610035949.0）和多項已受理發明專利。
這些專利解決了礦熱爐現存的關鍵技術問題，能大幅度降低各種產品礦熱爐的冶煉電單耗，節電幅度達到2%～10%。專家系統使礦熱爐的自動化控制實現了跨世 紀進步，達到21世紀先進水平，實現了真正的自動化,達到了增產、節電的雙重目的。該系統已通過四川省科技廳主持的省級技術鑒定，被國家工信部列為導向目 錄排名第一的推薦技術。
同時，GV專家系統還集成了上料、變壓器檔位控制、爐壓控制、電極壓放控制、液壓系統控制的功能。GV專家系統不再采用PLC上下位機的傳統控制模式，全部采用工控機直接控制模式，具有強大的智能化控制功能，系統驅動能力強，可靠性高，運行平穩、安全。
二、行業現狀
目前，黃磷爐自動控制技術，仍然處于較低水平。眾多企業停留在人工操作或半自動狀態，處于人工看電表操作電極升降、人工目視測量電極長度、人工調整爐料配比調節電極做功點位置的水平。
低水平的自動化應用狀況，導致了黃磷爐運行狀況波動較大，產量、質量、爐況經常處于大范圍波動中。只有應用智能化的計算機控制系統，才有可能解決這些難題。成都高威公司專門針對六電極黃磷爐成功研發的GV-IV型礦熱爐節電專家系統，能夠擔此重任，順利解除上述困擾。
三、高威的能力和服務
成都高威節能科技有限公司，主營世界領先的GV-IV型礦熱爐節電專家系統和相關電石爐、黃磷爐、鐵合金爐整體配套控制技術，開發先進實用和冶煉工藝相結合的智能化控制技術。高威節能在中國礦熱爐自動控制領域，已經逐步建立起領導地位。
高威節能關切用戶切身利益，對所有礦熱爐自動控制和節能項目認真負責，服務到家，確?？刂瓶煽俊⑵椒€(wěn)、安全運行并達到國內最好的節能效果，確保高威節能提供的礦熱爐全套自動控制系統能為企業帶來可靠、長久的效益。
四、高威的營銷政策
1、已有黃磷爐節能技術改造：EMC合同能源管理。
2、新建黃磷爐項目：復合付款模式。

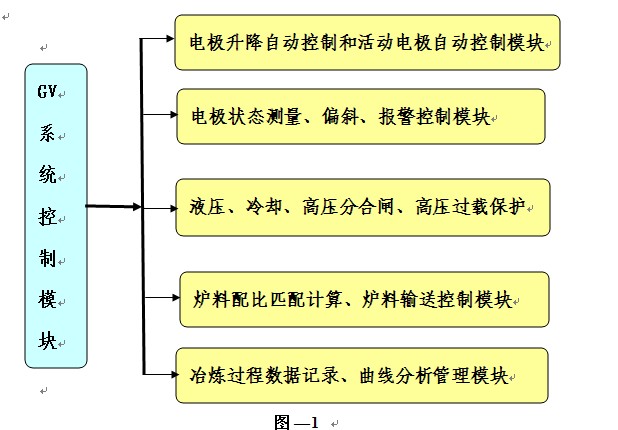

五、GV系統設備功能模塊圖：
六、GV系統設備功能模塊詳細介紹
1、電極升降自動控制模塊
（1）電極升降自動控制：六電極黃磷爐電 極升降自動控制的難點，在于三相功率平衡和電極動作頻度之間的矛盾難以統一。如果控制系統追求三相功率平衡度高，則電極升降動作必然頻繁，對爐內反應坩堝 區造成破壞；反之，如果追求電極升降動作能夠滿足黃磷爐冶煉要求，則一定無法兼顧三相功率平衡的要求。三相功率平衡度低，則電極做功點位置偏差較大，爐內 溫度場集中度低，爐況波動會較大。結果造成產量低、電耗高、電極經常偏斜的不良結果。

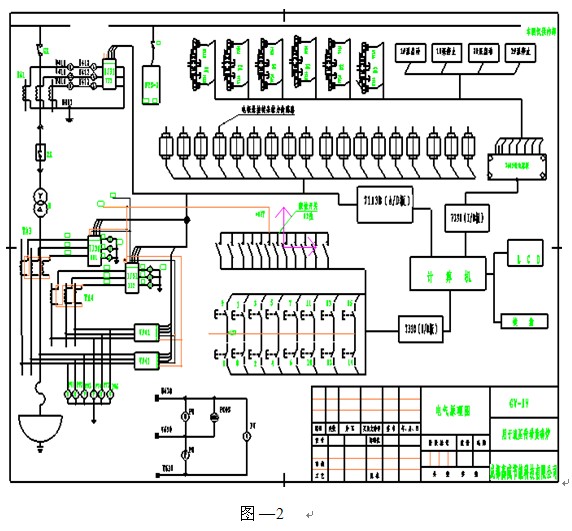

圖—2 所示，是成都高威公司研發成功的GV系統的硬件原理圖。系統采樣信號有：低壓電流互感器給出的電流信號，AC 0~5A模擬信號，經過系統配置的隔離傳感器變換為DC0~5V信號，再經A/D板進行轉換為數字信號給計算機計算；變壓器低壓側電極電壓信 號，AC0~500V，經過系統配置的隔離傳感器變換為DC0~5V信號，再經A/D板進行轉換為數字信號給計算機計算；電極懸掛鏈拉力傳感器給出電極狀 態拉力信號，DC0~5V，經A/D板進行轉換為數字信號給計算機計算。
針對黃磷爐內存在的兩個等效電回路，而電氣測量回路只有一個的特點，運用特殊獨到的工程處理方法，創造性地提出運用電流變化率控制電極 升降理論（見高威公司發明專利《礦熱爐電極升降自動控制的方法》），成功解決了黃磷爐三相功率平衡和電極動作頻度之間的矛盾。已經投入運行的多套系統實踐 效果表明，在三相電極功率偏差小于2%的前提下，電極升降動作頻度完全滿足黃磷爐冶煉要求，電極狀態好、偏斜少，爐況平穩，產量高、電耗低。
電極升降控制基本算法：
當電流的增長率⊿I大于設定值時，電極上升一定距離并保持一定時間，直到實際電流進入死區為止。
當電流的增長率⊿I小于設定值時，電極上升到實際電流進入死區范圍內為止。
當電流的減小率⊿I的絕對值大于設定值時，電極下降到實際電流進入死區范圍內為止。
當電流的減小率⊿I的絕對值小于設定值時，電極下插一定深度，并保持一定時間，直到實際電流進入死區為止。
上述控制過程中，⊿I已經包含了電極消耗對電流增減的影響因素。
電石爐電極升降自動控制難以實現的難題是如何解決的呢？理論基礎建立在高威公司發明專利《礦熱爐電極升降自動控制的方法》，該理論解決 了礦熱爐電極升降自動控制能不能用的問題，即解決了三相功率平衡要求和電極動作頻度之間相互矛盾的問題，獨創性地提出運用電流變化率實現礦熱爐電極升降自 動控制的概念，為各種礦熱爐電極升降自動控制難題的解決，奠定了堅實的理論和實踐基礎。
運用該項專利發明理論，高威節能在前幾年成功解決了各種黃磷爐電極升降自動控制和中小型電石爐電極升降自動控制難題成果的基礎上，又成功解決了大型密閉電石爐電極升降自動控制的難題。
（2）處理爐料結拱和活動電極自動控制：爐料結拱一直是困擾黃磷爐冶煉的問題，GV系統集成了定時自動活動電極消除爐料結拱的功能?？梢猿晒鉀Q爐料結拱對電極狀態的不利影響。

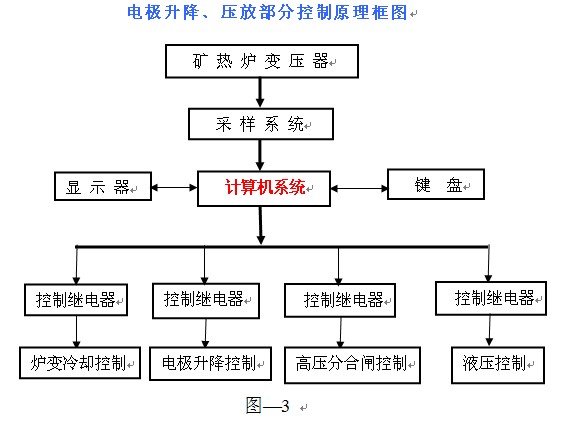

電極升降、壓放部分控制原理框圖
2、電極狀態自動識別和自動處理控制模塊
黃磷爐電極折斷事故一直是困擾黃磷冶煉企業的難題，因電極折斷事故給企業造成的經濟損失非常巨大。究其原因，主要是現 場操作人員很難及時發現電極的偏斜狀態，即使能夠及時發現電極偏斜，但是，往往已經偏斜的很嚴重了。為解決此難題，GV系統集成了“黃磷爐電極狀態自動識 別和處理技術”?？梢越鉀Q電極折斷的難題。
（1）控制原理

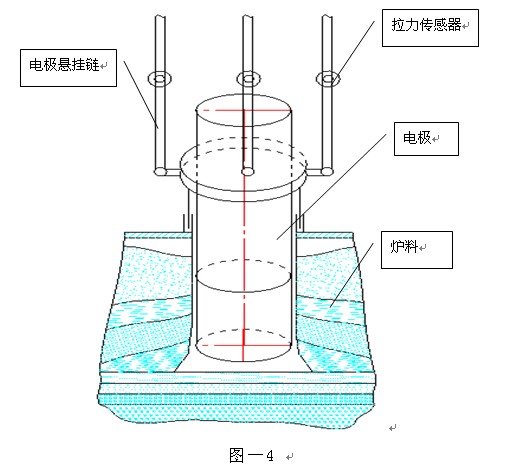

“黃磷爐電極狀態自動識別和處理技術”的控制原理是：在每根電極的三條吊鏈上各加裝一個50KN的拉力傳感器，如下圖 所示，傳感器輸出0-5V直流電壓信號給計算機A/D板，計算機對每個傳感器的拉力大小進行判斷計算，借此自動識別電極的狀態知否正常、偏斜并告知操作人 員，從而使操作人員能及時、準確地進行分析、判斷電極周圍的爐料狀態是否均勻，為下一步生產操作提供可行調整措施，徹底解決電極偏斜和折斷等問題。
依據每根電極上三個拉力數據，還可以對電極進行調直操作，徹底改變依靠人工感覺拉力大小來判斷電極是否調直的落后方法。
（3）液壓、冷卻、高壓分合閘、高壓過載保護

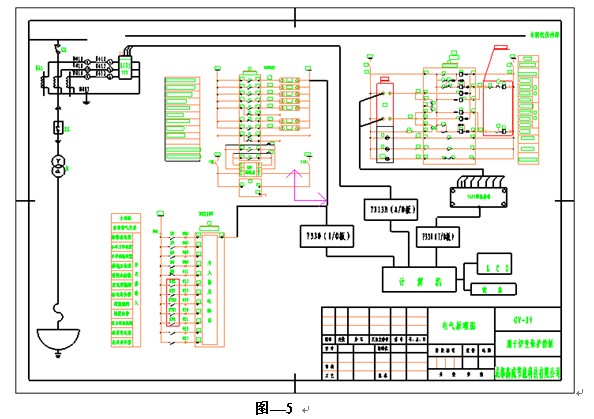

如圖—5 所示，GV系統集成了液壓系統啟動、停止控制、爐變冷卻泵控制、高壓分合閘控制、高壓過載保護控制。計算機依據操作指令，直接驅動7685繼電器板，7685板驅動中間制動器控制液壓系統啟動、停止控制、爐變冷卻泵控制、高壓分合閘控制、高壓過載保護控制。
4、爐料配比匹配計算、爐料輸送控制模塊

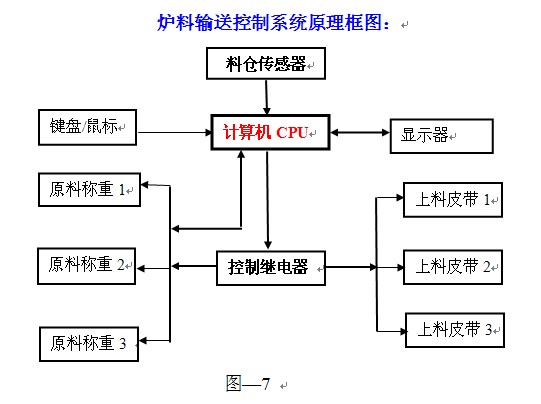

如圖—7 、圖—8 所示，GV系統集成了配料輸送系統控制模塊，其基本原理是根據爐料實際質量指標，按元素配比計算配料匹配控制，達到穩定爐況、穩定爐內氣氛、穩定爐況的目的。

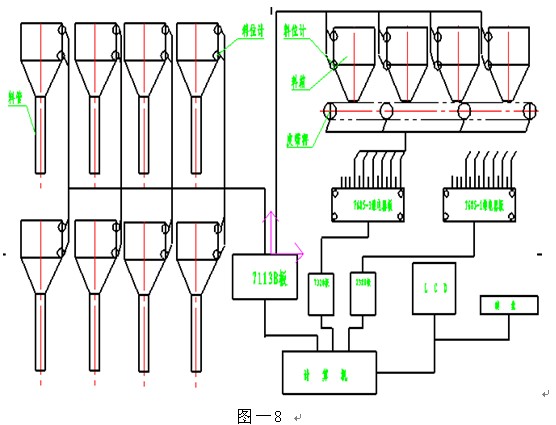

圖—8 所示為供料系統硬件原理圖，爐體上部料管和料斗安裝有料位計，料位計輸出DC0～5V信號給A/D板采樣轉換為數字信號供計算機計算，計算機依據料位計信 號和生產計劃下達的電石發氣量要求、原材料質量指標，控制7685繼電器板，驅動皮帶秤配料，并通過皮帶機輸送到爐體上部的料管內。
5、冶煉過程數據記錄、曲線分析管理模塊
為了提高黃磷爐的操作和管理水平，GV系統設計了多個數據庫，能夠記錄全部運行過程的所有操作和運行狀況，包括：電極升降手動操作、實時電流值、實時電壓 值、日冶煉時間、班冶煉時間、日自動運行時間、班運行時間、三相功率不平衡度統計值、電極拉力值、原料配比數據記錄和存儲，供企業管理者查詢和統計分析。

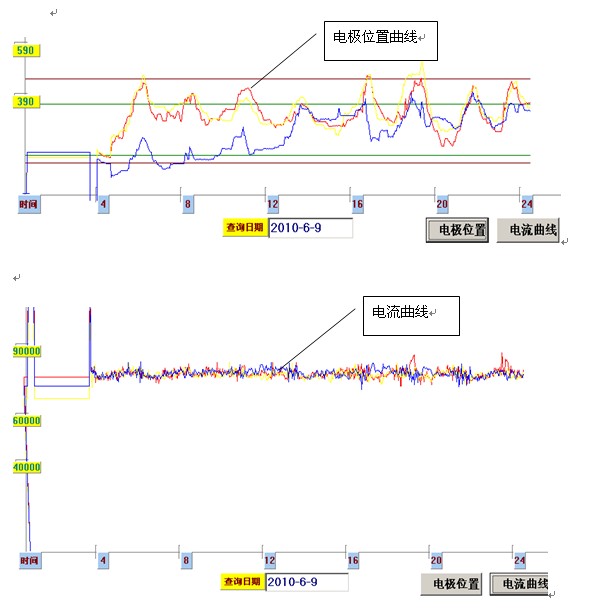

GV系統設計了電極拉力值曲線顯示功能和電流曲線顯示功能，可以方便分析電極偏斜情況和黃磷爐做功的情況。依此功能，可以優化黃磷爐的多項運行參數，為黃磷爐能夠按照最佳參數運行提供了可靠保證。
七、GV專家系統的優勢
- 智能化程度高—系統用計算機直接控制原有系統的電磁閥，以控制爐內三相電弧功率最佳為核心，大幅度改善了爐內坩堝區的分布，提高了電熱轉換效率和電極的調節性能。三相電弧功率的不平衡度由人工控制的20%減小到5%左右，噸黃磷電耗降低3%以上。
- 硬件系統安全、可靠；軟件系統運行效率高、不死機。
- 安裝調試、維護簡便。
- 經濟效益高—節能、節材、增產效果顯著，綜合節能效果超過5%，增產10%左右。噸黃磷綜合經濟效益400元左右。
