10KV線路是供電系統與用戶連接的紐帶和結合點。因此10KV配電線路的供電質量 及線路損耗一直被各方所關注。對于農村10KV線路其損耗與電能質量更是人們關注的焦點。長期以來，有關科研部門、學術團體，圍繞此問題做了大量的研究性 工作，在容量選取和位置選擇等10KV線路的無功優化降損方面有許多闡述性論文，并有多種算法來描述，但效果差強人意。
以整條或整個站網作為 整體補償來看，可以肯定指出的是35KV或110KV側的高壓補償對于10KV線路線損的解決幾無益處。而在10KV線路加裝電容補償裝置或者經過優化后 加裝電容補償裝置也只能部分解決線損問題。實際及理論上的最佳解決途徑和方法是將10KV-0.4KV線路配電變壓器所需無功就地平衡。很顯然在這種補償 模式下，10KV線路上所流動的無功電流只有少量的線路無功，占總無功需95％以上的用戶無功和配電無功將被屏蔽在需求側。

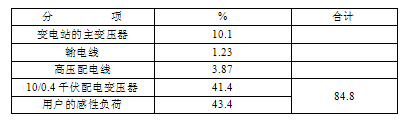

10千伏線路中的無功可分類為用戶無功和配電無功，其分類和所占比例見下圖1（供電技術P71）
因此， 10KV電網的無功補償主要對象是用戶無功負荷與變壓器無功負荷的補償。
現在的低壓補償裝置實際只解決了用戶的無功。
變壓器的無功一般通過變壓器二次側隨器補償進行。
2、新技術的內容
1、 鄭州市天一節能技術有限公司生產的新型補償控制器（裝置），實際上就是全負荷率下的隨器補償和用戶補償?shù)木C合。實現了全負荷率下的隨器和用戶自動補償?shù)慕y(tǒng)一。
2、 具有在線電容容值監測功能（專利技術）
3、新技術的有益效果

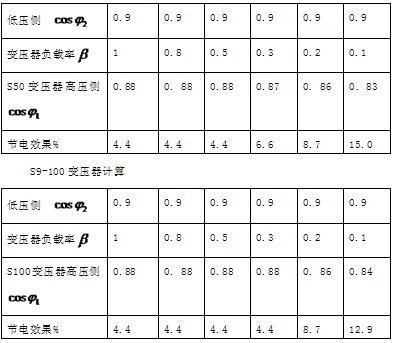

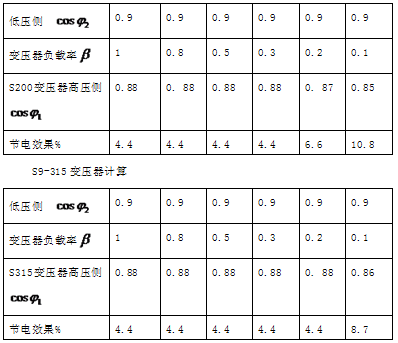

理論上通過安裝帶有新型控制器的無功補償裝置可以使每條線路路整體線損少4—15％。具體計算如下
4、新產品介紹
鄭州市天一節能技術有限公司已經生產出新型補償控制器。
本產品完全實現了<農村電網節電技術規程DL/T 738-2000>中的隨器補償?shù)牟煌?fù)荷率下的自動補償。
該裝置采用模塊化設計，可組屏使用。通訊方式采用RS485串行接口，適應不同用戶的需求。內部含有非易失性大容量RAM用來保存數據。數據和參數顯示采用寬溫點陣液晶，適應地域廣。
適用場所
該裝置適用于10KV變壓器輸出端也可適用于低壓線路的數據監測和無功補償，它可以單獨使用，也可以多機組網由上位機控制和查詢存儲。各單元和上位機的數據通過485方式進行通訊。尤其適用于農村10千伏線路補償減損。可以代替現有的補償控制器。
性能參數
1、整機精度：0.5級
2、機箱防護等級：IP33
3、運行環境：
溫度：- 40～80℃
濕度≤90％
海拔≤1000米
4、 電源：90～280VAC，50～60Hz。
5、 電磁兼容性：符合GB6833-86和SJ/T10541-94的要求。
6、 平均無故障時間：40000小時。
7、 通訊誤碼率：1.7×10-5
參量顯示
參量顯示包括（均為一次值）
1、 三相電壓、電流；
2、 三相有功功率、無功功率；
3、 分相功率因數；
4、 電網頻率；
5、 零序電流、三相總有功、總無功、三相功率因數；
6、 電容器三相電流以及容值；
7、 電容器投切狀態；
8、 三相電壓的3、5、7、9、11、13次諧波含量；
9、 三相電壓的3、5、7、9、11、13次諧波含量；
10、電壓畸變率、電流畸變率；
11、電容器投切狀態。
功能特點
1、監測功能
1）實時數據
實時測量用戶端的三相電壓、電流、有功/無功功率、總有功/無功功率、三相相位、分相功率因數、電容器電流、三相電壓諧波、三相電流諧波、電壓畸變率、電流畸變率、電網頻率及電容投切狀態等。各參量的測量結果均在相應界面顯示中。
2） 存儲數據
可存儲十五天的各組控制器的投切次數及投入的累計時間。
3)無縫隙優化補償功能
預置設計電容最優投入計算。減少投切次數
2、無功補償
1）設備輸出路數：9路；
2）輸出電平：12V
3）監測
電容器投切狀態、諧波量、電壓、電流、有功、無功、功率因數等多種電參量。
4） 控制
控制器可分組、分相控制9路電容器的投切，以基波無功功率為參考物理量，實時控制 電容器的投切，跟蹤補償電網的無功功率。
5） 統計
電容器運行時間、投切次數。
6） 手動投切功能
此功能為調試控制器提供了方便。
或遠端控制投切。
7）控制模式：分為普通模式和節電模式
普通模式為根據變壓器低壓側所測試的參量（功率因數和無功功率等）進行投切，該模式為傳統模式。
節電模式為低壓側數據加上變壓器的空載有功和無功損耗、負載下的有功無功損耗計算出高壓側的功率因數、有功功率、無功功率進行投切。采用該模式可替代高壓補償裝置。該模式的運行方式是我公司產品的特色。
3、數據傳輸與遠抄
采用485通訊方式和modebus通訊規約和上位機通訊
亦可定制遠抄功能
4、參數設置
可現場設置也可上位機設置參數?？稍O(shè)置的參數包括：保護電壓上限值、保護電壓下限值、電容投入門限值、電容切除門限值、電流互感器變比、目標功率因數上限值、目標功率因數下限值、電容投切延時時間、電流保護上限值、電壓畸變率上限等

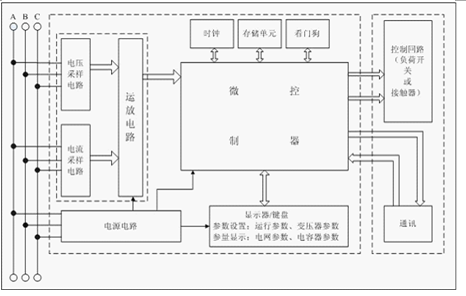

5、系統架構
