一、煙氣余熱冷凝回收器簡介

國內使用的絕大部分燃?xì)猓ㄓ停崴仩t、直燃機的設計排煙溫度都在150℃以上，而蒸汽鍋爐則高達220℃。這是為了避開燃料中含有硫及其在燃燒過程中產生的NOx化物等酸性物質在小于150℃時，其在受熱面尾部產生酸凝結而腐蝕尾部受熱面。使尾部受熱面強度降低，危害鍋爐安全運行，使鍋爐提前報廢。所以國內及國外的常規燃油氣鍋爐（直燃機）的設計排煙溫度普遍大于150℃，熱效率一般在86～90%。造成了大量的排煙顯熱及潛熱被浪費。

我 國目前的熱力計算標準中使用的燃料發熱量都是指燃料的低位發熱量，而低位發熱量是不計潛熱的。但是當我們使用天然氣作為燃料時，由于其含有大量的氫，其潛 熱和顯熱是相當可觀的，所以使用冷凝式煙氣回收裝置可以把排煙中的大量熱能回收，顯著提高鍋爐熱效率，使鍋爐熱效率達到或接近100%。為用戶帶來可觀的經濟效益。

我公司設計開發出的專利產品煙氣余熱冷凝回收器是采用鋼鋁復合強化翅片換熱管結構，分組組裝，安裝方便，便于維修。產品設計時已經充分考慮了燃燒機富裕壓頭，使煙氣余熱冷凝回收器的阻力達到最小，以滿足鍋爐系統阻力要求。特殊情況如鍋爐排煙溫度高（200℃以上），此時需要額外增加受熱面積，會使排煙系統阻力增大，則可以通過特殊設計滿足煙氣系統的阻力要求。節氣率達到3～15%，處于全國同類產品領先地位。

本設備的安裝分為立式和臥式兩種安裝形式，訂貨時需加以說明。

   使用本設備具有優秀的環保性能。當煙氣中的水蒸氣冷凝時，排煙中的有害物質隨冷凝水凝結下來，冷凝水呈弱酸性。經中和處理后可作為中水使用。經測定排煙中的有害物質減少量如下：

二氧化硫：減少99% 水蒸汽：減少60%

三氧化硫：減少99% 一氧化碳：減少60%

煙塵：減少93% 氮氧化物：減少50%

排熱量：減少60%  二氧化碳：減少40%







  熱冷凝回收器的結構與性能特點

“煙氣余熱冷凝回收器”外形為方形結構，由管箱組成，每組管箱之間為法蘭密封連接結構，管箱內裝有成排的鋼鋁復合翅片管。翅片管外走煙氣，管內走水，形成間壁式對流換熱。設備外部保溫用硅酸鋁耐熱纖維氈保溫，保溫層外用彩色鋼板包裝，外形美觀、大方。

性能特點：

1、“煙氣余熱冷凝回收器”采用了鋼鋁復合翅片管，具有很大的受熱面積，是熱管余熱回收器受熱面積的十幾倍，完全可以滿足低溫?fù)Q熱需要大量受熱面的要求。

2、采用的鋁合金翅片管具有中等以上的抗酸性腐蝕的能力，僅次于不銹鋼。完全可以保證使用壽命。使用壽命在10年以上。

3、煙氣側管箱采用了普通碳鋼材料制造，采用高級防腐涂料對與煙氣接觸部分進行了防腐處理。防腐涂料固化以后表面形成一層釉面，可以有效地防止弱酸的腐蝕。達到預期的使用壽命。

4、“煙氣余熱冷凝回收器”采用逆向?qū)α鲹Q熱，即煙氣流動方向與冷卻水流動方向相反，具有很高的對流換熱系數。可以有效地降低排煙溫度，降溫幅度可達150℃以上。

5、經實際檢測，“煙氣余熱冷凝回收器”的節氣率在9.14%。（節氣率取決于進水溫度，進水溫度越低，節氣率越高。進水溫度低于45℃時，節能效果更佳。）

6、“煙氣余熱冷凝回收器”最下部設置了防冷凝水倒灌的“塔型煙帽”、冷凝水收集箱及排放口,及時將產生的冷凝水排出，排入下水系統.冷凝水為弱酸性，PH值實測為6～7，不會對環境造成污染。冷凝水收集箱采用高級防腐涂料進行了防腐處理，耐腐蝕性強，使用可靠。

7、“煙氣余熱冷凝回收器”設置了旁通煙道,裝有煙道閥，隨時可以進行切換。便于在設備故障時不停爐即可檢修。

8、“煙氣余熱冷凝回收器”設計為承壓結構，設計壓力為1.0MPa,水壓試驗壓力為1.4MPa，完全可以滿足采暖和鍋爐補水壓力的使用要求。但不屬于壓力容器管轄范圍，免去了每年由技術監督部門檢驗。

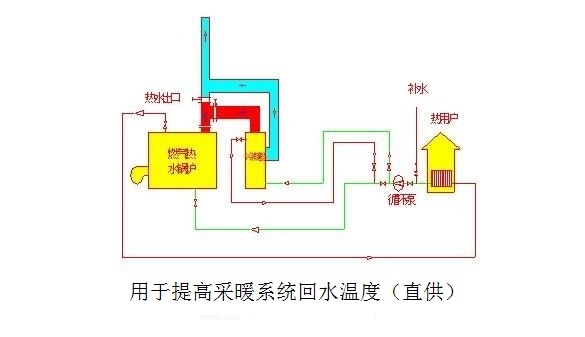

9、針對不同項目情況，“煙氣余熱冷凝回收器”可以設計為兩用，即冬季可以用于加熱采暖回水，夏季可用于加熱鍋爐給水或生活熱水。通過閥門切換，方便實用。

四 主要技術參數

設計壓力：1.0MPa

水壓試驗壓力：1.4MPa

設計進口水溫度45℃

設計出口水溫度55℃ (取決于水流量)

設計進口煙溫：150℃(標準型)

設計出口煙溫：50℃ (標準型)

潛熱回收率:30%

水側阻力：＜0.03MPa

煙氣側阻力:30～50Pa

節氣率：3%～15%

 天然氣高位發熱值：39060kJ/m³

天然氣低位發熱量：35159kJ/m³

燃燒天然氣產生的潛熱：3901kJ/m³
