原理

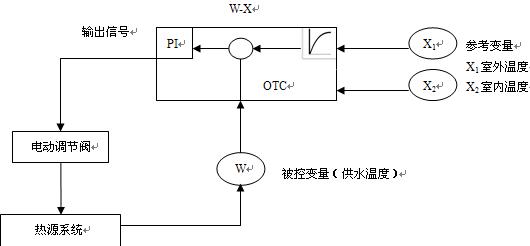

按照散熱器、地暖、空調風機盤管三種供暖類型，以室外溫度為自變量，控制器可設置不同的供熱曲線相適應。正常運行模式下，隨室外溫度而變化的供暖供水溫度為給定值，實際供水溫度為測量值，構成閉環隨動PI控制系統，其輸出值為三位式開關量或模擬量，適時適量控制電動調節閥開關，以調節加熱量；并具有分時段溫度控制、防凍運行等節能安全功能，可切換選用。具有上述特征的供暖專用控制器，稱之為室外溫度補償控制器。其與熱源系統構成的控制系統如圖1所示。



特點

1、 功能
室外溫度補償控制器由以下兩個功能實現節能：
a)根據室外溫度及其他變量計算熱量需要，以控制采暖供水溫度，使室內溫度維持在
舒適度設定溫度（20℃）的水平。
b)依靠設定的時間段切換，并按照設定的不同室內溫度（如舒適溫度運行、低溫運行、防凍運行溫度）而改變供水溫度，以適應不同運行模式的需要，取得顯著節能效果。
室外溫度補償控制器也同時具有防凍功能和手工操作模式。
2、 技術創新特點
a）控制器精度高?？朔藝?guó)內外現有產品供熱曲線單一和控制精度偏低的局限性，采用優化控制理論和方法，使供水溫度控制策略更加先進合理，控制精度≤2℃，達到或超過歐洲標準。
b)節能效率高。自主研發適用于散熱器、地板輻射、風機盤管三種供暖類型的供熱曲線模型，使供熱曲線選擇靈活方便準確，與手動操作相比節能率提高20%以上，與國內外同類產品相比節能率提高10%以上。自主研發分時段斜坡升溫模式，比傳統階躍模式節能率提高7%以上。
c）功能齊全，使用方便。可實現下列控制：
·室外溫度補償控制
·恒溫供水溫度控制
·回水溫度限制控制
·室內溫度補償控制
·分時段供熱控制
·低溫防凍運行控制
·間歇供熱控制
·遠程通信檢測控制
·無人值守，自診斷保護控制
d）具有良好的通用性。針對不同的控制對象，選擇不同的控制模式。

模式編號	應用描述	控制功能
RP30	間接換熱或直連式供熱系統或熱水鍋爐及泵的控制	室外溫度補償控制及間歇供熱控制
RP16	間接換熱或直連式熱水系統及泵的控制	恒溫控制及間歇運行控制

參數

主要技術性能指標：
供熱曲線設置精度：≤2℃
控制點靜差（精度）：≤2℃（歐洲標準：供水溫度≤60℃時，靜差≤3℃；供水溫度>60℃時，靜差≤5℃）
比例帶范圍：10～250%
積分時間范圍：15～10⁵秒
分時段時鐘設置分辨率≤0.5h，最小次數4次/天
輸出值：三位式開關量或模擬量4～20mA
經國家相關檢測中心檢測確認，按此標準研發生產的新產品，其主要技術性能指標達到或優于歐洲標準。
