一. 有線網絡系統方案設計
1．網絡系統說明
ADSL（Asymmentrical Digital Subscriber Loop），即“非對稱數字用戶環路”，是利用現有普通電話線來傳送高速寬帶數字信號的一種全新的網絡接入技術。在一根普通電話線的用戶端，加裝一個 ADSL MODEM，便形成高速信息通道，每個用戶端擁有一條專線，獨享2-8M帶寬。用戶端數據通過ADSL接入寬帶網，運行TCP/IP協議；上電入網，24小時在線。其上行通道速率為16Kbps-1Mbps，下行通道速率為512Kbps-8Mbps。如果用戶端利用分離器，還可以同時開辟普通電話服務通道，傳輸數據和打電話互不干擾。
ADSL接入方式利用了電話網極廣的覆蓋范圍，是目前應用最為廣泛的寬帶網接入方式，利用特別適合城區內分散網點、舊有小區住戶等的應用。鑒于熱力外網站點分散、后期子站個數較多等特點，故我們推薦采用基于ADSL寬帶接入的網絡系統方案。
ADSL拓?fù)錂C(jī)構如下圖所示：
圖 ADSL拓?fù)浣Y(jié)構
2．網絡拓?fù)浣Y(jié)構

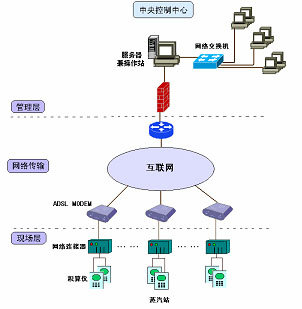

圖 ADSL方案網絡拓?fù)浣Y(jié)構
說明：整個網絡系統也分為三個層次：現場層、網絡傳輸層和管理層。
現場層，完成數據的采集和網絡的接入，其關鍵部件為采集儀表和寬帶網絡連接設備；
管理層，熱網服務器通過公網，采集數據；同時接入廠內局域網實現數據的共享；
網絡傳輸層，該方案選擇的是ADSL接入的寬帶網絡。
3．系統運行

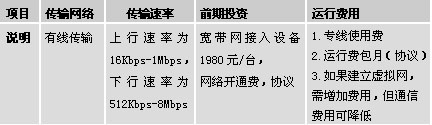

以下表格顯示的是ADSL接入的寬帶網絡，其運行性能參數和運行費用項目。
特點
現場數據的采集裝置
負責完成對各站點現場參數的動態采集和遠程傳輸：溫度、壓力、瞬時流量、累積流量、密度、儀表參數、停電信息等。
監控中心
在中央管理工作站，24小時不間斷運行，負責完成對熱網中各個蒸汽站點的數據采集、處理、歸檔存儲、實時監測，能夠自動巡檢和手動巡檢、故障診斷報警處理、歷史數據統計、報表管理等功能。
其他用戶端可以通過安裝終端軟件，或通過WEB瀏覽器訪問的形式，隨時瀏覽當前熱網運行狀況，查詢歷史數據等。系統支持大屏幕投影，能在大屏幕上顯示地理 圖文、數據、曲線及管網示意圖；支持多臺電腦訪問的同時具備抗網絡病毒入侵，防止外用戶私自進入查看和修改參數；系統具有比較強的抗干擾功能，并設置多級 權限登陸及密碼設定。
短消息預警系統
該短消息預警可以實現在系統檢測到不良狀態時，自動以手機短信息的方式，將報警信息發送到管理人員的移動電話上。
