復合相變介質耦合換熱系統
如耦合介質在工作過程中發生相變,則稱之為復合相變介質耦合換熱。從本質上講，此類換熱還是利用"超導熱元件"熱管的工作原理，繼承了其傳熱 特性和恒溫特性，摒棄了碳鋼水熱管的化學不相容性,不能整體熱管束控溫,成本高等缺點。復合 相變介質耦合換熱系統可在線再生真空度,可實現全管束壁面溫度相同，且可控可調。復合相變介質耦合換熱技術源于熱管技術，并且進一步發展和超越了熱管技 術。

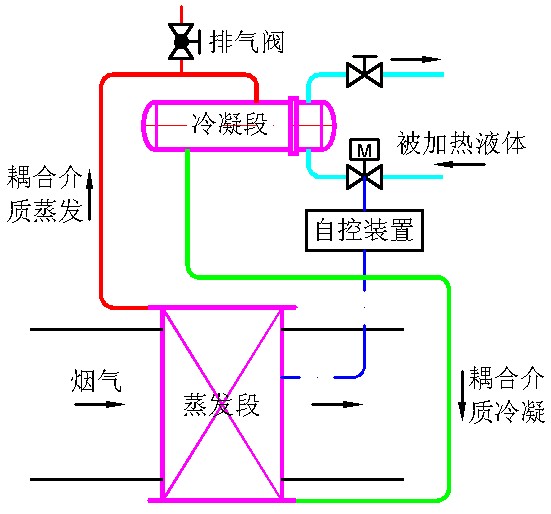

1、氣--液式
 |
- 案例：發電行業
- 設備類別：煤粉爐
- 設備額定蒸發量：1165t/h
- 煙氣流量：1271815Nm³/h
- 煙氣酸露點：107℃
- 改造前：排煙溫度161℃
- 改造后：排煙溫度126℃
- 余熱用途：回收熱量16156kW，將70℃的冷流體加熱至100℃，可加熱冷流體量463t/h
|
|
|

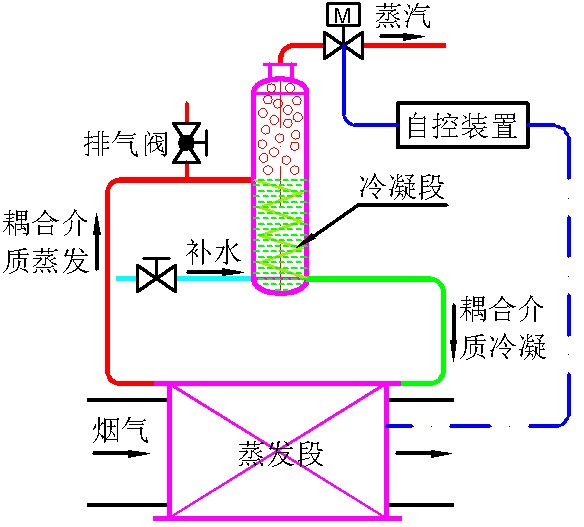

2、氣--汽式
 |
- 案例：制藥行業
- 設備類別：蒸汽鍋爐
- 設備額定蒸發量：20t/h
- 煙氣流量：22315 Nm³/h
- 煙氣酸露點：120℃
- 改造前：排煙溫度280℃
- 改造后：排煙溫度150℃
- 余熱用途：將20℃的水加熱，產生0.4MPa、1.5t/h的飽和蒸汽用于制藥生產線。
|
|
|
3、氣--氣式
 |
- 案例：冶金（鑄造）行業
- 設備類別：熱風爐
- 煙氣流量：112156 Nm³/h
- 改造前：排煙溫度180℃
- 改造后：排煙溫度90℃
- 余熱用途：回收熱量3904kW，將20℃的空氣加熱至80℃，流量為202298kg/h，用于干燥砂型。
|
|
|
|
