0 引 言
當前，隨著世界經濟和高新技術的不斷發展。人 們對生活環境的要求越來越高。對于建筑而言，除去傳統的要求外，人們對其安全性、舒適性、節能性、自動化與信息化等方面均提出更高的要求。以建筑照明為 例。目前絕大多數建筑仍然采用傳統的開關控制方式，部分的智能大廈采用樓宇自控( BA) 系統來監控照明。但也只能實現簡單的區域照明和定時開關功能，不能實現調光控制、場景控制、感應控制等功能。
1 智能照明
智能照明是指利用計算機、無線通信數據傳輸、擴頻電力載波通信技術、計算機智能化信息處理及節能型電器控制等技術組成的分布式無線遙測、遙控、遙信控制系統，來實現對照明設備的智能化控制。具有燈光亮度的強弱調節、燈光軟啟動、定時控制、場景設置等功能; 并達到安全、節能、舒適、高效的特點。
目前智能照明的技術主要包括: 電力載波技術; 總線技術; 無線通信技術。歐洲安裝總線 ( European Installation Bus，EIB) 是目前用于智能建筑領域的一種標準的總線控制系統，具有分布性、開放性、可靠性、安全性和靈活性的優點?，F(xiàn)在中國市場上，主要有西門子公司的 Instabus EIB 和 ABB 公司推出了i-busEIB 兩種樓宇智能控制系統。
2 應用實例
下面結合實際的工程案例來具體說明，i-busEIB 樓宇智能控制系統在深圳交易所廣場智能照明設計中應用。
2. 1 工程概況
該建筑物位于廣東省深圳市。建筑高度245. 8 m，面積約 26. 7 萬 m2，是一所多用途的金融辦公大樓，屬特級建筑。地下共三層，主要為車庫，其中地下三層為附建式人防地下室，共兩個防護單元。地上部分共 46F，16F 和 32F 為避難層。其中 15F 以下為深交所自用; 17F ～43F 為出租辦公層，44F ～46F 為會所。對所有自有用辦公室、東西南大堂、會議室等場所的照明系統進行集中控制與管理，實現照明自動控制、節能、人性化操作、提高物業管理水平等功能。
智能照明控制系統在控制方面必須滿足節能、綠色的要求，采用智能化、集成化的解決方案，以便于管理及營造不同的工作氛圍，同時達到節能的目的。
多功能集成控制: 燈光控制、玻璃隔斷卷簾控制、窗簾控制。
控制方式多樣: 現場智能面板、人體感應( 移動探測) 、光線感應( 光亮傳感器) 、遙控、遠程網絡控制、定時控制。
2. 2 i-bus EIB 系統
ABB i-bus 系統是一套基于 EIB 總線標準的智能控制系統，以弱電總線通訊的方式控制強電末端設備。主要功能為燈光控制、窗簾控制、安全防范、AV 設備及 HVAC 設備控制等，可對燈光進行各種控制如: 開關控制、調光控制、分散集中控制、遠程控制、延時控制、定時控制、光線感測控制、紅外線遙 控、移動感測控制、與其他設備系統的聯動控制等，控制方式方便、靈活、易于修改、易于操作、易于維護。隨著世界經濟于高新技術的不斷發展，人們對生活環境 的要求越來越高。除去對建筑的傳統要求外，在建筑的安全性、舒適性、節能性、自動化與信息化等方面均提出更高要求，其目的是創造出舒適宜人，能充分提高工 作效率而又具有極大靈活性的辦公與生活環境。
2. 3 系統總體構成
( 1) 系統結構采用分布總線式結構，系統內各智能模塊不依賴于其他模塊而能夠獨立工作，模塊之間應是對等關系。當管理系統主機或服務器故障時，系統的控制模塊不受影響，仍能按照事先編制好的程序獨立運行。
( 2) 系統采用兩層總線型的網絡拓?fù)浣Y(jié)構，管理層干線使用物業測控局域網，現場燈光控制總線采用 EIB 總線，EIB 總線不跨越樓層。
( 3) 系統應具有可擴展性，針對于功能的增加或控制回路、電器的增加，只需增加掛接相應的模塊，系統內原有的硬件、接線不須改動，便能達到要求。
2. 4 具體實現
根據不同房間的功能要求及投入運營后的實際使用情況，對應的智能照明控制系統策略如下:
2. 4. 1 采用單燈單控( 要調光) 的方式
主要范圍包括: 9F 辦公室，高管層( 11F ～15F) 辦公室等。在需要進行單燈單控的場合，相關燈具采用數字可尋址燈光接口調光鎮流器( 支持 DALI 協議) 。控制方式主要包括智能面板控制、人體感應控制、上級控制器等。人體感應主要通過在辦公室內安裝移動探測，做到人走燈滅。相關的平面詳見圖 1。

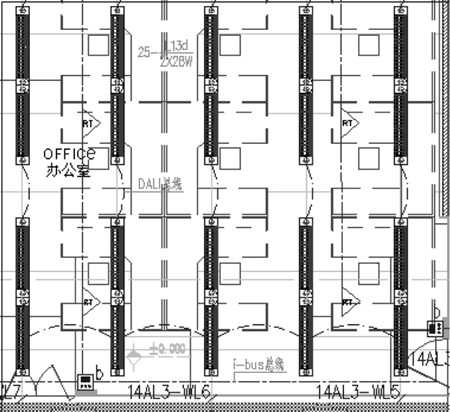

圖 1 平面圖
2. 4. 2 采用回路調光控制的方式
主要范圍包括:8F 大講堂、上市大廳、電教室、9F ～ 15F 的會議室等。在需要回路調光控制的場合，相關燈具采用帶模擬量調光鎮流器，通過 i-bus系統中的調光驅動模塊 SD，實現回路調光、場景設置等。SD 模塊具有手動按鈕、預設等功能。每一個回路能同時被3 個8 bit 的場景調用。且有64 個場景可選，1-10V DC 信號?？刂品绞街饕ㄖ悄苊姘蹇刂啤⑸霞?jí)控制器等。為了配合燈具帶的模擬量調光鎮流器，除模塊的出線外，需另加調光信號線。相關的系統圖詳見圖2。

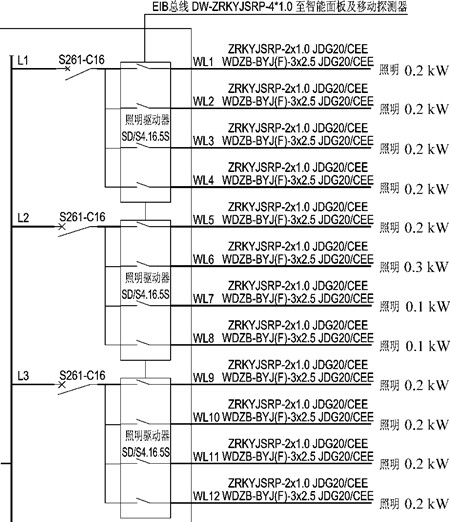

圖 2 系統圖
2. 4. 3 采用回路集中控制( 不調光) 的方式
主要范圍包括: 1F/2F 層大廳、11F 以上的小辦公室等。1F/2F 層大廳的燈光在控制時，還需配合光線感應器工作，根據自然光的照度控制燈光及遮光系統; 夜間燈光調至夜景模式，與大樓室外燈光組合，形成特定燈光的效果，午夜后切換到夜間模式，只保留必要的照度。本種控制方式無需調光，采用開關驅動模塊 SA，對燈具進行開閉控制。SA 模塊具有延時、預設、閃爍等功能。每一個回路能同時被 5 個 8 bit 的場景調用。且有64 個場景可選。
2. 4. 4 其他方式
考慮到實際使用情況，衛生間、茶水間及其他的設備房間采用傳統的就地翹板開關控制方式。
2. 4. 5 注意事項
( 1) i-bus 系統的支線最多支持 64 個總線原件。且每條支線實際所能連接的設備數取決于所選電源的容量和支線原件的總?cè)萘?。設計時還要考慮到有一定的裕量以便將來系統的擴容和調整。
( 2) 根據實際照明回路的電流大小選擇合適的智能照明模塊。SA、SD 模塊均有6 A和10 A兩種電流等級的選擇。
( 3) 不同的區域選用合適的感應探測器。
2. 5 智能照明控制管理軟件
采用獨立的中央控制平臺，可以中文、圖形化的 界面對整個燈光控制系統進行中央顯示、控制。進行整個系統中每一個照明回路的時間程序或邏輯條件動作設定，工作狀態顯示，回路電流實時顯示。能對回路運行 時間累計顯示，以便及時更換維修。能對每一個回路開關進行應急鎖定，解鎖。若有光源損壞，回路斷電故障，系統故障，可實時具體顯示及報警。軟件使用 OPC SERVER 數據接口，與其他系統( 如 BMS、安保、消防報警等) 方便地集成，實現照明回路與其他系統的控制聯動。
2. 6 智能照明控制管理軟件
智能控制系統可自成體系，系統協議具有開放性，可通過軟件方式與 IIS 系統互聯; 同時也可通過硬件結點信號與消防、安保等系統進行連接。
2. 6. 1 與智能化集成系統及其他系統的連接
系統在保證獨立運行的同時可通過標準TCP / IP 協議和網關接口或采用標準 OPC 軟件接口就可以同整個大樓的 IIS 系統，或上層管理平臺 IIS 服務器和其他系統進行數據交換和共享。
2. 6. 2 與其他系統的聯動
系統可以通過系統輸入元件，接受其他系統或工作人員發出的干結點信號、交直流信號，實現消防系統、安保系統、音響系統、會議系統的聯動，使控制的燈光或設備進行及時變化。
3 結 語
近年來，EIB 總線技術作為一種比較先進的智能照明技術，已經越來越多地使用在國內各類公共建筑中。隨著人們對于建筑的的信息化、智能化、，綠色化要求日益提高，EIB 總線技術以其巨大的優越性，必將得到更加廣泛的應用。
