Acrel-5000建筑能耗分析管理系統的能耗數據采集方式包括人工采集方式和自動采集方式。通過人工采集方式采集的數據包括建筑基本情況數據采集指標和其它不能通過自動方式采集的能耗數據，如建筑消耗的煤、液化石油、人工煤氣等能耗量。通過自動采集方式采集的數據包括建筑分項能耗數據和分類能耗數據，由自動計量裝置實時采集，通過自動傳輸方式實時傳輸至數據中心。

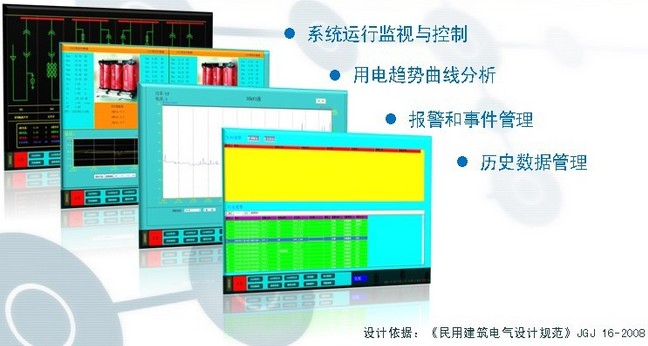

　　上位機軟件采用Acrel–5000建筑能耗分析管理系統，通過軟件進行設備配置、數據庫變量配置、界面設計等，完成了上位機軟件監控及管理功能。

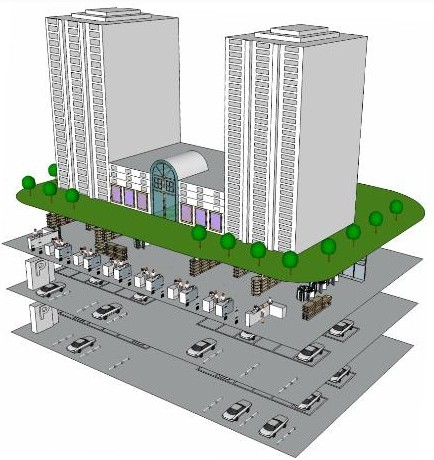

　　本工程位于城市商業中心。
　　地下三層，其中地下二、三層為主體停車庫，地下一層為商場；
　　地上為兩個高層建筑，1#樓為辦公樓，2#樓為回遷辦公室和住宅，之間有六層商場及裙樓相連。

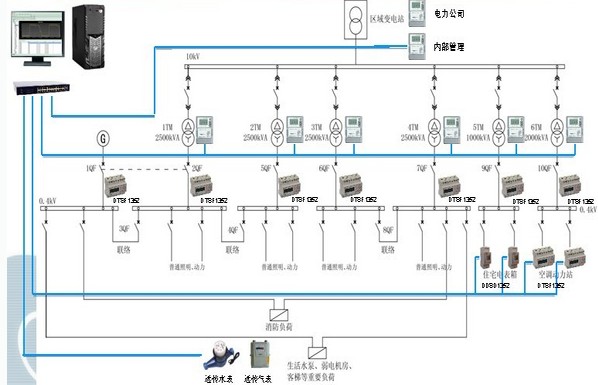

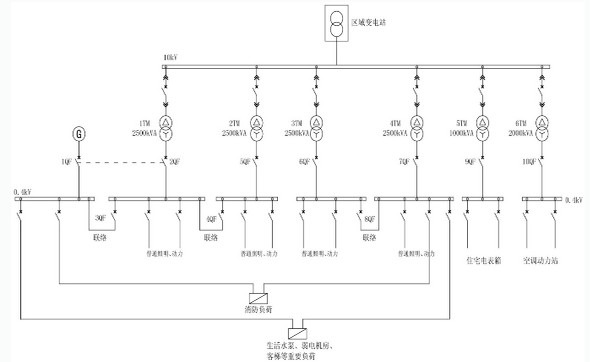

　　供電方案為一路10kV高壓電源，備用電源采用柴油發電機。
　　在地下二層設三個變配電室，其中2#變配電室設住宅用5#變壓器；
　　3#變配電室供冷凍站負荷，設6#變壓器；
　　一、二級負荷及其他公共用電負荷均由1#變配電室內1#~4#變壓器供電。

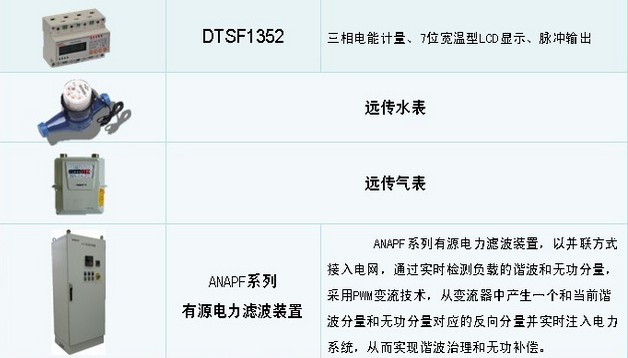

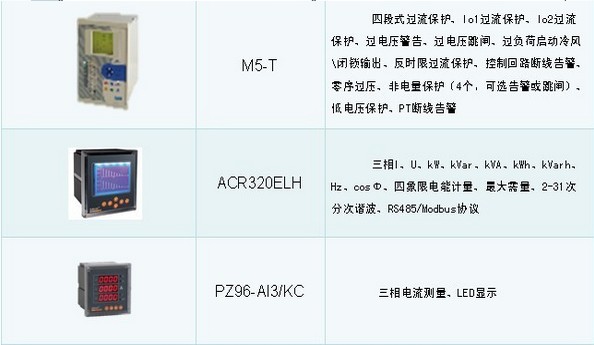

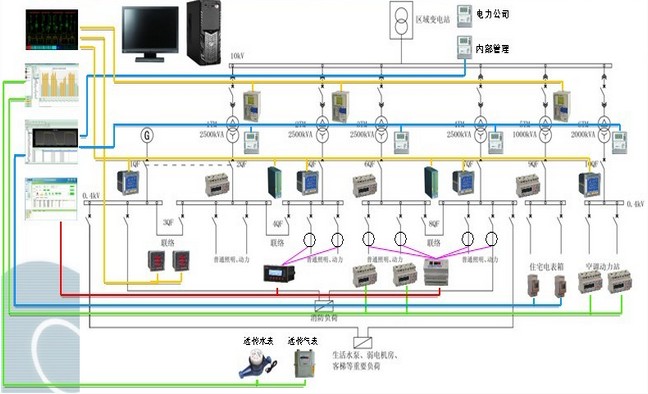

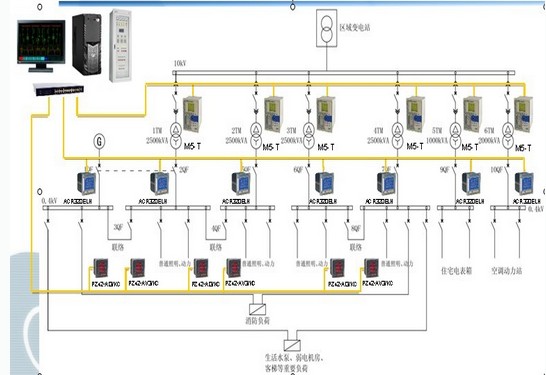

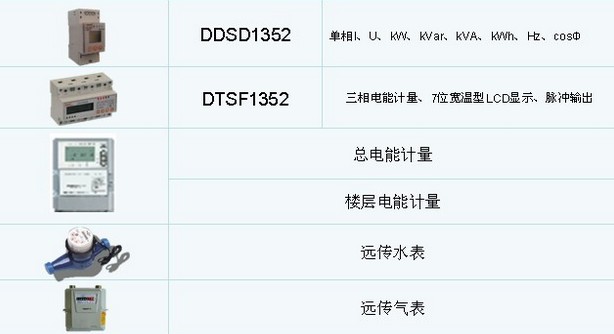

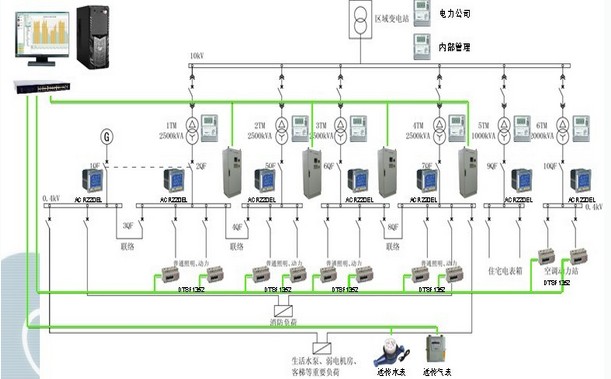

　　現場設備層主要是連接于網絡中用于電參量采集測量的各類型的儀表和保護裝置等，也是構建該配電系統必要的基本組成元素。該項目中包括M4/M5中壓保護、ACR系列網絡儀表、DTSD三相終端計量表，遠傳水表、氣表及冷/熱量表，實現現場設備的監測和管理。
　　網絡通訊層是由通訊服務器、接口轉換器及總線網絡等組成。該層是數據信息交換的橋梁。
　　站控管理層是針對配電網絡的管理人員，該層直接面向用戶。該層也是系統的最上層部分，主要由能源管理系統軟件和必要的硬件設備如計算機、打印機、UPS等組成。

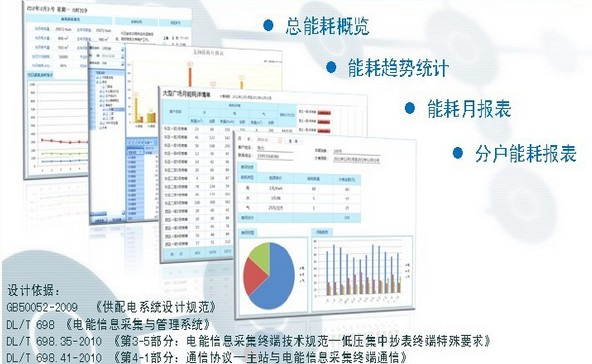

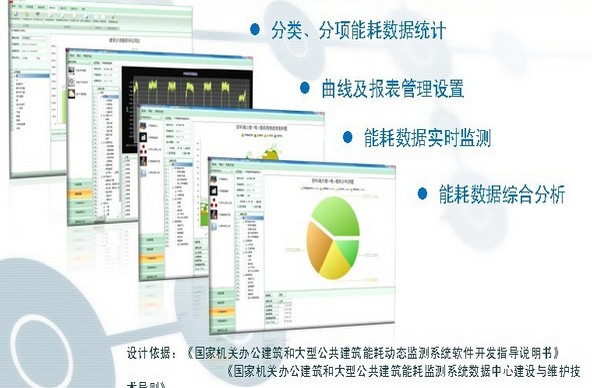

　　主要實現的功能：①大型公建或樓宇建筑的信息管理
　　系統提供標準的手工信息錄入界面，可對各棟監控建筑的基本信息進行整理和錄入，并支持手工錄入歷史能耗數據的功能。
　?、谀芎臄?shù)據的實時監測
　　系統采集站定時采集各監控點的儀表參數并上傳至本地建筑能耗分析管理系統數據庫，用戶可于當?shù)貙?shí)時查詢能耗監測情況。
　　③建筑分類能耗分析
　　系統自動將建筑能耗進行分類分析，即：耗電量、耗水量、耗氣量（天然氣量或者煤氣量）、集中供熱耗熱量、集中供冷耗冷量、其他能源應用量（如集中熱水供應量、煤、油、可再生能源等）
　?、苡媚芮闆r的同、環比分析
　　統計建筑或片區能耗的時用量、日用量和年用量，以曲線圖、柱狀圖等不同方式顯示，支持報表輸出。
　　⑤建筑節能輔助診斷
　　系統可提取各能耗數據進行同、環對比分析，確立標桿值并對各監控點的能耗情況進行能耗水平判定，對能耗改善提出一套完整的診斷流程，并給出能耗分析報告。
