1產品概述

　　BA系列交流電流傳感器采用電磁感應原理，對電網中的交流電流進行實時測量，采用精密恒流技術和線性溫度補償技術，將其隔離變換為標準的直流信號輸出。為PLC或DCS系交流電流傳感器統一提供電流信號。采用24伏或12伏安全電壓供電，具有過載能力強、高精度、高隔離、高安全性、低功耗等特點，可廣泛用于工業自動化領域。

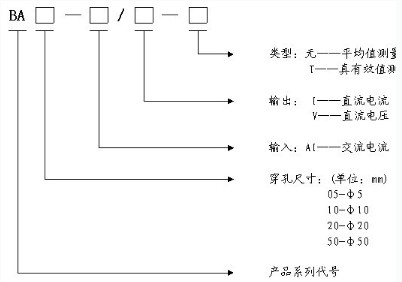

2 型號說明

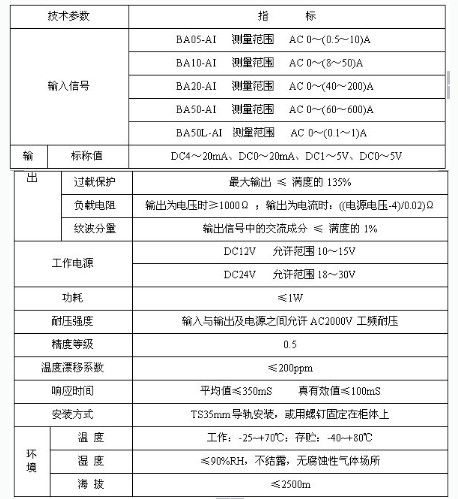

3 技術指標

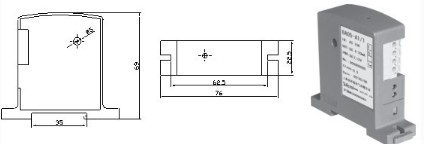

　　BA05電流傳感器

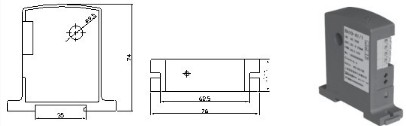

　　BA10電流傳感器

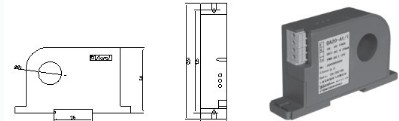

　　BA20電流傳感器

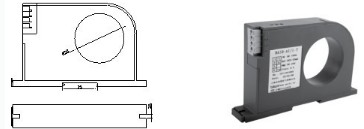

　　BA50電流傳感器

5、接線示例

　　如圖所示穿心輸入Iac，電流輸出型傳感器的輸出為共地電流源，電壓輸出型傳感器的輸出為共地電壓源。圖中RL是用戶負載，輸出為電流時，負載≤400Ω（12V供電）或≤800Ω（24V供電）；輸出為電壓時負載≥1kΩ。
6 實際應用

　　下面以無錫某空調設備生產公司為例，介紹BA系列交流電流傳感器在工業制冷設備中的應用。
　　無錫某空調設備生產公司是一家致力于生產、銷售、維護工業制冷設備為一體的企業，產品主要包括風冷式冷水機組、水冷螺桿式冷水機組、水冷箱式冷水機組、風冷式油冷機組，冷凍除濕機等。產品廣泛適用于醫藥、化工、食品、注塑、電子、造紙印刷等多個行業。
　　該單位生產的水冷式冷水機組（圖1）采用名牌壓縮機及電控元件加工制造，配套殼管式冷凝器及不銹鋼水箱式、板式、殼管式蒸發器，外形美觀、冷量充足、效能高、易于維護。

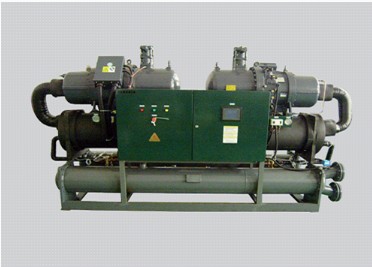

　　圖1： 水冷式冷水機組

　　其產品內部的電器控制部分，機組啟動與控制的所有元件均安裝在電控箱（圖2）內，由工廠接線并完成功能測試，電器控制部分包括：文本控制器、主接觸器、塑殼斷路器等。

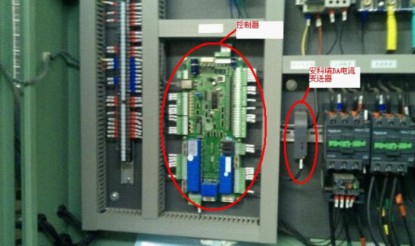

　　圖2：水冷式冷水機組內部構造圖

　　制冷機組采用微電腦控制，主芯片與江蘇安科瑞B(yǎng)A系列交流電流傳感器相連，通過監測機組電流間接監測機組的運行功率，內部數據在機組外面的液晶屏上實現可視化，并配置多重保護裝置，能準確控制運行狀況，穩定性高。

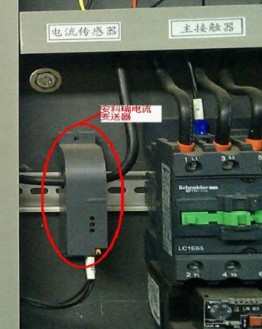

　　圖3 ：細節圖

7 訂貨范例

　　例1  BA05-AI/I平均值交流電流傳感器輔助電源：DC24V輸入：AC0-10A輸出：DC4-20mA精度：0.5級
　　例2  BA05-AI/I-T真有效值交流電流傳感器輔助電源：DC24V輸入：AC0-10A輸出：DC4-20mA
