一、智能型誘導風機的安裝及保養維護說明
誘導通風機安裝要點：
1、采樣模塊的安裝
① 將風機上的線束與采樣模塊的接口插牢（單向接口）。

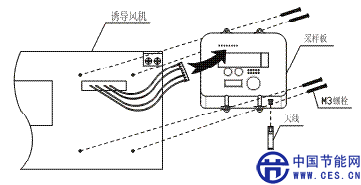

② 將采樣模塊固定在風機面板上，如圖（吊裝完畢后安裝天線）。
2、風機安裝

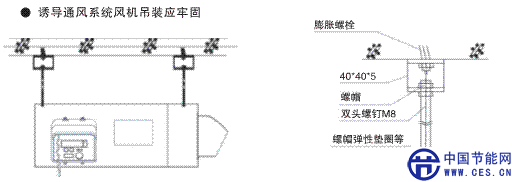

① 風機組是懸掛著的。
② 風機組通過M8的懸掛螺釘直接固定。

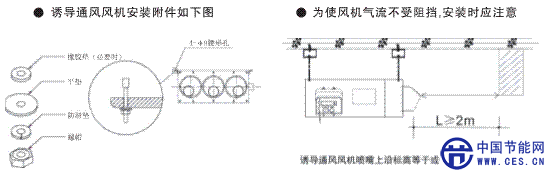

③ 當風機組前面存在障礙物時，噴嘴前端距障礙物應大于2000mm。
④ 必要時需采用抗振裝置。
⑤ 吊裝孔距為460mm（長）*510mm（寬），吊裝孔D9*25腰孔，共4只。
⑥ 外形尺寸590mm（長）*470mm（寬）*190mm（高）。
3、電器連接
① 用導線（帶環形接頭）將風機組上的接線盒與主電源相連。
② 連接接線盒的地線，以復制事故的發生，包括電擊。（雙色線為地線）
4、安裝過程中的注意事項
① 風機組只用于室內，不用于室外。
② 環境條件：溫度：0-40℃，濕度：90%以下。
③ 安裝的位置必須遠離煙、塵，并且不會產生易燃、有腐蝕性或有毒的氣體。
④ 風機組不可安裝在結露的空間內。
5、產品需符合：
【一般用途離心通風機技術條件 GB/T 13275-1991】
【工業通風機標準化風道進行性能試驗 GB/T 1236-2000】
【城市區域環境噪聲標準 GB3096-82】。
誘導通風系統保養維護要點：
1、風機使用了直接連接的馬達以及無須潤滑的軸承（大約可工作20000小時）。
2、噴嘴的角度應保持最初設置的角度。
3、在系統使用過一段較長的時間之后，吸氣口可能會被灰塵等雜物黏著，定期用刷子清理灰塵。
4、風機每天需開啟一次或一次以上，以防止金屬部件腐蝕。
5、采用感受器上電四年需要更換一次，請與供貨廠家聯絡。
二、智能型誘導風機的控制及工作流程說明
系統功能：
airfly集中控制智能型誘導通風系統是新一代的停車場通風系統，將人工感知改為氣敏傳感器感知，將人工控制改為自動控制，從而根本上解決了普通停車場通風設備的問題，做到了智能、自動、節電，是現有停車場通風系統的最佳選擇。

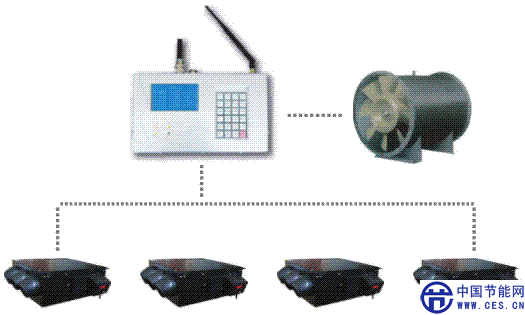

系統框圖：
從以上框圖可以看出，系統分為三部分：
1、集中控制器：主要完成空氣質量指標收集處理、參數下載、配合狀況自動控制誘導風機和排風機的功能。
2、排風機：完成排風功能。
3、誘導風機：主要完成空氣質量檢測采集、溫度檢測和通過電腦板完成誘導風機自身的控制功能。

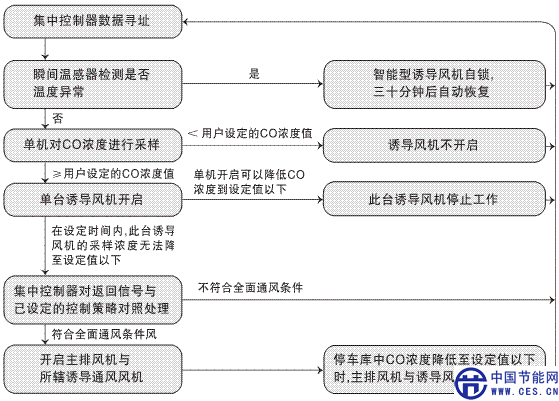

智能型誘導通風系統自控工作流程圖：
例：在一汽車庫中利用智能型誘導風機進行換氣的工作流程見下圖1：
系統設置說明：
• 智能型誘導風機使用說明
1、主要技術指標
① 通訊接口：433MHz ② 電源接口：220V ③ 顯示：5位LED
④ 鍵盤：2 ⑤ 氣敏：0-100ppm ⑥ 功耗：＜2w
2、參數設定：
誘導風機可通過鍵盤或集中控制機完成設置或控制，通過集中控制機控制的參數或命令在下一節介紹，本節介紹鍵盤設置，誘導風機上共有2個鍵：命令鍵（左鍵）和調節鍵（右鍵）。按動命令鍵可選擇命令，按動調節鍵可進行相應命令參數的調節。命令代碼如右圖：
1、----設置機器地址碼（1-64）（需手動設置）
2、----設置頻段（需手動設置）
3、----設置年（以下可通過紅外進行設置）
4、----設置月
5、----設置日
6、----設置時
7、----設置分
8、----設置秒
9、----設置啟動濃度（當空氣質量高于此值時，風機啟動，范圍0-100）
10、----設置終止?jié)舛龋ó斂諝赓|量低于此值時，風機關閉，范圍0-100）
11、----設置時段一定時時刻開始小時（0-23）
12、----設置時段一定時時刻開始分鐘（0-59）
13、----設置時段一定時時刻結束小時（0-23）
14、----設置時段一定時時刻結束分鐘（0-59）
15、----設置時段二定時時刻開始小時（0-23）
16、----設置時段二定時時刻開始分鐘（0-59）
17、----設置時段二定時時刻結束小時（0-23）
18、----設置時段二定時時刻結束分鐘（0-59）
19、----設置運行模式（0、1、2、3、4、5）
（自動、定時、檢測、手動開、手動關、溫度）
20、----設置最小等待時間（分鐘）
21、----設置風機最大運行時間（小時）
22、----設置風機最小運行時間（分鐘）
23、----設置風機最高工作溫度（℃）
24、----設置風機溫升時間（秒）
25、----設置風機溫升溫度（℃）
26、----設置風機總數
27、----設置風機單組數量（此為中繼點的選擇，需調試人員設置）
