離心泵是廣泛應用于化工工業系統的一種通用流體機械。它具有性能適應范圍廣，結構簡單，維修容易等諸多優點。通常離心泵的流量、壓力是由于生產、工藝要求發生變化時，都要對其進行調節。

     一、設備現狀：

     金煤化工公司75T燃油燃?xì)庹羝麪t是根據整個化工系統所產生的廢油、廢氣利用鍋爐來進行焚燒制成蒸汽，輸送到各個車間循環利用。在生產中鍋爐需要的給水溫度：104℃，給水壓力：3.8MPa。而DG85-45×9給水泵的壓力為4.2 MPa，現兩臺給水泵都是通過關小出口閥門降低出水流量、壓力來適應系統運行的要求。決定對其進行改進。

    二、改進方案分析



     分析討論有以下幾方面因素：

     1.葉輪直徑對壓力、流量的影響

     當離心泵轉速一定時，泵的壓力、流量均和葉輪直徑有關。對同一型號的，可換用直徑較小的葉輪，而維持其余尺寸不變（包括葉輪出口截面積）不變的方法來改變。

     2. 葉輪轉速對壓力、流量的影響

     對同一臺離心泵，若葉輪尺寸不變，但轉速變化，其壓力、流量也將發生變化。



     3．減少葉輪級數對壓力、流量的影響





     通過對多級離心泵中間抽級，減少葉輪級數來改變壓力、流量。

     綜上所述我們經過認真分析、研究決定才要第三種方法對多級離心泵減少葉輪級數來改變壓力、流量。

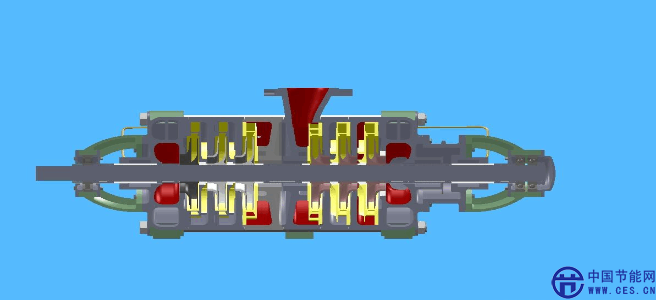

     三、多級離心泵結構（圖為6級）



      DG85-45×9給水泵

     流量：85m3/h

      單級揚程：45m

      9級葉輪 軸向力用平衡盤承受。

      抽中間級第5級葉輪。



     把拿掉的葉輪換成長度和葉輪長度一致的專用軸套。



     給水泵改進后的壓力由4.2MPa降到3.8MPa。即滿足了生產工藝的需要，又節約了能源。

     四、結束語

    經過對給水泵的回裝試運行，性能參數穩定，降低了檢修費用，確保了系統長周期，高負荷，穩定運行。
