隨著電子技術的快速發展以及人們環保意識的不斷增強，對電源產品在尺寸，效率，可靠性，壽命及舒適性方面的要求越來越高，傳統的開關電源技術已經很難再滿足這些要求。在70W - 500W交流-直流電源中，采用LLC諧振變換技術的開關電源效率要高于傳統拓撲開關電源，因此LLC諧振變換技術在電源產品中的運用越來越廣泛。

下圖所示為一個典型的半橋LLC諧振變換器電路：

l Input source 輸入源

l CSN(Controlled Switch Network) 受控開關管網絡

l Resonant tank 諧振腔

l Ideal transformer 理想變壓器

l Uncontrolled rectifier 不控整流器

l Low-pass filter 低通濾波器

l Load 負載

其等效電壓傳輸關系為：

l fr1 為諧振腔的諧振頻率

l x 為開關頻率相對諧振頻率的歸一化值

l k 為變壓器勵磁電感量與諧振電感量的比值

l Zr 為諧振腔特征阻抗

l Re 為等效的負載交流阻抗

l Q 為品質因數

根據電壓傳輸關系公式可以畫出在不同變量條件下的電壓傳輸關系曲線：

參考以上LLC諧振變換器的電壓傳輸比曲線，可以總結出LLC變換器具有以下特點：

1. 當變換器設計工作在藍色區域(ZVS-零電壓開關)時，LLC變換器一次側開關管在全負載范圍內實現零電壓開通，開關管的開關損耗降至幾乎為零。同時，二次側的整流二極管可以實現零電流開關，幾乎不存在反向恢復的問題，從而減少了損耗和對EMI的影響。

2. 配合前級PFC電路，LLC變換器可以在寬負載范圍內通過調節開關頻率來可靠地穩定輸出電壓。同時，LLC變換器還可以依靠其電壓增益調節能力的優勢，在不增加輸入電解電容容量的前提下，提供更長的保持時間。

3. 由于LLC諧振變換器能夠實現開關元器件的軟開關，開關損耗低，為提高開關頻率，減小磁性器件體積創造條件，進而可以保持效率高的前提下，實現開關電源的小型化，高功率密度化，在無風扇散熱設計條件下，保持元器件的低溫升，從而確保了電源的壽命和可靠性。

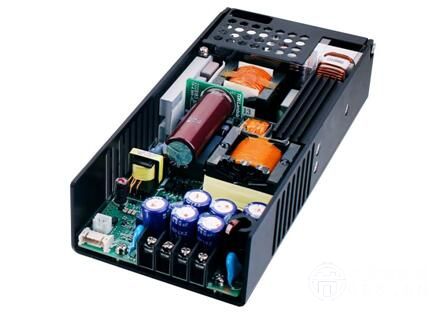

上圖顯示的是TDK-Lambda的基于LLC諧振變換技術的全新CUS350M系列電源，無風扇自然冷卻式、350W交流-直流醫療電源，其滿載效率最高可達94.7%，與傳統拓撲的同類電源相比，約有5%左右的提升。

此外，CUS350M系列憑借新技術的應用，實現了1U高度的扁薄緊湊型設計，在自然冷卻條件下達到8.7瓦/立方英寸的高功率密度，在業界處于領先水平，其小型化的設計使其適于更多的設備安裝需求，自然冷卻可以減少粉塵堆積造成的侵蝕，無風扇噪音為使用者營造安靜、舒適的應用體驗。
