間諧波是一種廣泛存在于電力系統中的特殊諧波。由于電力電子裝置和設備廣泛的使用，導致間諧波的幅值增大。目前中國正在積極發展堅強的智能電網，電力電子是堅強智能電網的重要技術支持，所以未來的智能電網中間諧波將是一個嚴重的問題。文章主要論述間諧波來源和最常見的影響。同時，簡要介紹GB/T24337-2009《電能質量公用電網間諧波》中的主要條文。

0引言

目前電力系統的諧波問題已引起廣泛的關注。通常的諧波一般指頻率為工頻(基波頻率)整數倍的正弦成分。現行國家標準《電能質量公用電網諧波》(GB/T14549-1993)只對這類諧波規定了限值和測試方法，而對于間諧波(interharmonics)，2009年頒布了國標《電能質量公用電網間諧波》(GB/T 24337-2009)，但是相關的文獻資料卻很少，又缺乏測量手段，人們對其關注度較低。實際上間諧波及其影響廣泛存在于電力系統中。隨著電力電子裝置的廣泛使用，特別是分布式電源的接入，智能電網的發展，電網中電磁干擾更趨復雜化，間諧波將會成為嚴重的問題。本文就間諧波的來源、影響以及標準進行簡要分析和介紹，使相關技術人員對此問題有較深入的認識，以利于對國標的理解和貫徹執行，避免對相關問題的誤判。

1間諧波的來源

1.1波動負載

所謂間諧波是指非整數倍基波頻率的諧波，這類諧波可以是離散頻譜的或連續頻譜的。根據傅立葉分解理論，周期性的非正弦量只能分解出(或產生)整數次的諧波。實際上許多負載(不論是線性的或是非線性的)是波動的，在這種情況下對于工頻，“周期性”的前提已不存在，因而用傅立葉理論分析的結果不符合或不完全符合實際。為了說明此問題，假定有某一調幅波電壓

由式(2)可以看出，經角頻率為Ω的調幅波電壓McosΩt調制后，從u(t)的頻譜看，除了穩態電壓中角頻率為hω成分外，各次諧波(包括基波)中增加了旁頻(hω±Ω)成分，其幅值均為M/2。某些負載也可能頻率(或相位)也是波動的，這種波動自然就形成間諧波成分，無須專門分析。

實際上，調幅波很可能存在多個頻率成分(設為n個)，則按式(1)調制的結果為各次諧波(包括基波)均增加n對(即2n個)旁頻成分，這些旁頻成分就是間諧波。

1.2電弧類負載

電弧的伏安特性是高度的非線性而且又是波動的，這類負載主要有電弧爐、電弧焊機、具有磁力鎮流器的放電類型的照明。電弧爐在不同工況有不同的頻譜特性。圖1為電弧爐頻譜示例。從圖中可以看出，電流中除了主要的整數次諧波以外，還有大量間諧波成分，而且熔化期的諧波水平明顯高于精煉期的水平。實際上這類負載是一種特殊的波動負載。

1.3工頻感應爐

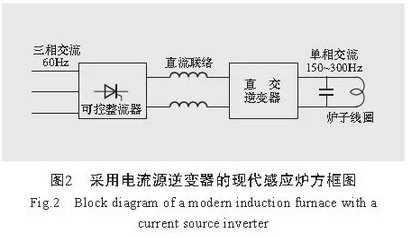

感應爐已經廣泛應用于鍛壓工業中加熱含鐵的和非鐵的原材料?，F(xiàn)代感應爐用電力電子變流器供給爐子感應線圈可變頻率的電流，見圖2。線圈中電流頻率要配合爐子中爐料的性質和數量作適當變化。爐子線圈和電容器形成一個諧振回路。將直流變?yōu)榻涣鞯哪孀兤鞑粩喙┙o電流，以維持震蕩。爐子在相繼完成工作循環(例如由熔化到澆注循環)中，根據爐料性質、溫度和數量不斷改變線圈的電感，從而改變了爐子工作頻率。對于感應爐，典型的頻率是150～1200Hz。

下面舉例說明：1臺12脈動電流源，在直流聯絡線上用電抗器來平滑進入逆變器的電流，見圖2。

在交流側線電流中典型的特征諧波有11、13、23、25等次，同時一些非特征諧波，如5次和7次也有可能存在。但是當爐子由一個工作循環進入另一個循環時，由于逆變器不同輸出頻率組分互相作用，也存在非整數次頻率的電流。逆變器的開關把爐子回路的各種頻率電流，通過基本上穩定(存在小波動)的直流聯絡線電流，反映到交流側功率上?；ハ嘧饔媒Y果，在交流側產生間諧波。間諧波以下列頻率成對出現：

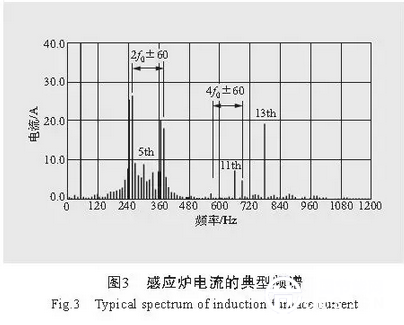

式中：f 0、fs分別為爐子工作頻率和交流電源頻率(基頻，60Hz)。因此，如果爐子工作頻率為160Hz，第一對間諧波電流頻率為260Hz和380Hz;第二對間諧波電流頻率為580Hz和700Hz，幅值比第一對小。感應爐電流的典型頻譜見圖3。在這個特例中，5次諧波是非特征諧波，但是幾乎在所有實際電力系統中，5次諧波都含量不少。隨著爐子完成熔化和澆注循環，間諧波歷時幾秒至幾分鐘，在一個寬廣頻率范圍內慢慢移動。由于造成的間諧波頻率范圍寬，所以在供電系統中可能激發諧振。

1.4變頻調速裝置

大功率晶閘管交流調速裝置已基本上取代傳統的直流調速裝置。交流調速分為兩大類，即交—直—交(AC—DC—AC)變頻器和交—交(AC—AC)變頻器。這兩種變頻器使用中在其供電電流中均有諧波成分，產生的諧波和間諧波頻率fhi均和輸出頻率f0有關，可以統一表達為：

式中：k，m取值為0，1，2……;l為輸出換流器脈動數，和變頻器負載相數有關的系數，l=6為三相負載，l=2為單相負載;p為輸入換流器脈動數;f1為電源輸入的基波頻率;f0為輸出頻率?？梢钥闯?，由于f0的隨意性和可變性(一般 f0 < f1)，fhi 通常就是間諧波。

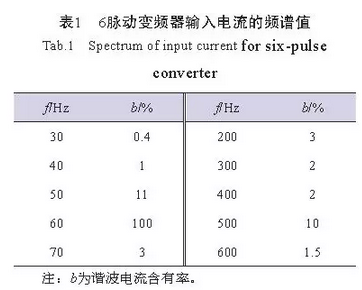

表1為某臺6脈動交—交變頻器在輸入工頻為60Hz，輸出頻率為5Hz時輸入電流的頻譜值。從表中可以看出輸入電流含有很多的間諧波分量。

間諧波電流的計算涉及很多參數，一般需要建立數學模型進行詳細分析。文獻[8]通過各種模型和實驗，對電流型變頻器的諧波做了詳細研究。文獻[10]對一臺40kW 440V交流電動機在不同工況下由AC—DC—AC變頻器供電產生的間諧波做了分析計算。

1.5感應電動機

感應電動機的定子和轉子中的線槽會由于鐵芯飽和而產生不規則的磁化電流，從而在低壓電網中產生間諧波。在電機正常轉速下，其干擾頻率在500～2000Hz范圍內，但電機啟動時干擾頻率范圍更寬。

當然，電動機產生的間諧波也和所帶的負載變動特性有關。例如，鍛造傳動裝置、鍛造錘、沖壓機、電鋸、空壓機、往復活塞泵等都可能是不同的間諧波源。變化負載的間諧波影響在由靜態變頻器供電的變速傳動裝置中也可以看到。

1.6整周波控制的晶閘管裝置

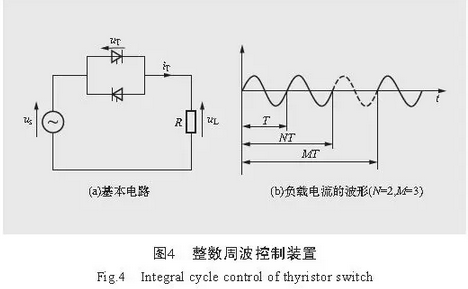

這種控制方式是利用一對背靠背晶閘管去開關完整的半周波電壓，而不是用改變波形(即相控)來控制，見圖4。它應用于長時間恒穩的負荷(例如電爐的溫度控制)，常稱為“猝發開通”(Burst firing)控制。

在這種情況下，電源的基波頻率不能用作傅里葉分析的基礎。因為重復周期亦即所產生的最低頻率現在是可變的次諧波頻率。

若導通的周波數為N，重復波形所經歷的周波數為M，則重復周期為M/f，其中f為電源頻率。低頻率f/M成為基本頻率。以此最低頻率為基準，進行傅立葉分析，可以得到電流的諧波成分。裝置的頻譜示例見圖5。該圖對應N=2，M=3的控制。

可以看出，主要分量是電源電壓頻率的諧波和頻率為(2f/3)的次諧波，而工頻基波(f=50Hz)整數倍的諧波(例如f=100Hz，150Hz，……)均為零。

1.7電源信號電壓

公用電網主要用于為用戶提供電力。然而，經常用它傳輸系統控制信號，例如控制一定類型的負載(路燈、遠方負載開關等)或數據傳輸。從技術觀點看，這些信號是間諧波源，持續時間為0.5～2s(在早期系統最大到7s)，在6～180s的時段內反復。在大部分情況下脈沖持續時間為0.5s，整個順序的時間是大約30s。信號的電壓和頻率是預先確定好的，信號在特定時間內傳輸。

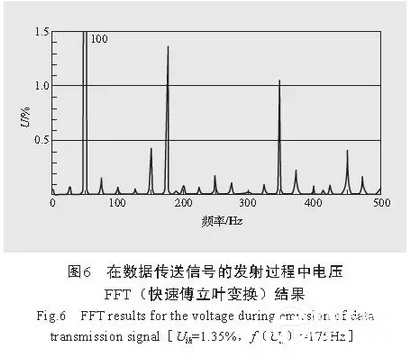

圖6所示為在175Hz頻率進行數據傳輸系統的電壓頻譜(Uih=1.35%)。在這個示例中，其他間諧波是與諧波頻率的互相作用而產生的，量值不太大，不會干擾負載，但200Hz以下(175Hz)的間諧波可能會引起問題。

1.8次同步串級調速裝置

次同步串級調速主要用于繞線式異步電動機，取代傳統的轉子回路中串電阻的調速方法，它是在轉子回路中加一整流器，把轉差功率變?yōu)橹绷鞴β?，再用逆變器，將其反饋電網，改變轉差功率，即可實現調速，見圖7。這種調整方式效率比較高、損耗小、調速范圍寬、性能好，但在逆變器和定子回路中產生間諧波電流。

式中：K1為和變頻器類型有關的計算系數(見表2);K2為對相應間諧波的放大系數;SA為負載的最大視在功率;SK為變頻器連接點的短路容量。

式中：Zh為對應于h次間諧波(h為非正整數)的電網等值阻抗;Xk為由連接點短路容量換算出的電網等值電抗。顯然，K2應通過網絡諧波阻抗分析來決定。

2間隙波的影響

2.1引起電壓波動和閃變

當兩個頻率不同(但相差不大)的正弦波疊加時，其合成波形的振幅將隨時間作周期性地變化，變化頻率為兩頻率之差，這個現象稱之為“拍”(beat)。為說明電力系統中間諧波對電壓波動的影響，設一工頻電壓U1mcosω0t(ω0為工頻角頻率)，在間諧波電壓Uihcosωt(ω≠ω0)作用下，其合成電壓]：

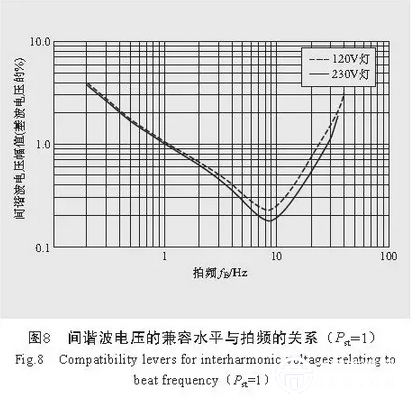

由式(7)可見，合成電壓u(t)的幅值Um是周期性緩慢變化量(因為ω和ω0接近)Um變化范圍為(U1m+Uih)～(U1m-Uih)，變化頻率(ω0-ω)。這就是供電電壓的幅值調制。對于單次間諧波電壓幅值引起120V和240V照明燈短期閃變Pst=1(這是閃變限值標準)和拍頻fB的關系，如圖8所示。所以，為了避免照明燈閃變問題，文獻[15]建議間諧波電壓(低于100Hz)限值應為0.2%。有的文獻則要求對照明設備的產品標準應含對間諧波抗擾性的要求。

2.2引起無源濾波器過載

目前工業上廣泛使用由電容、電感和電阻構成的無源濾波器來吸收諧波和提高用電功率因數，這種濾波器只能做成對某幾次主要諧波有明顯的濾波效果，而很可能對間諧波有放大作用。在嚴重的情況下，會使濾波器因間諧波放大，使其過載而不能正常運行，甚至很快損壞。因此，在有間諧波的場合，使用無源濾波補償器應特別小心。

2.3使電壓波形過零點偏移

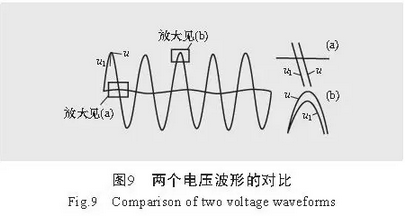

圖9是含和不含1/2倍工頻間諧波的波形的對比，其中v=220sin(100πt)，v1=220sin(100πt)+11sin(50πt+0.02)。

由圖9可見，間諧波既會使波形過零點偏移，又會使正負半波幅值發生變化。間諧波因改變電壓過零點，從而影響任何與電源電壓過零點同步的設備(例如數字繼電器)或自動控制系統正常工作，甚至使其誤動造成事故，而且還會影響傳統諧波測量的結果和準確度，以及使計量儀器產生附加誤差等。

文獻[16]指出：我國在20世紀80年代引入超高壓直流輸電的同時，也接受了諧波不穩定對直流輸電影響的認識，但對于諧波不穩定認識只停留在直流輸電研究圈內，對廣大電力工作者在這方面并沒有普及。目前，國內的情況是電力電子設備應用在各個方面的使用數量和容量都很大，許多系統由于應用不當，造成失穩事故，甚至損壞設備，同時不可避免地發生不同范圍的停電事故。諧波不穩定是“由于系統電壓畸變，以致?lián)Q流器不能與系統同步觸發導致?lián)Q流器換相失敗的這類故障”。因此，間諧波的干擾是導致諧波不穩定的主要原因(應注意，諧波是基波頻率整數倍的成分，不可能使基波電壓過零點偏移，但諧波嚴重時可能形成多個過零點)。

2.4對電視機的影響

和諧波作用不同，間諧波引起的波形畸變，使電壓幅值被調制，這種調制通常使電視機的圖象大小作周期性變化和“翻滾”。即使幅值較小的間諧波(例如0.5%)就可以引起視屏圖象明顯畸變。因此電視機對間諧波非常敏感。為此要求2.5kHz以下的間諧波電壓應不超過0.5%。

2.5干擾電力線上控制、保護和通信信號

1.7節中已指出，公用電網中傳輸大量控制信號，這些信號是有用的間諧波成分(也有相應的標準)，因此對間諧波干擾特顯敏感。研究指出，對于脈動控制(ripple control)的接收機、無線電收音機(包括其他音頻設備)，間諧波電壓(2.5～5kHz)應限值在0.3%以內。

2.6對旋轉電機的影響

文獻[15]指出：為了避免機械共振問題，要非常關注旋轉電機(特別是汽輪發電機組)附近的間諧波(主要是次諧波)。因為旋轉機械轉矩的相互作用涉及次諧波電流。把流入任何發電機的次諧波電流限制到非常小的值是有必要的。這要和發電機制造商研究確定特定頻率下的限值。以前曾在0.1%甚至更小的次諧波電流下出過問題。因此，在有些涉及機械共振的場合，所推薦的0.2%間諧波電壓限值也許要減小，或者可由發電機制造商決定是否有可能改變控制系統，以免發生潛在的機械共振。

3間諧波的國家標準

3.1標準的結構

GB/T 24337-2009《電能質量公用電網間諧波》是目前世界上把間諧波作為電能質量指標單獨制定的唯一標準，標準內容相對較為完整，除了常規的必要內容(如范圍、規范性引用文件、術語和定義、限值等)外，還對用戶限值的分配、間諧波的合成、測量條件、評估和測量儀器等做了規定。標準還有兩個附錄：附錄A(規范性附錄)間諧波電壓含有率與拍頻關系曲線;附錄B(資料性附錄)間諧波及其危害和集合概念介紹。

3.2限值的考慮

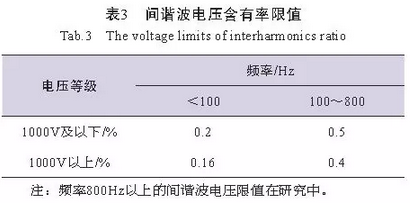

標準的限值主要參考IEC和IEEE相關標準中的規定以及文獻的推薦值。如上所述，間諧波的標準化進程尚處于初級階段，相關的知識和測量數據仍在不斷積累。按照IEC標準，對于從直流分量到2kHz的頻率范圍，間諧波電壓一般限定在0.2%，這主要考慮閃變效應(見圖8)和電源信號系統的負載敏感性才引入了這個值，但對于其他情況的應用，沒有考慮可能的物理影響。國標中的限值如表3所列。表中將1000V以上的標準取得比1000V及以下小一點，主要考慮高壓(1kV以上)對低壓(1kV及以下)的滲透作用，限值應適當嚴一點。

3.3用戶指標的分配

要使標準有可操作性，必須適當規定對用戶指標的分配?？紤]到低于100Hz的間諧波主要是引起電壓波動和閃變，而國標(GB/T 12326- 2008：電能質量電壓波動和閃變)中規定多個波動負荷引起閃變的疊加，常用3次方根公式，因此規定對多個間諧波電壓按下式合成：

4結語

間諧波在電力系統中廣泛存在。本文較詳細地論述了電網中主要間諧波源及其影響，用分析方法或從物理概念上說明其產生的機理。扼要介紹了國家標準的主要條款。以利于專業人員對間諧波現象的認識，加深對國標GB/T 24337-2009《電能質量公用電網間諧波》的理解，避免在實際工作中對相關問題的誤判。
