隨著堅強智能電網建設的深入和全球能源互聯網的發展要求，作為堅強智能電網重要環節之一的用電信息采集系統被賦予了新的、更高的技術和應用要求?，F(xiàn)有用電信息采集系統所采用的通信技術類型多樣，通信效果參差不齊，系統功能實用化效果也存在一定程度的差異，這對用電信息采集系統應用造成了一定影響。為了解決以上問題，文章提出了一種基于新型LTE-230MHz 無線專網的用電信息采集技術以及系統解決方案。該方案充分運用新型LTE-230MHz 無線專網的技術優勢，可提升配用電專用無線通信的通信速率、系統容量、覆蓋范圍以及可靠性，為用電信息采集業務提供有力支撐。

0引言

隨著堅強智能電網的不斷發展，全球能源互聯網作為智能電網的高級階段，在業界形成了廣泛的共識。全球能源互聯網的特征是網架堅強、廣泛互聯、高度智能、開放互動。通過電網廣泛互聯，實現能源資源全球配置，各級電網協調發展，各類電源和用戶靈活接入的堅強智能電網。順應能源互聯網的大趨勢，國家電網公司“信息化、自動化、互動化”堅強智能電網建設穩步推進，極大促進了能源結構和利用效率不斷完善，以滿足未來電力應用的各種需求。

用電信息采集系統是堅強智能電網建設用電環節的重要內容，為智能用電服務提供了業務支撐，成為堅強智能電網建設的重要基礎之一。為了在智能電網與電力用戶之間構建“電力流、信息流、業務流”實時互動的新型供用電關系，滿足電力企業各層面、各專業對用電信息的新需求，迫切要求形成統一的技術標準和方案，全力推進用電信息采集系統建設。

作為用電信息采集系統的業務傳輸載體，通信技術必須滿足高可靠性、廣域的覆蓋性、惡劣環境的適應性等要求，并且要具備靈活的擴展性和互聯互通性。而現有的用電信息采集系統所采用的通信技術類型多樣，通信效果參差不齊，各單位使用的通信方式差異性較大，系統功能實用化效果也存在一定程度的差異。因此，智能用電業務的發展急需建設高性能、高可靠性和安全性的電力無線寬帶通信系統。

針對上述問題，根據目前無線寬帶技術的發展狀況，本文在現有研究成果的基礎上，采用自研產品TDLTE230終端基帶芯片，提出了基于LTE-230MHz電力無線專網的用電信息采集系統，設計出系統解決方案并進行試點應用。應用效果表明，LTE-230MHz電力無線基于電力專用230MHz頻譜資源，采用頻譜聚合技術，實現離散窄帶寬帶傳輸?shù)哪康?，承載實現用電信息采集業務，提高了電力無線寬帶通信系統服務智能電網的能力。

1用電信息采集系統組成

用電信息采集系統綜合了計量、通信和自動控制等技術，能夠及時采集分析電力用戶的用電信息，實現數據采集、數據管理、電能質量數據統計、線損統計分析等功能，從而在技術上為實現階梯電價、智能費控等營銷業務策略奠定基礎。

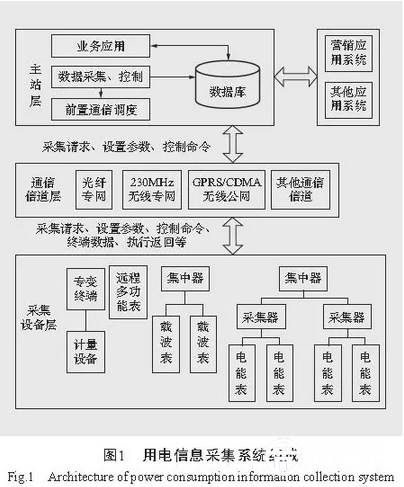

用電信息采集系統主要由眾多智能電能表與采集器、一部或多部集中器、本地/遠程通信信道、主站及其他管理系統構成(見圖1)。智能電能表是用電信息采集系統中最基本的計量和采集裝置，具有高精度計量、數據采集、智能費控、用電基本信息存儲、遠程通信等功能。用電信息采集系統中，集中器是用電信息采集系統的關鍵設備之一。一方面，集中器通過本地信道與采集器或電能表進行本地通信，以獲取并存儲電力用戶的用電數據信息;另一方面，集中器通過遠程信道與主站進行數據信息和控制指令的交互，根據主站下達的指令，進行數據上報和控制指令下發。主站是以在局端的數據庫系統為核心，負責整套用電采集子系統的數據采集任務，并進行各類用電數據等信息的集中存儲、實時控制和在線分析。此外，主站提供相應接口，為營銷管理系統等提供電費統計查詢和管理、線損計算和分析等有力支撐。

2用電信息采集系統通信需求與技術分析

2.1用電信息采集系統通信需求

作為智能電網的重要環節之一，全費控是用電信息采集系統建設的最終目標。通過建設和完善智能雙向互動服務平臺和相關技術支持系統，實現“電力流、信息流、業務流”的雙向互動，全面提升電網公司雙向互動用電服務能力。

用電信息采集系統的通信業務主要有實時抄表、線損管理及費控業務等。業務需求主要來自以下方面：

1)自動化抄表業務。自動采集電力用戶電能表的數據，獲得電費結算所需的電能計量數據和其他信息。該業務要求較低的實時性，較高的安全性和可靠性。

2)線損管理業務。目前主要負責采集各供電點和受電點的有功和無功的正/反向電能量數據以及供電網絡拓撲數據。該業務數據量一般，對實時性和安全性要求一般，要求較高的采集可靠性。

3)費控業務。目前有本地費控和遠程費控兩種形式。該業務數據量一般，對實時性和安全性要求較高，要求高可靠性。

2.2用電信息采集系統通信技術分析

作為用電信息采集系統的實現基礎之一，通信技術主要有電力線載波通信、無線公網通信、LTE-230MHz無線通信以及光纖通信。每種通信技術均有優點和缺陷，表2對上述通信技術進行了對比分析。其中，電力線載波通信方式和3G/4G無線公網方式在性能上對用電信息采集業務需求的滿足程度較低，而光通信方式和新型LTE-230MHz無線專網方式能較好地滿足智能用電信息采集系統的業務需求特性。LTE-230MHz系統是工作在230MHz頻段的無線寬帶通信系統。該技術的優勢在于采用的230MHz頻段為電力行業專用無線通信頻段， 具有低頻段、高速率、覆蓋范圍廣等優勢;與光通信方式相比，LTE-230MHz無線專網在建網和運維方面有著明顯的成本優勢。經過多方面的綜合比較分析，LTE-230MHz系統具有明顯的綜合優勢，在智能用配電領域具有良好的應用前景。

3基于LTE-230MHz無線專網的用電信息采集系統

3.1LTE-230MHz無線專網技術

為了實現對上述用電信息采集通信業務的支持，本文提出了基于LTE-230MHz無線專網的用電信息采集系統技術方案。該系統的技術方案采用電力無線智能頻譜感知、靈活載波聚合、輕型可重構電力無線通信系統協議棧以及基站橫連協同組網等先進技術，具有優越的傳輸性能。LTE-230MHz無線寬帶專網架構見圖2。

1)終端UE。LTE-230MHz系統的無線通信終端直接與行業終端通信，無縫連接，即插即用，實現業務數據的匯聚和上傳、控制信息的下發等功能終端產品的種類、功能、物理接口多樣化，根據業務傳輸數據量、制造成本、功耗、體積等不同需求，既可以提供高性能的CPE系列終端產品，又可以提供低成本小型化的LCM系列終端產品，二者均支持行業常用的UART接口和以太網接口。

2)基站eNodeB。LTE-230MHz增強型無線基站eNodeB是LTE-230MHz系統無線寬帶通信系統的重要組成部分，一端通過空中接口直接和終端連接，另一端通過S1接口和核心網EPC相連，完成空口與地面電路之間的信道轉換與橋接，提供無線信號覆蓋、終端無線接入控制等功能。

3)核心網EPC。LTE-230MHz系統的核心網介于業務主站和無線接入網之間，負責終端認證、終端IP地址管理、移動性管理等終端的網絡管理，負責無線接入網與核心網間鏈路管理、以及業務數據的統一交換控制和傳送，具有可靠性強、集成度高、交換能力大、處理延時短、接口標準化等特點，充分滿足高數據帶寬、高穩定性、易于升級和擴展的部署要求。

4)網管eOMC。LTE-230MHz網管系統基于智能綜合網管平臺技術，提供對核心網、基站、終端設備的配置管理、故障管理、性能管理、日志管理、安全管理等功能，用于提高網絡運維效率，最大程度地降低網絡運營維護成本。該網管系統操作便捷，依據網絡規?？梢造`活部署和擴裁，同時遵循國際、國內通信網管標準，兼容通用的協議接口，便于與第三方系統對接融合。

5)業務主站。行業主站，提供業務數據統計、查詢、分析等功能，保證系統安全高效運行，并管理與其他系統的數據交換。

3.2新型用電信息采集系統

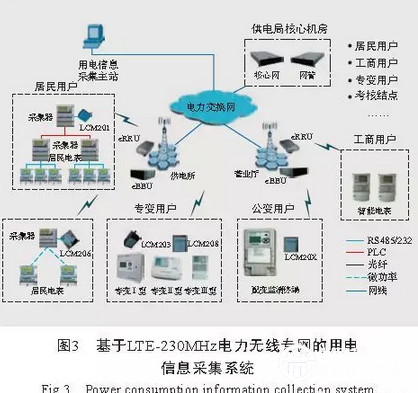

在LTE-230MHz無線專網技術的基礎上，本文提出并設計了新型用電信息采集系統(見圖3)。文章所提出的用電信息采集系統的采集對象包括所有電力用戶，包括各類大中小型專變用戶、各類380/220V供電的工商業用戶和居民用戶以及公用配變考核計量點。系統中所有采集計量終端將用電信息數據采集后通過新型LTE-230MHz 電力無線專網的專用通道送到遠端業務主站。業務主站的下發指令也通過新型LTE-230MHz網絡傳遞到采集計量終端中，以控制電力采集計量終端的操作，實現安全可靠的雙向通信。

新型用電信息采集系統采用自研產品TD-LTE230終端基帶芯片，開發了集中器等終端設備和基站設備的核心部分，用于實現電力業務數據的匯聚和上傳以及控制信息的下發。該芯片集成了主頻達400MHz的DSP處理器和高速本地存儲器，可以快速高效的進行物理層數字信號處理以及MAC層協議解析;同時該芯片具有獨立中頻處理單元，支持中頻數據信號處理以及MAC層協議解析;同時該芯片具有獨立中頻處理單元，支持中頻數據信號的上下行混頻、抽取、濾波等，可以自行完成中頻信號的處理;芯片內部應用了高可靠性的片上集成eDRAM技術，大幅降低產品成本，提升板級調試和開發效率，保證了系統的高穩定性。為了保證該系統的先進性、高可靠性和高效性，該技術解決方案充分集合了頻譜感知、載波聚合以及基站協同組網等前沿技術。

1)頻譜感知：基于認知無線電的智能頻譜感知技術能夠為電力無線專網提供一種經濟、靈活、實用的通信接入手段，緩解部分地區智能用電通信業務因頻譜資源不足導致無法通信的困難，進一步提高接入網的業務承載能力。

2)載波聚合：載波聚合技術的優點在于載波聚合是直接聚合多個成員載波，不需要重新設計物理信道和調制編碼方案。

3)基站協同組網：基站協同組網技術是在沒有核心網設備參與的條件下實現相鄰基站之間的直接通信。橫連協同組網的前提是實現核心網設備與基站設備的一體化。

通過對上述先進技術的整合，文章所提出的基于LTE-230MHz無線專網的用電信息采集系統在復雜用電環境下具有較強適應能力和傳輸可靠性。

4應用效果分析

基于LTE-230MHz電力無線專網的用電信息采集系統技術方案見圖4。LTE-230MHz無線專網能夠迅速解決遠程信道的信號全覆蓋問題，利用230MHz頻點的高衍射和穿透能力，保證全臺區域內信號無盲點的全面覆蓋。LTE-230MHz專網具有高帶寬性能，帶寬獨享，滿足實時在線、順利解決抄收率低的問題，滿足國網公司全采集要求。此外，LTE-230MHz系統傳輸可靠性高，時延小，滿足遠程全費控的傳輸需求。并且230MHz專網解決了公網業務重要優先等級不高的問題，無話務量潮汐現象，無網絡阻塞，實現資源獨享。在擴展性方面，網絡拓撲靈活，可擴展性強，滿足智能電網配用電業務、配網自動化業務的靈活接入。

基于LTE-230MHz無線專網的用電信息采集系統的成功應用，取得了良好的價值和效益。

1)業務承載力強，高速傳輸;支持長數據單幀、分幀發送;適于大型臺區(500戶以上)實時抄收多個數據項應用。

2)大幅降低無線專網的建設和維護投入 覆蓋面積廣，系統容量大，可大大降低單位面積的基站數量，大幅度降低專用網的建設投入，減少維護開銷。

3)為客戶提供靈活、高效的無線傳輸方案。通過載波聚合、OFDM、上下行非對稱配比等技術特性，更為合理和有效的利用頻譜資源，大大提升頻譜使用效率，在可用頻譜資源有限的情況下，為行業應用提供靈活、高效的無線數據傳輸解決方案。

4)為用戶提供高安全、高可靠的解決方案設備可靠性強，穩定性好，安全性高，可廣泛應用于各行業多領域，能大幅度提升無線通信業務的水平和質量，并為行業應用的拓展和演進提供更寬闊的空間。

5)提供多業務集成解決方案，實現規模效應和投資收益最大化系統部署靈活易行，平臺方案成熟通用，可結合實際通信需求，將不同業務集成到統一平臺上，實現規模效應和投資收益最大化。

6)環境適應性強：結合農村、城郊、城市等不同區域電網特點，具有更廣泛的環境適應能力。

5結語

本文分析了用電信息采集系統對通信技術的需求，針對現有的用電信息采集系統中通信技術缺乏統一性和系統功能實用化存在差異性等問題，提出了基于LTE-230MHz無線專網的新型用電信息采集系統。該系統使用230MHz電力專用無線通信頻點，引入頻譜感知、頻譜聚合等TD-LTE第四代移動通信的先進技術，并基于自主研發的LTE-230MHz無線通信芯片和核心設備，構建電力無線寬帶通信專用網絡并實現了新型用電信息采集系統。基于LTE-230MHz無線專網的用電信息采集系統的應用滿足了用電信息采集和智能用電等用電側業務的實時、高可靠通信需求，對智能電網的發展具有重要意義。
