摘要：環形供電回路雖然供電可靠，但由于控制復雜，多見于高壓供電系統。本文在低壓環形供電回路中采用Sepam系列數字式綜合保護繼電器，使控制方案簡化和經濟。

引言

在電力系統中，供電的連續、可靠非常重要。環形供電系統便是為了實現這一要求而采取的系統供電形式之一。而Sepam系列多功能數字式綜合保護繼電器為完成此功能提供了經濟實用的解決方案。此方案多用于高壓環形供電回路，本例說明是Sepam在低壓環形供電回路中的應用實例。

1低壓環網供電方案及技術要求

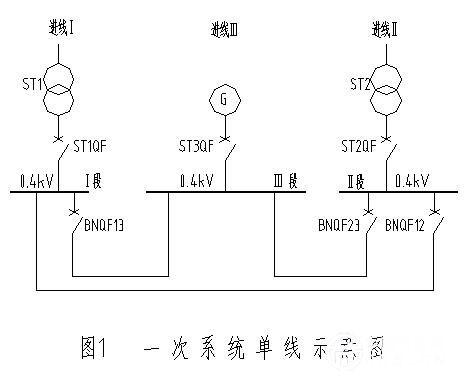

1.1圖1是一個低壓環網供電方案，ST1QF、ST2QF、ST3QF分別是I、II、III段進線主斷路器，BNQF13、BNQF23、BNQF12分別是I-II、II-III、III-I段母線之間的聯絡斷路器。

1.2廠用0.4kv系統備用電源自動投入技術要求

1.2.1廠用0.4kv正常運行方式

廠用0.4kvI、II段分段運行并且互為備用;廠用0.4kvIII段作為外來備用電源。

1.2.2備用電源自動投入(BZT)運行方式：

1.2.2.1被控設備

廠用0.4kv系統由3段0.4kV母線組成。共3個進線斷路器，3個分段斷路器。

1.2.2.2功能

正常運行時進線斷路器ST1QF1、ST2QF、ST3QF均在合閘狀態，分段斷路器BNQF12、BNQF13、BNQF23均在分閘狀態。

A)數據采集

各段母線均設有母線PT，其電壓量直接引入0.4kv廠用電備用電源自動投入(BZT)系統，即功能母線有壓和無壓檢查后，判斷其母線有電壓和無電壓，用于選擇個斷路器投切。

保證備用電源自動投入(BZT)系統只動作一次，以避免分段斷路器合到河道故障線路并跳閘后，而再次合閘。

B)動作方式

備用電源自動投入(BZT)系統工作方式如下：

a、當檢測到第I段0.4kv母線無電壓：

a)若第II段或第III段0.4kv母線同時有電壓，則優先由第II段電源自動投入(BZT)系統經延時斷開第I段0.4kv母線進線斷路器(ST1QF)，然后經延時閉合0.4kv母線進線斷路器(BNQF12)。

b)如若第II段0.4kv母線無電壓，則由第III段電源自動投入(BZT)系統經延時斷開第I段0.4kv母線進線斷路器(ST1QF)，然后經延時閉合0.4kv母線進線斷路器(BNQF13)。

b、當檢測到第II段0.4kv母線無電壓：

a)若第I段或第III段0.4kv母線同時有電壓，則優先由第I段電源自動投入(BZT)系統經延時斷開第II段0.4kv母線進線斷路器(ST2QF)，然后經延時閉合0.4kv母線進線斷路器(BNQF12)。

b)如若第I段0.4kv母線無電壓，則由第III段電源自動投入(BZT)系統經延時斷開第II段0.4kv母線進線斷路器(ST2QF)，然后經延時閉合0.4kv母線進線斷路器(BNQF23)。

1.2.2.3每臺備用電源自動投入(BZT)裝置應安裝在各自廠用0.4kv主盤進線開關柜中。

2為實現以上技術要求配置了施耐德公司的SepamS40型多功能數字式綜合保護繼電器及其附件完成這些功能。

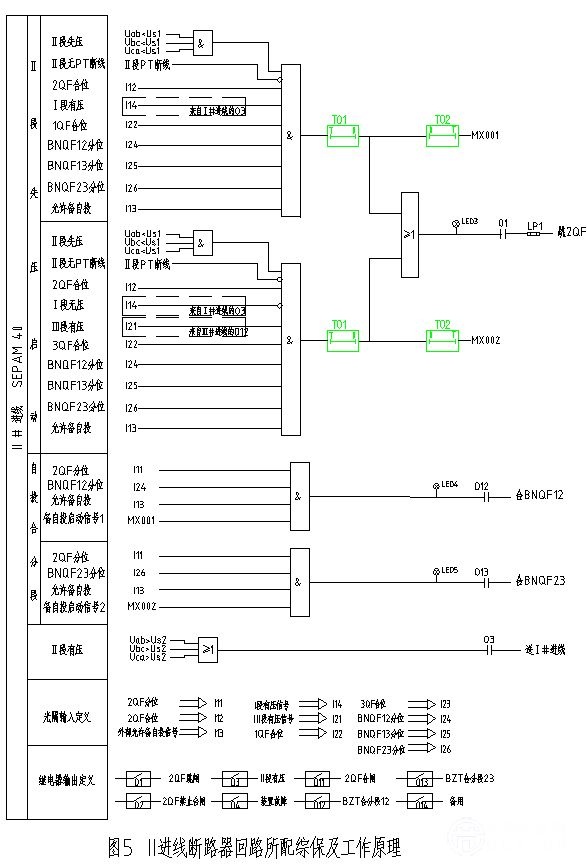

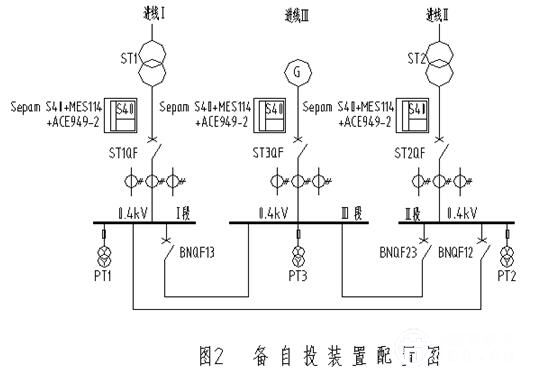

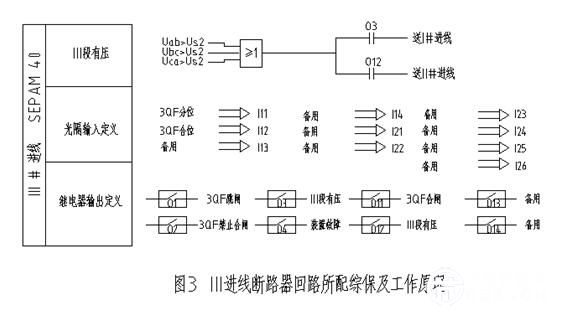

圖2，圖3，圖4，圖5分別SepamS40型多功能數字式綜合保護繼電器的配置原理圖。

3 結語

SepamS40型多功能數字式綜合保護繼電器的配置在低壓環形供電回路中能實現控制、保護、通訊等功能，可滿足高可靠性連續供電的要求。從本文的實例中可看出選用SepamS40型多功能數字式綜合保護繼電器的方案也是比較經濟、實用的。

作者簡介：張尚斌，1966年出生，男，本科，高級工程師，成套總工，電氣成套裝置開發與設計
