0引言

隨著能源危機和環境問題的日益突出，純電動汽車因其低噪音、無污染等突出優點，逐漸成為全球汽車工業領域中的一個重要組成部分和發展方向。相較于以內燃機為動力源的傳統汽車而言，電池為純電動汽車唯一的動力源，以此驅動電機運轉為車輛的運行提供動力，為提高純電動汽車的續航里程，通常需要將動力電池串聯成電池組。由于受動力電池原材料品質、生產工藝、工作環境等因素的影響，動力電池組在經過多次充放電后，電池間差異將逐步顯現。若在電池組充電狀態下將造成容量低的電池過充，容量高的電池未充滿;而在放電狀態下將造成容量低的電池過放，容量高的電池未充分利用，多次反復將使得動力電池組性能下降，嚴重情況下還會引發電池組爆炸等安全問題。因此針對電池組狀態逐漸離散的問題，開發出結構靈活、智能高效的電池組能量均衡系統已成為重要研究方向。當前大多數電池組均衡系統只考慮主動均衡技術，均衡周期較長，本文設計的均衡系統兼顧被動均衡高效和主動均衡能量無損的優點，在考慮成本的前提下可有效提高均衡效果，具有很高的實用價值。

1電池組不均衡度分析

通過對動力電池組的循環充放電實驗、模擬工況試驗可知，動力電池組的不一致性通常包含原始性能參數不一致和電池性能老化程度不一致兩種情況，具體表現在單體電池之間的參數特性如電池端電壓、SOC、內阻等差異。其中端電壓值容易測量，且是單體電池間能量差異的直接和客觀反映，

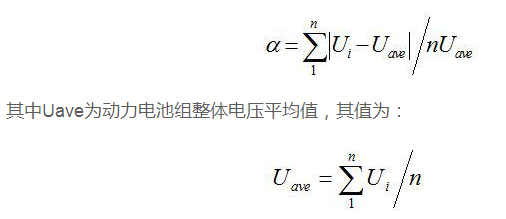

因此本文所述均衡系統以電池端電壓為控制目標參數，進行均衡控制策略設計。定義單體電池端電壓差異度α來衡量動力電池組總體一致性情況：

Ui為各個單體電池端電壓值，n為電池?cái)?shù)目。單體電池端電壓差異度α反應的是動力電池組電壓整體不一致性態勢，這一態勢變化幅度較小，不會因?yàn)槟骋浑姵仉妷褐底兓鴦×也▌?dòng)。同樣可以定義每個電池包內電壓差異度來表征各個電池包內電池一致性情況。

2均衡系統設計

2.1均衡系統總體框架

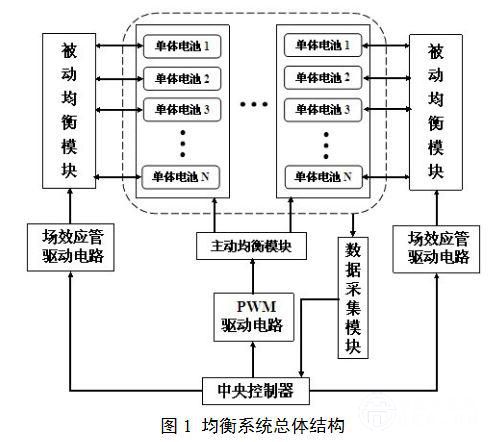

整個動力電池組根據車輛動力性需求可分為若干電池包，每個電池包由若干單體電池組成。本文設計的電池組能量均衡系統結構如圖1所示，該均衡系統包含以下幾大功能模塊：數據采集模塊實時監測電池組單體電池電壓信息，作為均衡電路是否工作的依據參數;被動均衡模塊作用于每個電池包內單體電池之間，以各自電池包內單體電池平均電壓為目標參考值進行動態均衡，以此作為后續主動均衡的基礎;主動均衡模塊作用于各個電池包之間，以被動均衡后電池包平均電壓為目標參考值進行動態雙向均衡;中央控制器根據數據采集模塊監測到的電池電壓參數，依據設置好的均衡策略，分別控制被動均衡模塊和主動均衡模塊的工作狀態，其中被動均衡模塊場效應開關管由通用IO口輸出高低電平，經由驅動電路進行控制，而主動均衡模塊場效應開關管由控制器相應PWM模塊產生周期和占空比可控方波，經由PWM驅動電路進行控制。

2.2被動均衡理論分析

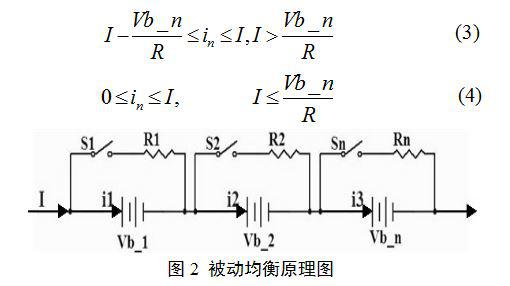

被動均衡基本電路特征為將一個功率開關管和耗散電阻串聯后，再與電池包中的每個電池并聯，通過“分流”需要均衡的電池電流，以此來控制各單體電池的均衡過程，具有電路結構簡單可靠、性價比高的優點。被動均衡電路原理圖如圖2所示，其中I為充電電流，Vb_n為各個單體電池電壓值，in為各個單體電池電流，Rn為耗散電阻，Sn為功率開關管。在動力電池組充電過程中，若某單體電池電壓高于均衡閥值，則導通功率開關管，對該電池充電電流I進行分流，從而使其充電速率比其它電池慢。忽略功率開關管的阻抗，則單體電池充電電流為：

在動力電池組放電過程中，若某單體電池電壓高于均衡閥值，則導通功率晶體管以增加該電池的有效負載，從而使其放電速率比其它電池快，在此不再贅述放電過程中的電流關系表達式。根據單體電池電壓和電池包內單體電池電壓平均值之差，由中央控制器通用IO口輸出高低電平來模擬可控方波的生成，設置其占空比和周期的大小，以此控制被動均衡的工作狀態。被動均衡電路設計時必須注意功率開關管和耗散電阻的選擇，以使均衡電流保持在合理范圍內。如果均衡電流過高則功耗會很大，將引起電池包升溫且增加電子元器件負擔;如果均衡電流過低則需要很長時間才能起到均衡作用，這會降低電池均衡效率，甚至失去均衡意義。

2.3主動均衡理論分析

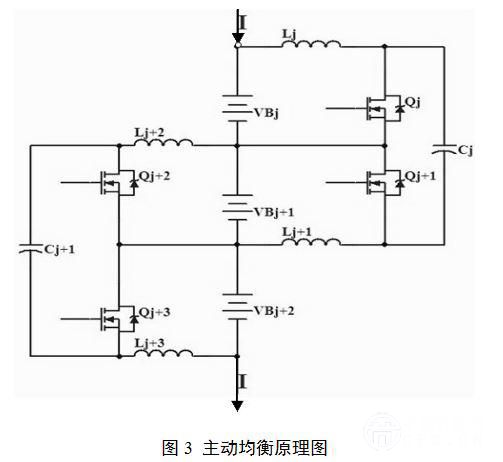

如圖3所示，主動均衡功能模塊由輔助儲能電感、儲能電容、功率開關管組成。每對電池包之間配置一個主動均衡模塊，以被動均衡后電池包平均電壓為參考值，它既能向低于平均值電壓的電池包轉入能量，使其電壓值向平均值靠攏，又能從高于平均值電壓的電池包轉出能量，同樣使其電壓值向平均值靠攏，實現動態雙向無損均衡。

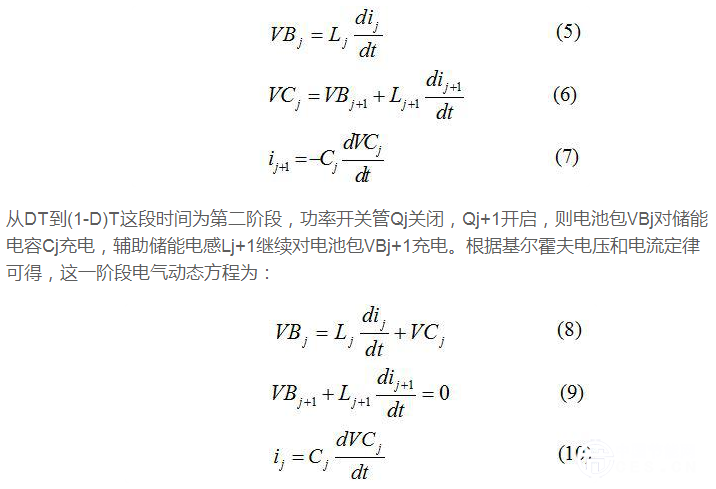

以j均衡模塊為對象進行電路原理分析，定義D為PWM占空比，T為周期，初始狀態下儲能電容Cj電壓等于電池包VBj和VBj+1電壓之和。假設某一時刻電池包VBj電壓高于電池包VBj+1，忽略電池包等效內阻和功率開關管阻抗，其電路分析過程如下：從零到DT這段時間為第一階段，功率開關管Qj開啟，Qj+1關閉，則電池包VBj對電感Lj充電，儲能電容Cj對電池包VBj+1和輔助儲能電感Lj+1充電。根據基爾霍夫電壓和電流定律可得，這一階段電氣動態方程為：

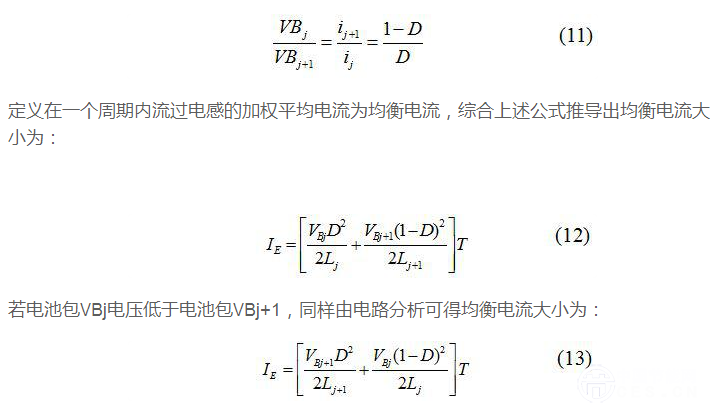

輔助儲能電感工作在DICM模式，電池包電壓之比和電感電流及PWM占空比之間的關系為：

由公式(12)和(13)可知PWM周期T和占空比D是決定均衡電流大小的關鍵因素。控制單元根據電池包電壓參數，調節PWM占空比和周期來控制開關管的導通和關斷時間，從而實現電池包之間的動態能量轉移，達到均衡效果。

3均衡控制策略流程圖

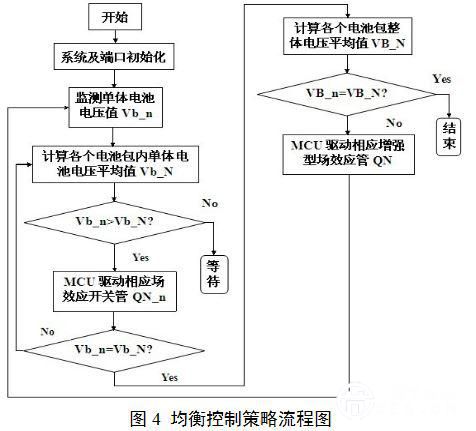

均衡控制策略具體實施過程如圖4所示，首先進行均衡系統中央控制器各個寄存器和端口初始化。其次數據采集模塊實時監測各個單體電池電壓，由中央控制器內置程序計算各個電池包內單體電池電壓平均值，作為單體電池是否進行被動均衡的依據。若某一單體電池電壓高于此平均值，則中央控制器相應通用IO口電平狀態變化，輸出控制信號經由驅動電路驅動場效應開關管開啟，進行單體電池被動均衡。這一過程持續進行，直到單體電池電壓與平均值之差小于限定閥值。再次中央控制器內置程序計算各個電池包整體電壓平均值，作為

電池包之間是否進行主動均衡的依據。只要電池包電壓與此平均值之差不小于限定閥值，就由中央控制器PWM模塊產生周期和占空比可控方波，經由PWM驅動電路來控制場效應開關管的開閉，以此進行電池包間的主動均衡。均衡控制策略中限定閥值需根據實際情況進行設置，其值設定的越小則均衡周期越長，反之則均衡周期短而均衡效果略差。
