【摘要】本文分析介紹了600MW燃煤發電廠凝結水泵變頻運行方式的優化方案。實踐證明，優化后的運行方式安全可靠，凝結水泵變頻運行時，凝結水泵電機單耗降低10%左右，經濟效果明顯。

1、概述

華潤電力登封有限公司2×630MW機組汽輪機為東方汽輪機廠引進技術生產的超臨界機組，每臺機組配備兩臺100%容量的立式多級離心水泵，額定流量為1690t/h ，A泵為變頻調節，B泵為工頻泵。A凝結水泵為主運行泵，除氧器水位調節閥全開，水位由變頻調速控制，減少了調閥節流引起的凝結水壓力能損失，降低了凝結水泵電耗，節能效果明顯。但由于機組經常參與調峰運行，在低負荷時，凝泵變頻頻率仍有下調的空間。根據實際運行情況，在A凝結水泵變頻運行時，我們在保證系統安全的情況下，開啟除氧器水位調節閥旁路電動門，進一步降低管道阻力，以更好地達到節能降耗的目的。

為適應運行方式變化后的凝結水系統運行要求，需要對原來的除氧器水位調節系統和凝結水泵控制邏輯進行優化，實現變頻泵與工頻備用泵之間的聯鎖，及除氧器水位調節系統的正常投入，確保凝結水系統的安全可靠運行。

2、除氧器水位調節閥的優化

上圖為我公司凝結水系統圖，凝汽器里的凝結水通過凝結水泵升壓后，經過精處理裝置、軸封加熱器、再依次通過低壓加熱器后送到除氧器。

凝結水泵工頻運行時，除氧器水位調節閥旁路電動門關閉，通過除氧器水位單沖量調節，自動控制除氧器水位調節閥開度，調整除氧器水位。凝結水再循環調閥投自動

凝結水泵變頻運行時，除氧器水位調節閥全開，除氧器水位調節閥旁路電動門開啟，通過除氧器水位單沖量調節，自動改變凝結水泵轉速控制凝結水流量，調整除氧器水位。凝結水再循環調閥投自動。

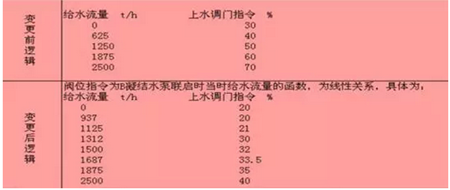

低負荷300MW時，變頻凝結水泵與工頻凝結水泵出力存在較大差距，凝結水流量相差800t/h。在變頻運行凝結水泵跳閘時，聯鎖關閉除氧器水位調節閥旁路電動門，超弛關除氧器水位調節閥至凝泵跳閘前給水流量對應的開度，控制凝結水流量，減小除氧器水位波動。原邏輯定值偏大，通過試驗得出除氧器水位由調閥控制時，調閥開度與給水流量的對應關系，并優化。

3、除氧器水位調節閥旁路電動門的優化

除氧器水位調節閥旁路電動門為直徑426mm電動閘閥，全行程關閉時間為120S。由于低負荷300MW時，變頻凝結水泵與工頻凝結水泵出力存在較大差距，凝結水流量相差800t/h。當備用工頻凝結水泵聯動時，在除氧器水位調節閥旁路電動門完全關閉期間，將給除氧器多上水25噸左右，對于有效水容積為240噸的除氧器，會造成除氧器水位大幅上漲，不利于系統安全穩定運行。

在機組滿負荷穩定運行，除氧器水位調節閥旁路電動門全開時，就地手動門緩慢關閉電動門，觀察凝結水流量與凝結水泵電流。在電動門關閉至60%開度時，凝結水流量與凝結水泵電流無變化，以此開度重新定位電動門全開行程。重新定位后的除氧器水位調節閥旁路電動門關閉時間為70S，減小電動門關閉時間，從而降低了系統風險。

機組穩定運行時，除氧器水位調節閥旁路電動門將長期保持開啟，為保證電動門能安全可靠關閉，對除氧器水位調節閥旁路電動門定期進行開關活動，并將此項工作添加到機組定期工作中。

4、凝結水泵變頻調節與凝結水再循環調閥的優化

通過上述優化后，在負荷300MW時，發現凝結水泵流量在550t/h至750t/h間波動，造成凝結水泵電流，除氧器水位，低加水位，機組負荷隨之波動，系統運行不穩定。

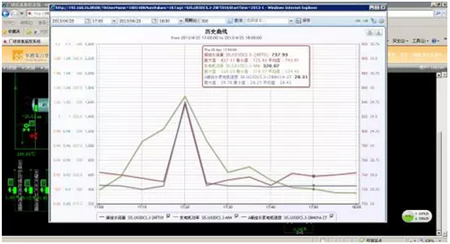

下圖為機組負荷300MW時，凝結水泵電流與凝結水流量曲線

圖中各曲線標示為：紅色線為凝結水流量，藍色線為變頻凝結水泵轉速，綠色線為機組負荷。數據表明：機組負荷在300MW時，凝結水泵變頻運行，凝結水流量周期波動。

分析機組低負荷300MW凝結水流量波動時的各項參數，發現凝泵變頻調節指令動作正常，最低指令至20Hz，但變頻器頻率最低至25Hz不再下降，未能跟隨指令降低，不能滿足調節需要，且在凝結水泵轉速降低凝結水流量降低時，凝結水再循環調閥自動開啟。分析查找原因為，邏輯“凝結水水泵出口母管壓力低，閉鎖凝結水泵變頻指令減”中的壓力設定值為1.0MPa，定值偏高，致使凝泵變頻降至25Hz時不在降低。凝結水再循環調閥當凝結水流量≤540t/h時自動開啟，且為防止調閥沖刷，開啟時指令直接開至10%，致使凝結水流量隨再循環調閥的動作而波動。在滿足凝結水泵汽蝕安全的前提下，降低凝結水泵出口母管壓力定值。將“凝結水水泵出口母管壓力低，閉鎖凝結水泵變頻指令減”中的壓力設定值，由1.0MPa修改為0.85MPa。將“變頻凝結水泵運行時出口壓力低，聯啟備用凝結水泵“中的壓力設定值，由0.8MPa修改為0.7MPa。將凝結水再循環調閥自動開啟邏輯修中凝結水流量由540t/h修改為500t/h。

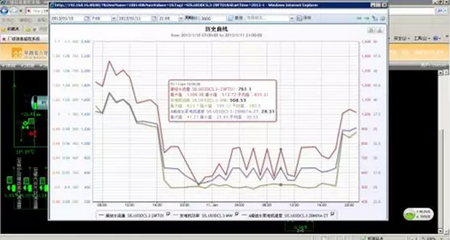

下圖為邏輯優化后，凝結水泵電流與凝結水流量曲線。圖中各曲線標示為：紅色線為凝結水流量，藍色線為變頻凝結水泵轉速，綠色線為機組負荷。

數據表明：機組負荷在300MW時，凝結水流量穩定，系統運行正常。

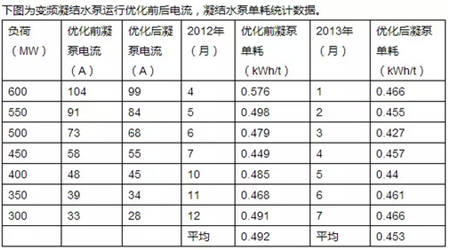

實際數據證明，凝結水泵變頻運行方式優化后，各負荷段凝結水泵變頻運行時的電流下降了5A左右，凝結水泵單耗平均降低10%。在沒增加投入的前提下節能效果顯著。

2013年全年12個月，我公司2×630MW機組凝結水泵耗電率在華潤控股同類型機組中連續排名第一。

5、結束語

凝結水泵變頻運行時，全開除氧器水位調節閥旁路電動門，減少了管道阻力，降低了凝結水泵電耗。在保證設備安全的前提下，通過邏輯優化，使凝結水泵變頻運行時的節能效果進一步提升。對同類型的其他機組有借鑒和推廣的價值。
