筆者根據在煉鐵生產40余年的實踐，總結了如下6項節能減排的工藝技術：爐頂裝料過程中均壓放散的煤氣回收，加壓熱風爐煙道廢氣作為高爐煤粉噴吹用惰性氣體，高爐煤氣干法除塵系統煤氣回收時的溫度掌控，高爐干法除塵的防腐技術，新型旋風除塵器，高爐低噪音煤氣壓力調節閥。并試圖從原理和實際應用上加以介紹，以引起同仁們的討論和應用，想起到拋磚引玉的作用。

1 爐頂裝料過程中均壓放散的煤氣回收

高爐是高溫高壓冶煉的容器，高爐生產中要不斷從爐頂裝進鐵礦石與焦炭,，而礦石焦炭是在常溫常壓狀態下由料車提升或膠帶機運至爐頂再裝入高爐，裝入過程中的裝料罐(稱量罐或大鐘斗)有一個泄壓放散后受料,充壓均壓后再往爐內布料的過程。泄壓放散至空中的是高爐煤氣，這部分煤氣進入爐頂消音器,經消音除塵后排進大氣。這是含約3000kJ/m3熱值的二次能源(1000m3高爐煤氣約相當100kg標準煤)，不想辦法回收利用既浪費能源又污染環境, 損害人類。

根據高爐裝料工藝、冶煉強度、頂壓、料罐大小等, 生產中表明,裝料均壓放散過程排入大氣的工況煤氣量為10-20m3/t, 雖只占噸鐵煤氣的1%左右，基數大了其排放量也是十分驚人的，年產200萬t的2500m3高爐年放散量2500-3000萬m3,2013年全國高爐產生鐵7億多噸, 僅此項排放量是100億m3。這些煤氣中含CO：23-24%，CO2：16-23%，人在含有CO濃度500mg/m3的環境中只要20min就有中毒死亡危險,有劇毒的高爐煤氣是毒害人類的重武器，這些CO排入大氣中雖得到稀釋但仍危害人類健康,比CO2溫室氣體危害要嚴重得多。同時其能源損耗也十分驚人。全人類都在減排溫室氣體,煉鐵同仁更應迅速行動起來回收這部分煤氣并加以利用。企業是技術創新和開發的主體，有為者建議大膽償試,放眼社會資源利用和降低污染。如果搞好了在世界上應當首創。

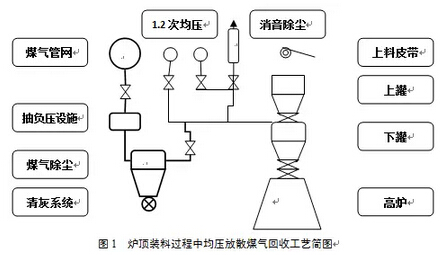

我們?cè)_(kāi)發設計了一個處理回收工藝及設備見圖1，投資回收期約半年。這種方式又可分燃燒排放方式和回收進企業管網方式,燃燒排放方式排進大氣的是CO2，能源沒得到應用，不宜應用。進管網方式為企業增加新的能源、減少排毒，建議采用。

煤氣管網中的煤氣有10kPa的壓力,高爐稱料罐內煤氣放不凈,也可設定下料罐與大氣之間某一低壓差條件下開上料閥受料(或再開一次原有均壓放散閥)，此時煤氣回收率可達95%左右。若開發一個抽負壓裝置則可100%回收。此外從裝料均壓放散煤氣回收時間程序上是可滿足要求的。

xc公司今年在1#高爐大修中擬增設裝料均壓放散煤氣回收裝置,介時可為同行提供寶貴的實例。

2 加壓熱風爐煙道廢氣作為高爐煤粉噴吹用惰性氣體

高爐熱風爐煙道廢氣在高爐噴吹煤粉的制粉系統,做為干燥劑和降低系統O2含量惰化作用,在我國己近40年歷史了，為保證高爐噴煤的安全和節約能源起到的巨大的作用,技術上已日臻成熟。當前存在的問題是高爐煉鐵工藝中N2用量不斷攀升,N2資源和壓N2能力受限,出現高爐用N2和噴煤用N2不平衡,相互爭用的問題。

(1)高爐用N2不斷增加。有十幾處需用N2,僅爐頂無料鐘用N2原設計500-800m3/h,而現在2500m3以上高爐實際用N2都大于2000m3/h。一座高爐在裝料一均都采用半凈煤氣的條件下的耗量大至在5000m3/h以上。

(2)高爐噴煤的煤粉多為煙煤與無煙煤混合噴吹,為保證安全,噴吹罐組的加壓、倒罐、噴吹、二次補氣等多用N2,加之多屬稀相噴吹,沒能真正實現濃相噴吹,因此耗N2量高。

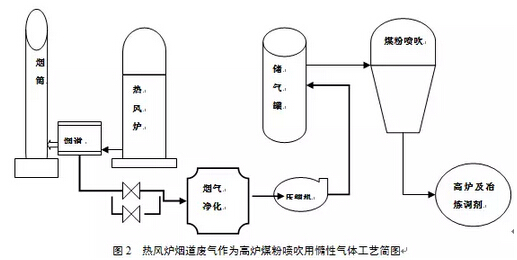

介于這種局面,和同志們共同開發出利用熱風爐煙道廢氣加壓后代替現有的N2和壓縮空氣用于噴煤。其工藝如圖2所示。

熱風爐煙道廢氣完全可做為噴吹煤粉的惰性氣體和載氣,其成份見表1,它是兩種惰性氣體的混合氣。改當前加壓空氣或N2作為噴煤載氣為加壓煙道廢氣作為噴煤載氣,吸入口稍增加簡單除塵和脫水設施即可應用,其惰化效果應比純N2還好。

由表1中可看出煙氣中含CO2近30%,比用壓縮的N2多了30%CO2,進入高爐后與爐內C發生反應：CO2+C=CO，產生還原劑CO,富化了還原劑成分,帶入的C原子節約了能源,某種程度上減少了CO2的排放量。此外它優先與煤粉中的C發生氣化,某種程度減少焦炭的氣化反應,進而保護了焦炭的強度。為減排做貢獻，一舉三得。同時也使高爐冶煉行程弱為發生了一定的變化,CO2在風口前發生氣化反應是吸熱的,而在高爐中上部參加間接還原又放出熱量,有利間接還原的發展。這對進一步使用高風溫和發展間接還原都有利，因噴煤帶入氣體量很有限,不會給高爐冶煉行程帶來大的影響。

3 高爐煤氣干法除塵系統煤氣回收時的溫度掌控

高爐大修或新建高爐開爐,對于濕法煤氣回收系統，高爐點火后煤氣回收條件是送風風口全部著火，煤氣檢驗合格即可回收并網。新的問題是，近年來多采用布袋干法煤氣回收系統，要求爐頂煤氣溫度達到一定時才能回收，且各家規程規定布袋除塵器接收煤氣條件是爐頂溫度在100—250 0C范圍內。設置低溫限是防止結露粘布袋，設置高溫限是防止燒布袋。新開高爐爐頂煤氣溫度提高較慢，多在著火后近15h，尤其濕料開爐，造成煤氣長時間不回收，有的長達20h以上，大量高爐煤氣放散入空中,產生浪費和污染環境,每小時數十萬有毒的高爐煤氣放入大氣,比排CO2危害更大。

為此建議，送風點火前先送幾個小時冷風(100～200 ºC)，對料柱干燥和加熱，這樣點著火后頂溫升得較快，實際上只要送風風口全部著火,料柱內殘氧全部趕盡就可回收煤氣,不必?fù)?dān)心布袋結露而粘結，這樣可加速煤氣回收。但對帶風裝料，爐頂粉塵排出量大不宜采用。這里有個認識問題：有些布袋煤氣除塵系統規程中要求爐頂溫度在100—2500C時才能回收煤氣,有甚者把下限溫度提到120 0C。筆者認為這是江南幾十年前干式布袋除塵開發應用時的做法,沒有足夠理論根據，值得商討，不宜照搬。規程也有不正確的時候。造成布袋結露掛臘的充分必要條件是：煤氣中水蒸汽濃度和溫度同時具備結露條件時，才能結露，缺一條件就不會結露。

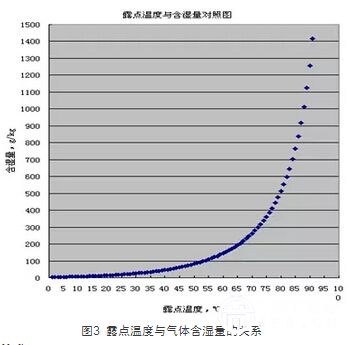

上世紀70年代煉鐵設計資料手冊就有關于大氣濕度與結露溫度關系的介紹，將其制成圖3?？蓪t頂煤氣中含濕量算出與對應的露點溫度查表得出，此時的露點溫度就是允許煤氣回收溫度，筆者簡易計算表明，爐頂溫度大于30 0C可回收煤氣，且有多次實踐。

2006年12月鞍鋼新4高爐(2580m3)開爐，且冬季,采用濕熄焦和全人造富礦開爐，包括大氣濕度在內計算的的爐頂煤氣含濕是在16g/m3左右，對應的結露溫度是190C，此時爐頂溫度達30 0C即可回收煤氣，實際當時600C回收了煤氣，結果很好。

2011年8月16日江南一座1780m3高爐新建開爐，采用布袋除塵回收煤氣系統，同樣用廢舊枕木填充爐缸，16個風口送風點火，風口著火到煤氣回收完不剄30min，當時爐頂溫度37—38 0C，幾乎是盛夏的大氣溫度，原預計要堵塞2—3個布袋箱體，但結果一根布袋都沒掛粉和堵塞,安全順利開爐。

再有各企業高爐噴煤的制粉系統,其磨煤收煤布袋系統都控制≤70℃,再高怕布袋著火，磨的煤多為洗精煤,其含水都在12%以上,其磨煤的干燥劑或載氣中含H2O遠高于高爐煤氣中的H2O,其含粉濃放多在500g/m3(高爐煤氣含塵30g/m3左右)，制粉系統均正常運行。上世紀六十年代鞍鋼同志在建制粉噴煤車間時,計算鞍山地區磨制煤粉布袋結露溫度是54℃,收粉布袋箱溫度一直控制在≤70℃,己運行了近50年，掛蠟堵袋幾乎沒有。當前仍有一些同志糾結,尤其是在制定操作規程上。

由此可說明，燒結生產主抽風機前的除塵方式，也可改傳統的電除塵為布袋除塵以提高效率，且有很多實例了。

4 高爐干法除塵的防腐技術

高爐煤氣采用干法除塵凈化，給企業帶來節水、TRT多發電、提高風溫、減少污染等諸多好處。筆者曾根據實際核算這項技術可降低噸鐵成本12-15元/t。但同時出現管道被腐蝕的現象,如某2002年才有高爐煉鐵的企業,至2013年因煤氣管網蝕壞嚴重，被迫在管道外部采用全線包裹防漏措施。究其原因是高爐煤氣含有Cl-和SO2-,同時煤氣中含有H2O蒸氣,結合后生成鹽酸和次硫酸,對鋼管道產生腐蝕,尤其是進口礦量增加,Cl-更高,這一現象越來越嚴重，有的甚至影響后道工序的生產?，F(xiàn)在的辦法是:

(1)有的企業采用煤氣布袋除塵出口處?kù)F化噴灑石灰水，使其生成CaCl和CaSO3(在水中沉淀),其后端增設旋流脫水裝置,水循環使用,建個小型沉淀池,固體物沉淀回收，以解決后部高爐煤氣管網腐蝕問題。

(2)重力除塵器或旋風除塵器出口至布袋除塵器入口的半凈煤氣管道上采用噴涂50mm的耐材,防止點蝕。

5 新型旋風除塵器優于進口設備

在高爐粗煤氣和半凈煤氣處理上,干法凈化上大量購買國外的旋風除塵器,濕法上大量購買比肖夫和戴維鐘水洗凈化設備,這些設備運行成本高,維護費用高,難于調節,耐磨塊掉落堵塞缷灰系統。鞍鋼在高爐改造中，采用濕法的則引進了6臺比肖夫塔，燃?xì)鈴S在使用時吃了不少苦頭，主要是重力除塵效率低，比肖夫旋流塔磨損嚴重。而在后來改造中則采用干法除塵，也不再引進旋風除塵,而是與鞍山享通公司合作開發了新型旋流除塵器(螺旋筒式旋風除塵工藝設備，發明專利號：ZL200510073304.1)。從2006年第一臺旋流除塵器用在4高爐(2580m3)至今，國內已有幾十臺投用，爐容在1000-4860m3不同級別的高爐上。與傳統的重力除塵器比,其直徑縮小了一半,除塵效率提高到75-85%，眾知的重力除塵器最好的效率最好的是50%，其提高率是50%以上。從鞍鋼4高爐運行10年實踐表明，完全克服了引進的設備弊端，效率提高后帶來布袋壽命的延長，設計一年更換的布袋已延至3年以上。10年來也沒有維修過。

6 高爐低噪音煤氣壓力調節閥

高爐煉鐵自上世紀50年代就改為高壓操作，是3高理論之一,都是在高爐凈煤氣出口與企業煤氣管網處設置調壓閥組組(有的叫傍通閥組，鞍鋼習慣叫高壓閥組)，是在一根煤氣總管上并聯安裝3-4臺不同直徑的閥門,根據高爐頂壓的要求,開、關、調節不同通徑的閥門來達到目的,同時這些閥門必配置電動和氣、液動傳動裝置,以滿足反應速度要求。傳統的調壓閥組還帶有一DN200mm常通管以保護鼓風機，這對TRT出力受到制約。2009年鞍鋼新5高爐(2580m3)改造中新開發了一種由一個鐘型閥組成的液壓驅動無級可調調壓閥(煉鐵高爐用的低噪音煤氣壓力調節閥,專利ZL200820011354.6)。使用至今效果良好，由傳統的調壓閥組調節的高爐頂壓在5kPa范圍內波動，新型閥門調節的高爐頂壓在1kPa范圍內波動。已運行6年效果甚好，也建議擴廣應用。
