【摘要】隨著國家對火力燃煤發電機組超低排放要求的實施，華潤電力登封有限公司踐行綠色環保的生成理念，通過對#1、2鍋爐燃燒器、配風系統的改造以及運行調整，有效降低了脫硝系統入口的氮氧化物的濃度，從而實現了氮氧化物的超低排放，取得了良好的經濟效益和社會效益。

1 概述

隨著環境問題的日益突出，國家實施火力燃煤發電機組超低排放，對火力發電廠煙氣排放濃度的限制越來越嚴格，已投運火力燃煤機組都要求通過技改加裝脫硝設備及系統，脫硝設備及系統是采用化學或物理的方法降低煙氣中的氮氧化物濃度，但是脫硝系統降低氮氧化物的濃度有限，且對脫硝系統入口的氮氧化物濃度有一定的要求，因此華潤電力登封有限公司通過對#1、2鍋爐燃燒器改造、配風系統改造以及運行調節手段降低氮氧化物生成量，控制鍋爐煙氣中氮氧化物濃度，再結合脫硝系統，最終實現煙氣中的氮氧化物超低排放。

2 燃煤機組氮氧化物生成機理

在煤粉燃燒過程中，氮氧化物的生產是燃燒反應的一部分，燃燒所生產的氮氧化物主要是NO和NO2，統稱NOX。NOX生成途徑主要有三種：

(1)熱力型NOX：是空氣中的氮在高溫(1300℃以上)下氧化產生NOX，當溫度低于1300℃時，NOX的生成量很少;

(2)快速型NOX：是由于燃料中碳?xì)浠衔锔邷胤纸馍a(chǎn)的CH自由基和空氣中的氮?dú)夥磻?yīng)生產HCN和N，再進一步與氧氣作用以極快的速度生產NOX?？焖傩蚇OX生成量較少，一般不到NOX總生成量的5%。

(3)燃料型NOX：是燃料中含氮化合物在燃燒中氧化生產的NOX。燃料型NOX除與燃料特性有關外，還與鍋爐運行狀況密切相關，占NOX總生成量的80%～90%。

3 鍋爐系統的優化改造及運行調整

華潤電力登封有限公司一期工程2×320MW機組#1、#2鍋爐均為DG1025/18.2-II12型亞臨界自然循環汽包爐,采用鋼球磨中儲式制粉系統、熱風送粉，直流式百葉窗水平濃淡燃燒器，四角布置，切向燃燒方式，尾部雙煙道布置，煙氣擋板調節再熱汽溫，噴水減溫控制過熱汽溫，容克式三分倉回轉式空氣預熱器，刮板撈渣機連續固態出渣，平衡通風，全鋼構架，露天島式布置。

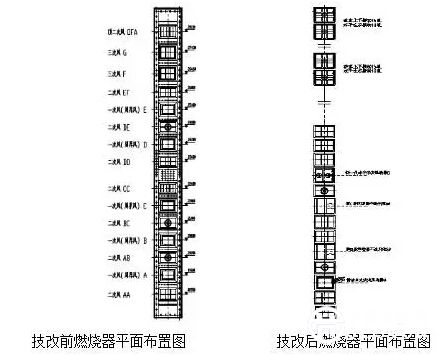

鍋爐爐膛采用四角布置、切向燃燒、固定直流式煤粉燃燒器，假想切圓直徑為Φ790mm。每角燃燒器共布置15層噴口，包括五層一次風噴口(其中B層為小油槍燃燒器)、七層二次風噴口(其中二層布置有大油槍燃油裝置)，兩層三次風噴口、一層頂二次風(OFA風)噴口。所有一次風均采用百葉窗式水平濃淡燃燒器。頂二次風噴口方向反切15°，有利于消除煙氣殘余旋轉，減小兩側煙氣偏差。大油槍燃油裝置由二層布置在二次風噴口中的8只簡單機械霧化油槍組件組成，供鍋爐點火和低負荷穩燃用。

鍋爐制粉系統形式為鋼球磨中間儲倉制熱風送粉系統，每臺爐配套4套制粉系統，煤粉細度R90=10%，對應兩個煤粉倉。一次冷風經冷一次風機升壓后在進入空預器之前分成兩路，一路經過空預器被加熱后與另一路冷風混合調溫，混合后熱風輸送煤粉進入燃燒器。二次冷風經送風機升壓后進入三分倉空氣預熱器，經空氣預熱器加熱后的熱二次風分兩路：一路進入鍋爐的二次風大風箱，另一路作為干燥熱風進入磨煤機干燥原煤。

3.1 鍋爐燃燒器改造

一次風采用新一代水平濃淡風煤粉燃燒技術，并采用噴口強化燃燒措施，有效降低NOx排放，保證高效燃燒;高濃縮比、低阻力新一代煤粉濃縮技術，確保煤粉及時著火，加強燃盡效果，同時有效緩解氣溫偏差過大問題;A層燃燒器采用新一代水平濃淡微油點火燃燒器，D層燃燒器采用新一代水平濃淡燃燒器，加大側邊風，寬度為100mm。噴口周圍保留10%噴口面積的周界風，采用合理布置方式推遲周界風向一次風內的混入。在一次風噴嘴后二次風大風箱內安裝高濃縮比百葉窗式煤粉濃縮器，一次風煤粉氣流在流經優化過百葉窗濃縮葉片后被分離，形成兩股煤粉濃度不同的煤粉氣流，強化出口氣流著火和燃燒，并利用燃料水平分級燃燒原理有效降低著火初期的NOx生成量。

3.2 鍋爐配風系統改造

在原有二次風的基礎上在不改變其標高的情況下，對噴口面積進行了適當?shù)恼{(diào)整，使其更適用與低氮燃燒的要求。

3.2.1 優化二次風噴口

二次風噴口采用收縮型結構，推遲一、二次風的混合，有效地推遲空氣與煤粉的混合，減少燃燒過程中含N基團與O2反應機會，有效降低NOx生成量。二次風噴口采用收縮型結構，推遲一二次風的混合。主燃燒器區二次風噴口面積根據主燃燒器區有組織二次風減少的程度進行相應縮小，保證出口的二次風風速達到較高風速。保證最下層較大二次風噴口面積，使其具有較大出口二次風動量，起到在最下層托粉的作用，減少爐膛底部的掉渣量和大渣的含碳量。

3.2.2 優化燃燼風系統

高位燃燼風系統將有組織燃燒風量沿爐膛垂直方向分級供入，在主燃燒器上方29m和32m標高處，布置四層16只燃燼風噴口，燃盡風將布置在爐膛四角。燃燼風量占總空氣量約為25%~30%，燃燼風噴口風速采用較高風速45m/s～50 m/s，燃燼風噴口均可以垂直和水平方向擺動，可根據鍋爐運行狀況進行噴口角度的適當調整，有效調節爐膛出口煙溫偏差。

3.2.3 優化D制粉系統三次風

D制粉系統三次風部分并入一次風系統，原三次風全部通過G1、G3三次風管進入鍋爐，現通過技改增加一路管道將部分三次風并入C1、C2、C3、C4、D1、D2、D3、D4一次風管，減少進入鍋爐的三次風量。

3.3 鍋爐運行調整

根據NOX的生成機理，影響NOX生成的因素是氧氣含量和溫度，降低NOX的運行調整措施主要包括：

(1) 控制鍋爐氧量。根據部門專業對鍋爐氧量的規定，按照規定的下限運行。

(2) 控制制粉系統運行數量。在保證鍋爐粉倉粉位的提前下，適當停運部分制粉系統，減少三次風對NOX生成的影響。

(3)調整給粉機的運行方式。適當增加下層給粉機的出力，減少上次給粉機的出力，根據負荷情況停運部分E層給粉機，降低鍋爐火焰中心;

(4)優化鍋爐配風。鍋爐配風采用 “瘦腰形”，適當開大頂層燃燼風，有助于空氣分級燃燒，從而最終實現降低NOX的生成。

4 結論

華潤電力登封有限公司一期工程2×320MW機組#1、#2鍋爐經過優化改造及運行調整，SCR入口NOX濃度從最初的600mg/Nm3降為420mg/Nm3，結合脫硝系統，最終實現NOX超低排放的目的，取得良好的經濟效益和社會效益。
