天津鋼鐵集團有限公司(以下簡稱天鋼)360m2燒結機煙氣脫硫治理項目采用LJS燒結煙氣干法脫硫及多污染物協同凈化工藝。項目于2013年9月底投產，至今已運行半年多，脫硫生產設備運行穩定、煙氣中各項污染物排放濃度符合國家現行排放標準，治理效果顯著。

1、項目實施的必要性

2011年在用的國家標準中規定燒結煙氣SO2濃度小于2000mg/Nm3。2012年6月發布的《鋼鐵燒結、球團工業大氣污染物排放標準》中規定：自2012年10月1日起燒結煙氣SO2排放濃度小于600mg/Nm3，2015年1月1日起燒結煙氣SO2排放濃度小于200mg/Nm3。

天鋼脫硫前燒結煙氣SO2排放濃度為400-700mg/Nm3，最大時曾達到1000mg/Nm3，將超過國家新的排放標準。為此，天鋼從2011年7月即開始調研考察、技術交流，以期選擇相適宜的脫硫技術。

2、技術方案的選擇

對燒結煙氣SO2排放控制的主要方法有：低硫分的原燃料配入法、高煙囪稀釋排放法和煙氣脫硫法。低硫分的原燃料配入法對原燃料成分有要求，可以從根本上確保SO2排放總量，但對燒結原料要求嚴格，該方法較難采納。高煙囪稀釋排放法是采用具有一定高度的煙囪，將煙氣排放到大氣層中，由于有SO2排放濃度和排放總量的雙重控制，該方法也不可行。只有采用煙氣脫硫法，在燒結機上安裝脫硫裝置對燒結煙氣進行脫硫處理達到環保要求，實現SO2減排。

2.1、實施原則

1)采用技術成熟、運行可靠的脫硫工藝，確保脫硫系統投運后不影響燒結生產，無二次污染產生。

2)脫硫工程在滿足設備性能的前提下，除關鍵設備引進外，設備制造盡可能立足國內解決，便于生產維護及節省投資。工程的裝備及控制水平與燒結主工藝控制水平相當。

3)充分考慮并合理應用燒結主工藝公輔設施的能力及總圖條件，降低一次投資。

4)充分利用現有場地，盡可能減少建筑物的拆除。

5)嚴格執行國家環境保護法、職業健康安全和消防等有關規定，認真貫徹執行國家規定的能源政策，盡可能降低各種原料和動力的消耗。

2.2、燒結煙氣脫硫工藝

國內燒結煙氣脫硫方法以脫硫劑參與化學反應時的狀態分為：濕法、干法、半干法。

1)濕法脫硫

濕法脫硫是指脫硫劑為液態狀態下進行脫硫和副產物處理的燒結煙氣脫硫技術。濕法燒結煙氣脫硫技術目前工業化應用的主要有：石灰石-石膏法、氨法、離子液法、鎂法等，應用較多的是石灰石-石膏法。

該方法優點在于：脫硫方法較成熟，反應速度快，脫硫效率高，脫硫劑價格便宜，有一定的除塵效果，副產品可以利用。缺點在于：有設備腐蝕，廢水量較大，運行維護量較大。

2)干法脫硫

干法脫硫是指脫硫劑在干燥狀態下進行脫硫和副產物處理的燒結煙氣脫硫技術。干法燒結煙氣脫硫技術目前工業化應用的主要有：循環流化床法、活性炭吸附法和密相干塔法等，應用較多的是循環流化床法。

該方法優點在于：系統阻力低，水耗小，脫硫效率高，吸收塔占地面積少，不需要考慮防腐，投資相對較小，運行維護較容易，部分產物可循環利用。缺點在于：易發生脫硫床塌床，管道堵塞、管道局部結露等現象。

3)半干法脫硫

半干法脫硫是指帶有少量水的脫硫劑與煙氣反應，進行脫硫和副產物處理的燒結煙氣脫硫技術。半干法燒結煙氣脫硫技術目前工業化應用的主要有：旋轉噴霧(SDA)法、LEC法等，應用較多的是SDA法。

該方法優點在于：系統簡單、易于操作、易于維護;脫硫效率較高，能達90%以上;鈣硫比較低，在1.1-1.3之間;投資少;運行成本低;部分產物可循環利用。缺點在于：霧化器噴嘴存在堵塞和副產物難以利用問題。

2.3、天鋼燒結脫硫工藝技術的選擇

1)選擇原則

采用的工藝技術可行且已成熟應用;建成后脫硫系統的能力要適應燒結工藝負荷的變化;脫硫過程中盡量不產生廢水、廢氣、固體廢棄物等二次污染;脫硫副產物能夠?qū)崿F(xiàn)較好的應用;脫硫后外排煙氣排放指標二氧化硫排放濃度、煙粉塵排放濃度必須符合國家標準;設備壽命較長、設備操作維護較簡單;脫硫系統運行成本較低等。

2)燒結脫硫工藝技術的選擇

通過技術交流和考察，應用的脫硫工藝種類多達20多種。有的單位幾臺燒結機使用幾種不同的脫硫技術，也就是說沒有一個脫穎而出的集中應用的技術。從考察情況來看，早期脫硫應用濕法脫硫技術的較多，近期應用干法(或半干法)脫硫技術的鋼鐵企業逐漸增多。

天鋼經過反復論證，篩選出三種目前應用較多、技術相對成熟的脫硫工藝技術，即：濕法的石灰石-石膏法、干法的循環流化床法和半干法的SDA旋轉噴霧法。經總結、比較、分析后認為，LJS燒結煙氣干法脫硫及多污染物協同凈化工藝既符合技術選擇原則，又通過了國家工信部的后評估，因此推薦該工藝作為公司燒結煙氣脫硫的首選工藝。同時，本著強中選優的原則，最終確定燒結煙氣脫硫項目采用循環流化床干法工藝。

3、循環流化床法脫硫原理及工藝流程

燒結煙氣中SO2的脫除，是通過SO2與脫硫劑消石灰反應，反應生成固態副產物CaSO3˙1/2H2O、CaSO4˙1/2H2O及少量CaCl2、CaF2等。主要化學反應方程式如下：

Ca(OH)2+SO2=CaSO3˙1/2H2O+1/2H2O

Ca(OH)2+SO3=CaSO4˙1/2H2O+1/2H2O

CaSO3˙1/2H2O+1/2O2=CaSO4˙1/2H2O

Ca(OH)2+CO2=CaCO3+H2O

Ca(OH)2+2HCl=CaCl2˙2H2O

2Ca(OH)2+2HCl=CaCl2˙Ca(OH)2˙2H2O

Ca(OH)2+2HF=CaF2+2H2O

循環流化床法脫硫是將生石灰消化后引入脫硫塔，在消化狀態下與通入的煙氣進行脫硫反應，煙氣脫硫后進入布袋除塵器，再由引風機經煙囪排出。系統由吸收劑制備、脫硫塔、物料再循環、工藝水系統、脫硫后除塵器以及儀表控制系統等組成。

工藝流程見圖1。

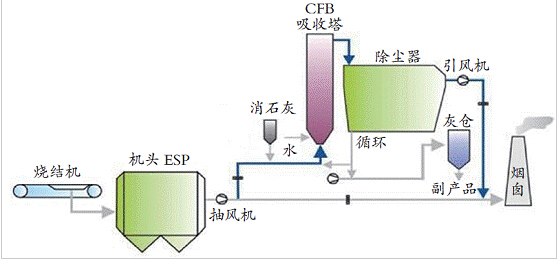

圖1：循環流化床法脫硫工藝流程

4、燒結煙氣脫硫運行實踐

4.1、外排煙氣SO2濃度情況

天鋼360m2燒結機脫硫項目投產后，日常脫硫操作按照脫硫率80%-85%運行，煙氣排放濃度穩定達標排放。應市政府要求，在啟動大氣污染應急預案時，將脫硫率提高到95%以上。天鋼在半年多的實際脫硫生產運行過程中，根據需要靈活調整脫硫率且穩定運行。現場脫硫系統見圖2。

圖2：天鋼360m2燒結機脫硫系統

以2014年2月份為例(不含啟動大氣污染應急預案日)，煙氣入口SO2濃度日平均值為518.74mg/Nm3，經脫硫后煙氣出口SO2濃度日平均值為79.61mg/Nm3，符合國家標準要求。具體參數見表1。

表1：2014年2月天鋼燒結煙氣脫硫、除塵情況

2月22-26日啟動大氣污染應急預案，脫硫運營單位按照要求將實際脫硫率控制在95%以上，平均脫硫率為96.24%，煙氣出口SO2濃度日平均值為17.51mg/Nm3，完全達標。具體參數見表2。

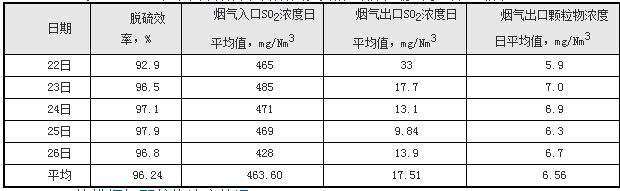

表2：2014年2月啟動預案日期間天鋼燒結煙氣脫硫、除塵情況

4.2、外排煙氣顆粒物濃度情況

燒結煙氣顆粒物脫除是采用脫硫?qū)Ｓ玫牡蛪夯剞D(zhuǎn)脈沖布袋除塵器。燒結脫硫后的煙氣進入脫硫布袋除塵器除塵，除塵后的煙氣經脫硫引風機排至煙囪，由煙囪排入大氣。

目前，國家標準要求現有企業燒結煙氣顆粒物排放濃度小于80mg/m3，2015年1月1日后要求小于40mg/m3。從表1-表2可以看出，天鋼360m2燒結機脫硫項目投產后，經除塵后的煙氣出口顆粒物濃度日平均值為6.6mg/Nm3，符合國家標準要求，煙氣顆粒物排放濃度穩定達標排放。

5、存在的問題

5.1、脫硫副產物的綜合利用問題

天鋼360m2燒結機脫硫系統，因再循環利用脫硫灰，大幅提高了脫硫劑的利用率，有效降低了脫硫成本，但還是會有部分脫硫副產物。脫硫副產物中含有亞硫酸鈣，亞硫酸鈣的化學性能不穩定，在自然環境下逐漸氧化為硫酸鈣的過程中體積會增大，從而影響脫硫副產物的綜合利用。國內外正在研發對脫硫副產物綜合利用的新途徑。

5.2、對脫硫劑的要求比較高

脫硫劑石灰中CaO的供應品位較低、質量不穩定，而且石灰對人體也有一定的危害，因此如果系統密封性和安全措施不夠好，有可能對人員造成傷害。

6、結束語

天鋼360m2燒結機脫硫系統自2013年9月底投產以來，系統開機、停機平穩，未發生塌床現象;調整脫硫節奏時操作方便、系統響應時間短;對燒結生產工藝無影響;脫硫效率高、煙氣除塵效果好，各項污染物指標達標排放。實踐表明，循環流化床脫硫技術適宜天鋼燒結工況，是燒結煙氣脫硫運行的成功案例。
