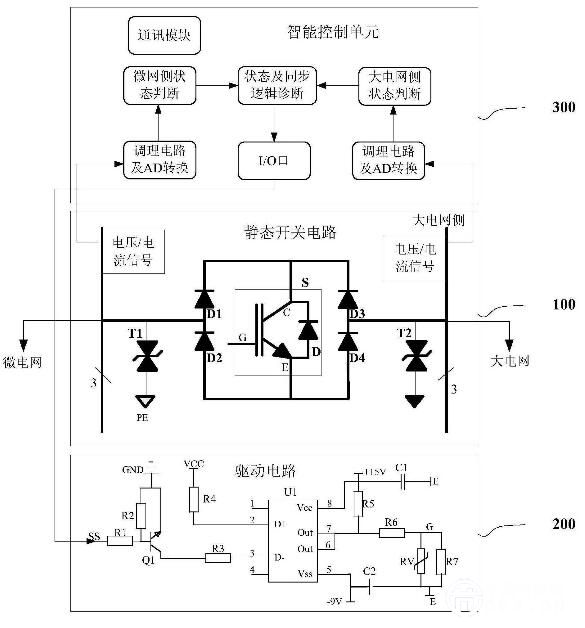

一種微電網用柔性并離網切換裝置由靜態開關電路、驅動電路及智能控制單元組成。靜態開關電路是切換裝置的硬件主體;采用全控型半導體器件IGBT實現快速通斷;并通過IGBT模塊與四個二極管的排列實現其對雙向電壓與電流的阻斷能力;在微電網及大電網的交流母線上均裝有浪涌吸收抑制器件，避免IGBT過壓失效。驅動電路采用光藕驅動;并實現控制信號與驅動信號的隔離;通過+15V與-9V的驅動電壓確保IGBT快速可靠通斷。

智能控制單元采用數字化信號處理器作為控制元件;通過數據采集電路完成對電網的狀態及同步邏輯的診斷，根據診斷結果，利用I/O口實現對靜態開關的智能控制及狀態監測;通過通訊模塊實現其與外部其他設備及上位機的數據交互。

技術背景

傳統意義上的開關只是一個機械的硬件裝置，如繼電器，但隨著半導體技術的發 展，高速可控型開關不斷涌現，如晶閘管SCR、IGBT、IGCT?；诎雽?dǎo)體技術的高速開關與當前數字信號處理器技術的結合，完全可以設計出滿足微電網要求的柔性開關。根據 IEEE1547 與 UL1741 對并網的要求，開關應具有快速、保護、同步等特性，另外考慮到現場的 實際安裝條件及成本?；?CB 技術的開關響應速度較慢，繼電器的開關速度一般在 20ms 到 100ms 之間，但電路設計與控制簡單，導通電阻低，價格低廉，因此在對開關速度要求不是很 高的場合被廣泛采用?；诰чl管 SCR 技術的開關響應速度一般在半個工頻周期到一個工 頻周期 ( 對 50Hz 的電網為 10ms 到 20ms)，有些制造商提供的產品響應速度可以達到四分 之一個工頻周期，已經完全滿足微電網系統靜態開關的要求 ;基于 IGBT 技術的開關響應速 度一般在 100μs 之內并且可以實現瞬間關斷。對于更高電壓等級的開關可用IGCT來代替IGBT。

快速并離網切換是微電網的核心技術之一，近幾年來隨著微電網技術的發展，并離網切換技術也成為研究的熱點，但大多主要是從微電網的技術需求，提出并離網快速切 換的方法，沒有單獨針對快速切換裝置本身的角度提出。中國專利 CN 102170134 B 公開了 一種基于 GOOSE 通訊方法的微電網并離網平滑切換智能控制方法，根據不同并網點開關位 置狀態組合邏輯表達式，匹配出微電網當前運行模式，通過實時采集各個并網點、負荷、分布式電源、儲能逆變器的功率信息，同時根據匹配出的運行模式，計算當前并網點的交換功 率值，判斷出功率盈缺情況，制定負荷 / 分布式電源切除計劃，最終完成微電網離網平滑控 制。

針對快速開關裝置本體，目前多采用半控型半導體開關晶閘管，對于全控型器件IGBT作為快速切換開關的裝置很少。中國專利 CN 103401266 B 公開了一種實現逆變器并離網無縫切換的裝置及方法，開關主體采用可控硅 SCR，控制單元采用數字信號處理器，通過檢測到的通過所述濾波電感的電流的方向，反向給定控制量限幅值，向處于閉合狀態的所述反并聯可控硅發出關斷信號來實現開關的快速關斷。

發明內容

本發明的目的是克服現有技術的缺點，提出一種微電網用柔性并網離網的切換裝置。本發明基于全控型半導體器件 IGBT，開關單元具有完備的保護、驅動及控制電路，并結 合智能控制單元的數字信號處理器實現對微電網的快速并離網切換。本發明開關電路本體速度快、功耗較小、采用全數字化智能控制，控制方法簡單，能夠?qū)崿F(xiàn)微電網的快速平滑切換。
