電網頻率是電能質量的主要指標之一，是衡量發電功率與用電負荷平衡的標志?；痣姍C組響應一次調頻的本質是在電網頻率出現擾動時快速改變機組有功出力，維護電網功率平衡和頻率穩定。超臨界、超超臨界機組由于沒有汽包作為機爐側緩沖，受協調系統能力限制的影響，普遍存在調頻能力不足、機組運行參數尤其是主蒸汽壓力波動大等問題。因此，如何進一步提高該類機組一次調頻能力是亟待解決的問題。



2論文所解決的問題及意義



凝結水節流的調節負荷作用具有速率快，幅度小，暫時性的特點，符合一次調頻的調節特性。本文在深入研究凝結水節流對機組功率影響的熱力學機理基礎上，提出基于凝結水節流的一次調頻控制方法。通過計算凝結水節流蓄能對凝結水節流參與一次調頻的調節能力進行定值分析，提出多尺度分解理論對一次調頻指令進行分解，由凝結水節流系統和機爐側一次調頻系統分擔一次調頻任務，共同調節實現火電機組一次調頻的快速安全穩定控制。



3論文重點內容



（1）凝結水節流系統蓄能計算



凝結水節流原理可概括為利用除氧器上水閥調節凝結水流量，影響低壓加熱器熱平衡從而改變低壓缸抽汽量，進而改變機組負荷。然而，受除氧器尺寸的制約凝結水系統蓄能容量有限。為方便描述凝結水節流系統蓄能，參考容積蓄熱系數概念，定義節流蓄能系數如下：除氧器中的蓄能介質在單位水位變化時，變化體積部分造成的汽輪機低壓缸側抽汽量變化中攜帶的熱量能夠轉化為電能的部分，單位(kJ/m)。



對“功率增量-節流量”增益系數進行計算過程如下：機組凝結水流量的變化會導致除氧器和各級低壓加熱器抽汽做功份額發生改變，即4~8級加熱器做功份額?；谶\行數據分析，可以將凝結水節流引起的5號低加抽汽做功變化作為節流引起的機組功率變化的表征量。對抽汽流量等無測點參數進行軟測量計算后，整理獲得凝結水節流功率的非線性計算模型。



利用凝結水節流擾動實驗數據對節流蓄能系數進行驗證。90%額定負荷下節流量238kg/s，計算機組功率增量16.47MW，實際機組功率增量16.2MW，相對誤差1.67%，說明建立的功率增量-節流量增益模型能夠反映出凝結水節流量對機組功率增量的影響情況。



定義機組功率增量與凝結水節流量的增益系數。

節流增益系數與當前運行工況關系密切，為方便計算將該系數擬合為機組工況的函數，擬合結果如圖1所示。

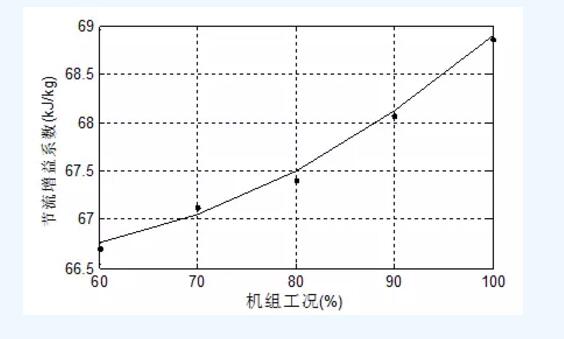

圖1 節流增益系數與機組工況關系曲線



處于安全因素考慮需要對凝結水系統蓄能容量進行計算。根據除氧器內工質質量平衡對除氧器內工質容量進行計算并擬合為除氧器水位的二階函數，結合功率增益系數計算獲得除氧器水位變化單位高度引起的抽汽量改變轉化成汽輪機側熱量的變化關系，利用該關系系數可以評估當前狀態下凝結水節流系統參與機組負荷調節的能力大小。



（2）基于多尺度分解的一次調頻聯合控制方法



現有的火電機組一般采用一次調頻“CCS+DEH”控制策略。設計利用凝結水節流參與一次調頻方法的思路是將超出現有協調控制所能接受的變負荷速率范圍外的功率指令分解出來，送入凝結水節流系統進行調節。針對凝結水節流參與機組功率的調節過程中只能有限度被利用的特點，提出基于多尺度分解的一次調頻指令分配方法，對凝結水節流系統和主機一次調頻系統定值進行優化。



基于變化速率的多尺度信號分解的過程可看做是：首先將一個信號分解為通過速率限制的部分（慢變部分）和剩余部分（快變部分），然后再對快變部分繼續分解，如此反復n次，將信號分解為不同速率變化的分量。每個限速環節對應被控對象變負荷調節速率能力：其中慢變的、持續的第1層信號適用于燃料能量，快變的、暫時性的第2層信號適用于凝結水蓄能。如圖2所示。由于凝結水節流蓄能有限，因此需要對節流功率指令進行限幅，使節流調頻負荷指令包圍面積不超過節流可利用蓄能。

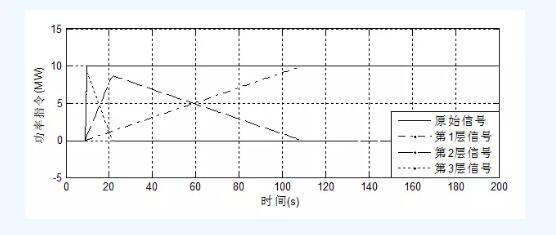

圖2 階躍指令信號的多尺度分解



（3）仿真與結果分析



將基于多尺度分解的一次調頻聯合控制方案應用于被控機組，優化前后的機組一次調頻響應情況如圖3所示。

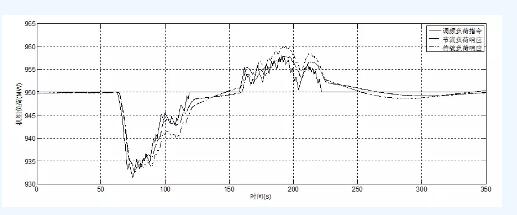

圖3 優化前后的機組一次調頻響應情況



凝結水節流方式下誤差絕對值積分IAE=333.897，傳統控制方式下IAE=497.216。可見凝結水節流與機爐側相比響應速度更快，其可以通過快速調節凝結水流量對節流蓄能利用進行精確控制，同時分解指令緩解了機爐側控制的壓力，從而獲得更好的動態控制效果。仿真中體現凝結水節流參與一次調頻控制的另一優勢在于：優化后的機組參數尤其是主蒸汽壓力在調頻過程中更加穩定，這是由于優化后由于凝結水節流控制系統承擔了調頻負荷指令中快變的部分，機爐協調側承擔的負荷指令更加緩和，平衡了汽機側與鍋爐側的動態特性，從而提高了機爐側參數的控制質量。



另外，基于尺度分解的節流一次調頻指令通過對凝結水節流量進行約束，保證了除氧器水位運行在安全區間內（一般為水位設定中值±200mm），且一次調頻功率指令具有小幅雙向波動的特點，短時反復的凝結水流量變化避免了除氧器水位的劇烈波動，因此其能夠保證凝結水節流系統參與一次調頻控制的投入率。



4結論



凝結水節流本質是一種利用汽輪機回熱系統蓄能影響機組出力的方法。本文提出節流蓄能系數概念，通過對凝結水節流系統蓄能進行分析，定量評估了凝結水節流在參與一次調頻過程中的能量貢獻能力，結合所提出的基于多尺度分解的一次調頻聯合控制方法，使機組在提高一次調頻動態響應能力、改善運行參數穩定性的同時保證了凝結水節流系統的投入率，具有可觀的實際應用價值。
