隨著中國工業和經濟的發展,節能已成為中國企業可持續發展的必然選擇。電機系統節能作為節能的重點,從“十一.五”以來就被列為十大節能工程項目之一。工業領域電機用電量約占工業用電總量的75%，而高壓電機的耗電量又占到了絕大部分,因此高壓電機節能已成為工業的節能關鍵。工業生產領域大量使用的風機水泵高壓電動機，經過十幾年的節能改造，大部分高壓電機已經由原來通過其它機械環節的控制方法逐步選擇使用變頻調速技術來實現節能控制，有效的降低了電能的消耗，在為企業帶來直接經濟效益的同時也產生了長期的社會效益。

但因?yàn)榛诟邏鹤冾l技術的高壓電機節能工程項目成本高,技術相對復雜,故障率高、壽命短、維修成本高等因素，制約了用能企業進行高壓電機節能改造和技術升級的積極性。但隨著近幾年電力電子技術、計算機技術、自動控制技術的快速發展，電氣傳動技術正經歷著前所未有的科技革新，特別是無刷雙頻高壓電機低壓變頻調速技術的出現，在企業面臨行業競爭激烈和利潤大幅下滑，而能源成本居高不下的情況下，為企業實現節能增效帶來了新的希望。

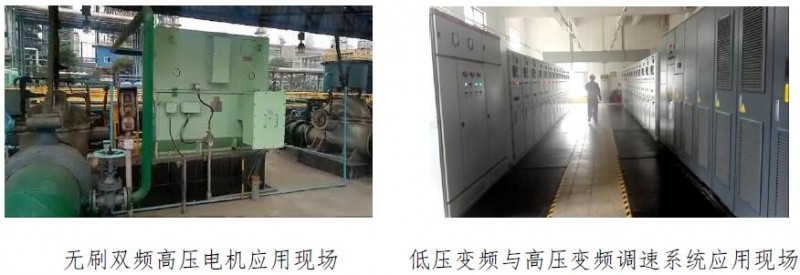

       中國石油化工股份有限公司武漢分公司針對冷卻水循環水泵機組高壓電機實際的運行狀況及設備存在的問題進行了分析，基于有效降低生產用電與節約成本為目標，先后對冷卻水循環水泵高壓電機進行了高壓變頻節能改造和無刷雙頻高壓電機低壓變頻節能改造的工程。通過三年時間的實際運行，在對設備改造前后節能效果進行統計分析的基礎上，同時也對兩種不同的節能改造方案進行了系統性的總結，最終通過技術先進性、設備運行穩定性和經濟性的綜合指標對比，驗證得出無刷雙頻高壓電機低壓變頻技術具有絕對推廣優勢的結論，這對國內以高壓電機為動力的水泵與風機機組節能優化改造具有重要的借鑒意義。

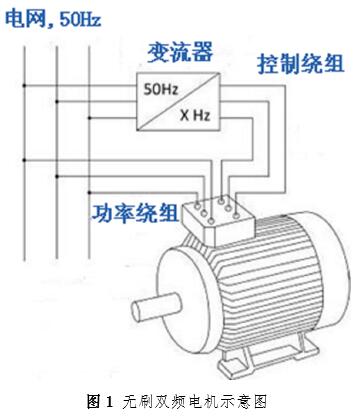

       無刷雙頻電機是一種由兩套三相不同極對數定子繞組和一套自閉合、無電刷和滑環裝置的轉子構成的新型交流感應電機。兩套定子繞組分別稱為功率繞組和控制繞組，轉子可采用特殊籠型，磁阻轉子或者繞線轉子結構，如圖1所示。無刷雙頻電機基本原理是經過特殊設計的轉子使得兩套定子繞組產生不同極對數的旋轉磁場間接相互作用，并能對其相互作用進行控制來實現能量傳遞；電機既能作為電動機運行，也能作為發電機運行，可將功率繞組運行狀態產生的電能反饋給電網。在改變控制繞組的連接方式及其供電電源電壓和電流的幅值、相位以及頻率能實現無刷雙頻電機的多種運行方式。

       無刷雙頻高壓電機采用電網工頻電源和低壓變頻電源分別供電，具有運行可靠，變頻電源容量較小，且可采用不同電壓等級等特點。作為一種新的用于高壓大容量場合的交流電動機變頻調速系統，與普通高壓電機高壓調速系統相比較，無刷雙頻高壓電機低壓調速系統技術優勢非常突出，可以用以下兩個能量流圖來說明：

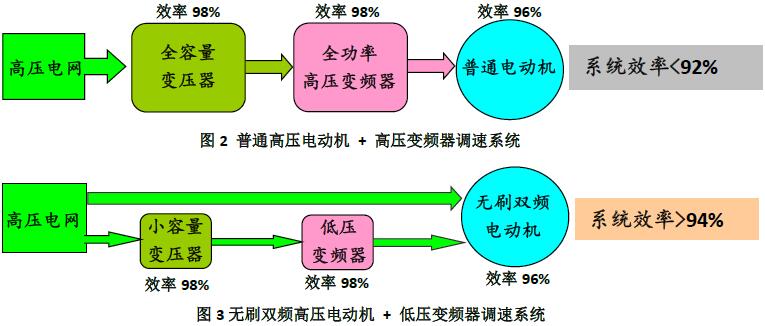

       圖2所示為普通電動機+高壓變頻器調速系統。從圖2可以看出從電網來的全部電能都要經過高壓變頻器變頻處理后才能到達電動機。

       圖3所示為無刷雙頻電動機低壓變頻器調速系統。從圖3可以看出從電網來的電能分為了兩路，一路工頻供電直通電動機，無需經過任何變換；另一路電能則要經過低壓變頻器變頻處理后到達電動機，這一部分功率除非在重負載應用的情況下，一般不會達到運行總功率的50%。
