核心提示：　　目前城市垃圾的處置，主要采用焚燒和填埋方法。垃圾焚燒處理可使垃圾體積減少90%左右，但仍有20%～30%的質量留在了灰渣當中。

　　目前城市垃圾的處置，主要采用焚燒和填埋方法。垃圾焚燒處理可使垃圾體積減少90%左右，但仍有20%～30%的質量留在了灰渣當中。

　　目前垃圾焚燒灰渣主要作為修路和水泥的替代骨料或填料。日本采用垃圾焚燒灰生產水泥，建設了生產能力為50 t/ d 的實驗生產線，生產水泥的原料中，垃圾焚燒灰渣占20%～30%。

　　垃圾焚燒灰渣顆粒床干法除塵脫硫工藝方法，為垃圾焚燒灰渣資源化利用提供了一條新的途徑。該技術將垃圾焚燒灰渣添加不同配料混合后，制成直徑1～5 mm的顆粒，經過特殊活化處理后，送入顆粒移動床干法脫硫除塵裝置內，用來脫除燃煤煙氣中的SOX 等有害氣體。

　　我國目前已經工業應用的大部分濕法脫硫裝置都存在二次污染問題 ,解決了空氣中的污染，卻帶來了水中和地下的污染，而且煙氣帶水嚴重，煙風道和引風機易受腐蝕，有的新裝設備運行不到一年甚至半年就需更換管道和引風機，運行和維護費用太高。如果采用灰渣顆粒床干法除塵脫硫工藝方法，除可避免上述問題，還能做到以廢治廢，并將大大降低燃煤煙氣凈化成本。

　　同時該技術工藝簡單，設備投資和運行管理費用低廉。

　　1、垃圾焚燒灰渣特性

　　垃圾焚燒灰渣主要分為底灰和飛灰。底灰包括爐排渣和爐排間掉落灰，底灰占灰渣總量的80%左右，主要由融渣、黑色和有色金屬、陶瓷碎片、玻璃和其它一些不可燃物質及未燃有機物組成。飛灰指在煙氣凈化系統中收集到的殘余物，占灰渣總量的20%。垃圾焚燒爐渣中的可浸出重金屬、dioxin、呋喃等物質直接利用可能會對人類健康和環境造成不利影響，因此，灰渣在利用以前，須進行預處理。據文獻報道，城市垃圾焚燒灰渣的重金屬浸出濃度及有害元素的含量均未超過直接作為水泥原料允許的范圍。

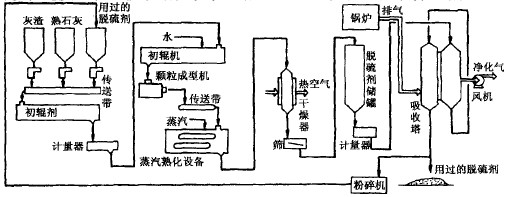

　　圖1 灰渣顆粒移動床干法除塵脫硫工藝

　　2 、工藝過程

　　煤中通常含有0. 3%～2%的硫，通過燃燒，與氧反應生成SOX 等有害物質。從煙氣中除去SO2 的技術大致可分為干法和濕法兩大類。

　　垃圾焚燒灰渣顆粒移動反應床屬于干法除塵脫硫技術，其工藝過程為（如圖1 所示） :垃圾焚燒灰渣添加煤灰、石灰石或者消石灰以及使用過的脫硫劑（包括CaSO4）按一定比例用水混和后擠壓成1～5 mm直徑的顆粒，經特殊活化處理后進行排煙脫硫。吸收塔由前置吸收段和主吸收段兩部分組成。鍋爐排氣先經前置吸收段再導入主吸收段，前置吸收段主要除去煙氣中的粉塵，SO2大部分由主吸收段吸收，脫硫劑從主吸收段上部加入，在塔內一面往下移動，一面吸收SO2 ,脫硫劑從主吸收段下部排出轉入前置吸收段內，在前置吸收段中脫硫的移動速度比在主吸收塔要快，目的是防止因粉塵堆積造成的通氣阻力增大，采用兩段吸收對提高脫硫劑的鈣利用率很有效。前置吸收段中的脫硫劑捕集了粉塵和吸收了SO2 后，從該塔的下部排出。一部分脫硫劑原料收回利用。主要的脫硫反應方程如下：

　　SO2 + 0. 5O2 SO3

　　CaO + SO3 CaSO4

　　工藝特點：在吸收劑的制備過程中，采用了蒸汽養護和干燥工藝，用于增強其脫硫活性；另外灰渣中的Al2O3 、SiO2等也能增強其脫硫活性。煙氣經前置吸收段除去粉塵后，引入主吸收段，這種兩段方式有利于提高脫硫劑中鈣的利用率。顆粒填充床形式有利于煙氣除塵。煙氣溫度約200 ℃，吸收劑在100～300 ℃的溫度范圍內能有效吸收SO2。

　　3、實驗研究

　　為了驗證不同配方的顆粒脫硫劑和運行參數等對顆粒床煙氣脫硫效率的影響，搭建了小型脫硫?qū)嶒?yàn)臺，開展了脫硫?qū)嶒?yàn)研究。自鼓風機來的空氣先經過玻璃轉子流量計，再送入電加熱器，在電加熱器中空氣被加熱到150～600 ℃。SO2氣體由鋼瓶經流量計計量后，送入氣體混合加熱管與熱空氣混合。均勻混合的含高濃度SO2 的熱空氣進入顆粒脫硫塔。顆粒脫硫劑由振動給料機從顆粒脫硫塔的上端進入床內填充料層，含硫氣體經過填充料層時被脫除掉硫份，干凈的空氣從氣體出口排出。顆粒料床內的物料通過底部卸料機排料。實驗中保證顆粒床內的料層高度不變。在脫硫塔中，顆粒自進入料層后一邊吸收SO2 ，一邊緩慢向下移動。當移動到排料口時，該顆粒已基本失去脫硫效能。因此必須控制移動速度等參數。

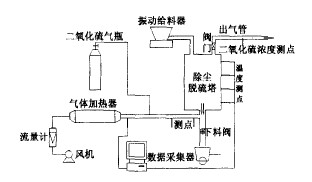

　　圖2 是小型顆粒床實驗系統

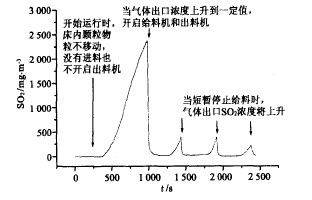

　　實驗過程中，在氣體進口和出口抽取氣體進行在線分析，實驗采用德國進口Testo - 350XL氣體分析儀進行成分分析。溫度通過數據采集器由計算機自動記錄和分析。實驗開展了氣體溫度、顆粒給料量等參數對填充床干法脫硫效率影響的研究。顆粒床脫硫塔內徑80mm ,高為200mm。通過玻璃浮子流量計控制進入裝置的空氣和SO2 的流量；采用U 型管記錄脫硫塔顆粒料層的阻力，以便判斷調整顆粒料層的高度。
