■ 概述
VED4-12戶內中壓固封式真空斷路器（以下簡稱斷路器）是中德聯合研發制造的三相交流50Hz,額定電壓為12kV的戶內真空斷路器，可供工礦企業,發電廠及變電站電氣設施的控制及保護之用,廣泛用于電廠、電網、石化、冶金、城市基礎設施建設如鋼鐵企業、地鐵、機場、樓宇等項目。VED4系列斷路器已通過了荷蘭KEMA試驗站全部型式試驗，性能優良，適用于智能也適用于智能中置式開關柜，并適用于頻繁操作的場所。
■ 正常使用條件
1、環境溫度不大于+40℃,不低于-35℃ ；
2、海拔高度≤1000m；
3、空氣相對濕度：日平均值不大于95%,月平均值不大于90%；
4、地震烈度不超過8度；
注：偏離正常使用條件可與制造廠家協商解決。
|

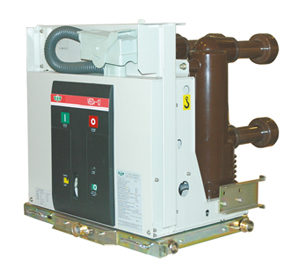

1250A，31.5kA VED4型真空斷路器 |

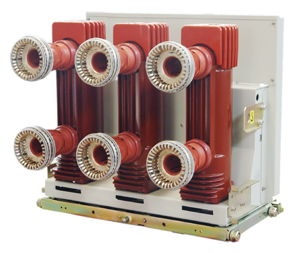

4000A，40kA VED4型真空斷路器 |
■ 主要技術數據
|
序號
|
項 目
|
單位
|
數 據
|
|
1
|
額定電壓
|
kV
|
12
|
|
2
|
額定頻率
|
Hz
|
50
|
|
3
|
額定工頻耐受電壓（1min） (對地、相間/斷口)
|
kV
|
42/48
|
|
4
|
額定雷電沖擊耐壓（峰值） (對地、相間/斷口)
|
kV
|
95
|
|
5
|
額定電流
|
A
|
1250～4000
|
|
6
|
額定短路開斷電流
|
kA
|
25/31.5/40/50
|
|
7
|
額定短時耐受電流（4s）
|
kA
|
25/31.5/40/50
|
|
8
|
額定短路關合電流（峰值）
|
kA
|
63/80/100/125
|
|
9
|
額定峰值耐受電流
|
kA
|
63/80/100/125
|
|
10
|
額定短路電流開斷次數
|
次
|
30
|
|
11
|
額定操作順序
|
|
O-0.3s-CO-180s-CO
|
|
12
|
合閘時間/分閘時間
|
ms
|
≤100/≤60
|
|
13
|
額定操作電壓
|
V
|
AC110/220 DC110/220
|
|
14
|
機械壽命
|
次
|
10000
|
■ 技術關鍵點
● 獨特的固封設計：該真空極柱采用先進的自動壓力凝膠工藝（APG）將小型化超低阻型真空滅弧室和主回路的其它零件直接固封在環氧樹脂內，簡化了極柱的裝配工藝，防止了真空滅弧室導電回路連接螺栓由于運動中的振動而導致的松動，提高了可靠性。真空滅弧室表面不受外部機械力和外部環境的影響，進一步提高了極柱的電場分布狀況。
● 優良的小型化超低阻型真空滅弧室：為固封極柱專門開發的高真空度小型化超低阻真空滅弧室，具有分斷能力高、截流值小、絕緣恢復速度快的特點。
● 高性能的分閘緩沖器：采用了高性能的分閘緩沖器，大大減少了VED4型固封式真空斷路器分閘時動觸頭過沖和動觸頭反彈幅值，大大減少了電弧重燃和重擊穿的概率。
● 模塊化設計的操作機構：不僅具有簡單可靠，操作安全方便等特點，同時采用模塊化結構，便于機構維護和檢修。
■ 外形及安裝尺寸
|
額定電流(A)
|
P (mm)
|
H (mm)
|
a(mm)
|
b(mm)
|
d(mm)
|
e (mm)
|
f(mm)
|
|
630～1250
|
150/210
|
275
|
280
|
406.5
|
502/652
|
540/690
|
640
|
|
1250～1600
|
210
|
275
|
280
|
406.5
|
652
|
690
|
640
|
|
1600～4000
|
275
|
310
|
294
|
406.5
|
852
|
890
|
735
|
注：額定電流≥2500A時帶散熱器，額定電流為4000A時開關柜需帶強迫散熱風機。
|
