當今世界主要面臨三大問題：能源緊缺、CO2過度排放、空氣污染。針對以上問題我們提出了最佳解決方案，太陽能是一種“綠色環保”的可再生能源，太陽能的大規模應用將是21世 紀人類社會進步的重要標志，而光伏發電系統是太陽能發電走向可持續發展的必由之路。光伏發電 系統分為并網光伏系統和獨立光伏系統，光伏逆變器是光伏發電系統的重要部件之一，它主要通過太陽能模板收集太陽能，產生直流電，然后通過逆變器將直流電轉 換成交流電，供人們的生產和生活之用。
一、性能特點：
1、高效率和創新技術
采用國際先進的IGBT功率模塊，先進的設備冷卻系統，保證了逆變器即使在環境溫度達到40°C（個別產品甚至達到55°C）時也能夠100%全功率地輸出電能，總體效率高，這些保證了逆變器的更高性能和更長的使用壽命。 2、高質量和高可靠性 高質量和高可靠性的光伏并網逆變器是經過國家專業權威機構認證的高質量產品。優化的軟硬件設計使逆變器即使在電網條件較惡劣的情況下也不停機。輸入電壓的范圍大（400-800VDC），性價比高，它不僅僅只表現在迅速和優質的服務上。 3、快速和簡便的安裝方式 最優化設計，便于運輸和安裝。 4、界面友好和操作簡便
光伏逆變器外觀設計漂亮，多語種液晶顯示，界面友好，使用更簡便。逆變器標準配置了RS485接口，并可拓展以太網、GPRS通訊模塊，確保了數據傳輸具有更多的選擇。 二、其它特點：
1、采用美國TI公司28系列高性能DSP芯片進行控制
2、低頻變壓器隔離
3、可靠的直流分量檢測與控制
4、先進的孤島效應檢測方案
5、多CPU協同控制，構建完善的保護功能
6、先進的模塊化設計，安全可靠
7、先進的四橋臂三相逆變器的智能解耦控制
8、獨立的輸出電壓幅相控制
9、快速的模擬邏輯控制技術
10、高精度的電壓輸出控制
11、高的轉換效率(>97%)和小的諧波畸變率(<3%)
12、高耐壓和高可靠性功率器件（1700V）
13、完備的保護功能和故障隔離功能
14、通用的輸入輸出接口和便捷的現場應用
15、多功能輸出電能計量和電力參數監測
16、可連續可靠地滿載運行,不需降額所有
17、適用于多種負載類型：線性和非線性負載、平衡和非平衡負載、單相和三相負載
三、結構原理：
圖1 離網發電系統
離網型光伏發電系統是由光伏組件發電，經控制器對蓄電池進行充放電管理，并給直流負載提供電能或通過光伏逆變器給交流負載提供電能的一種新型電源。廣泛應用于環境惡劣的高原、海島、偏遠山區及野外作業，也可作為通訊基站、廣告燈箱、路燈等供電電源。

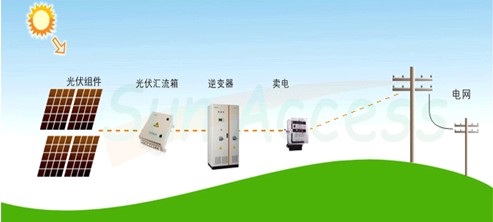

圖2 并網發電系統
并網光伏發電系統是與電網相連并向電網輸送電力的光伏發電系統。通過光伏組件將接收來的太陽輻射能量經 過高頻直流轉換后變成高壓直流電，經過逆變器逆變后向電網輸出與電網電壓同頻、同相的正弦交流電流。光伏并網逆變器是并網光伏發電站的核心設備，它的可靠 性、高效性和安全性會影響到整個光伏系統，直接關系到電站發電量及運行穩定。
光伏逆變器主電路結構：
圖3

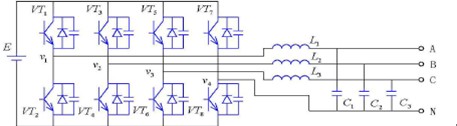

逆變器采用三相四橋臂主電路結構，將復雜的三相電壓的控制, 轉化為單相電壓控制，因此既可帶線性和平衡負載，也可帶非線性和非平衡負載。通過對輸出電壓的幅相獨立控制，使其具有和三相四線制公共電網相同的供電特性和高性能。
四、逆變器性能指標
五、光伏并網逆變器應用方案介紹
目前，太陽能光電建筑的發電系統設計容量可以從幾千瓦到幾百千瓦，甚至上兆瓦，由于國內的光伏與建筑結合形式各種各樣，設備的選型需根據光伏陣列安裝的實際情況
（如組件規格、安裝朝向等）進行優化設計，大致可分為兩種并網發電方式。
（1） 集中式并網發電

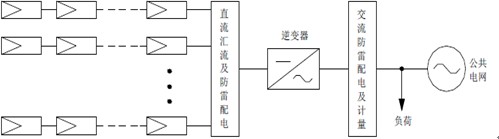

這種并網方式適合于在建筑物上安裝朝向相同且規格相同的光伏陣列，在電氣設計時，采用單臺逆變器集中并網發電方案實現聯網功能，如圖3 所示。
圖4 集中式并網發電原理框圖
（2） 分布式并網發電

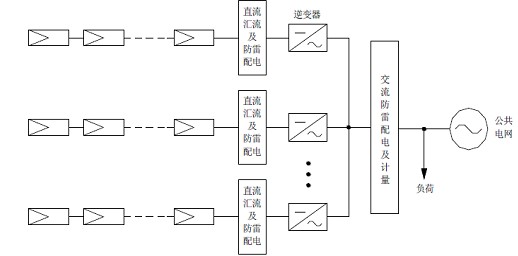

這種并網方式適合于在建筑物上安裝不同朝向或不同規格的的光伏陣列，在電氣設計時，可將同一朝向且規格相同的光伏陣列通過單臺逆變器集中并網發電，采用多臺逆變器分布式并網發電方案實現聯網功能，如圖4 所示。
圖5 分布式并網發電原理框圖
六、控制界面
圖6

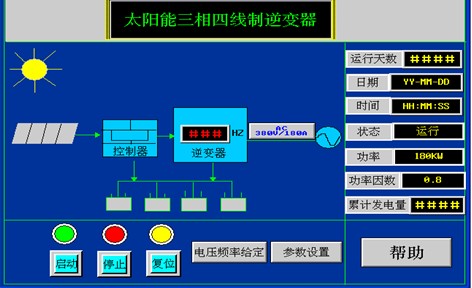

圖6為太陽能三相四線制逆變器主控畫面，這是系統正常運行時的顯示主畫面，呈現重要的系統狀態信息，并為操作員提供啟動、停止、復位的在線控制，同時為電壓頻率給定和系統參數設置提供進入窗口。
圖7

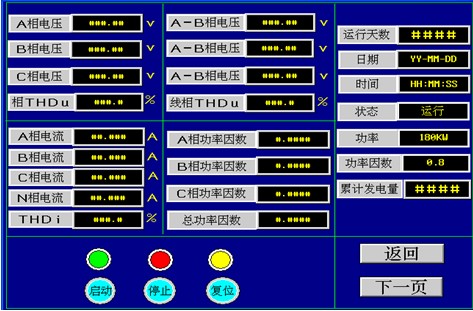

圖7為一組參數顯示畫面，顯示逆變控制過程中的三相相電壓、線電壓、三相電流，功率因數，電壓畸變率等重要參數，實現實時監視，為操作人員提供了系統當前的工作狀態。點擊“下一頁”進入另一組參數畫面。點擊“返回”回到主畫面。
圖8

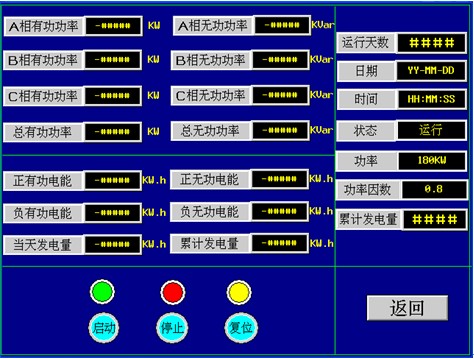

圖8為另一組參數顯示畫面，顯示了有功功率，無功功率，發電量等參數，顯示了逆變系統與電網之間的能量交換狀態。點擊“返回”回到主畫面。
圖9

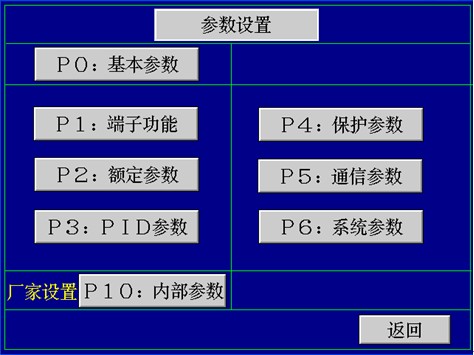

圖9 畫面為基本參數的設置，點擊“返回”回到主畫面。
產品選型
光伏逆變器規格
輸入電壓：400-800VDC
1、輸出容量: 5-200KVA
2、輸出電壓:AC220±3%,380±3%
3、輸出頻率：50Hz±0.05
4、波形失真率:<5%
5、功率因數:0.8
6、過載能力：過載150%，10S
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
