在垃圾焚燒廠房設計中，往往會遇到管道龐大且復雜設備布置要求相對集中等困難，若沿用傳統的設計方案，很有可能造成工程重復返工、資源浪費等，與綠色減排宗旨相背?？梢钥吹?，建筑業為了降低霧霾也是操碎了心!其中，有一個項目，即上海老港再生能源利用中心受到了各界的一致關注。原來，該項目運用了BIM技術進行施工設計，實現了綠色施工和節能減排。

下面，就一起來看看這個項目是如何通過BIM技術實現節能減排的。

項目介紹

：老港再生能源利用中心位于上海市浦東新區0號大堤以西、宣黃公路以北、老港固體廢棄物綜合利用基地的東南角，建設用地面積159898 m2，總建筑面積49805 m2;垃圾處理量約100萬噸;設計點年發電量3.252×108 kWh;項目總投資14.7878億元。以投資額、建筑面積、發電量綜合而言，老港再生能源利用中心是目前為止在亞洲地區的生活垃圾發電廠里最大的項目之一。

項目難點生活垃圾發電廠房項目需符合發電行業要求標準，具有以下難點：

1、在廠房設計中，設備布置要求相對集中且需分布合理，具有空間復雜、設計標準高和施工難等特點。在廠房的布置中，應滿足以下要求：

(1)最大限度地滿足工藝生產、設備維修的要求;

(2)充分有效地利用本車間的建筑面積和建筑體積;

(3)為將來的發展和廠房擴建留有余地;

(4)勞動安全與工業衛生設計符合有關的規范和規定。

2、生活垃圾發電廠房項目中，系統較多、管道直徑大、管材型號多、管道走向復雜，同時設備排布較多。場地布置具有密集、高(最高處達20多米)等特點。在該廠房項目中，涉及大小管道眾多，風管面積18萬m2，其中最大風管規格為1200mm×800mm。管道安裝難度高、體量大。

3、該項目為上海市重點工程，計劃建成亞洲最大的生活垃圾發電廠，對以后的類似廠房建設項目樹立標桿作用，因此項目質量要求過高。

BIM應用過程

軟件選擇

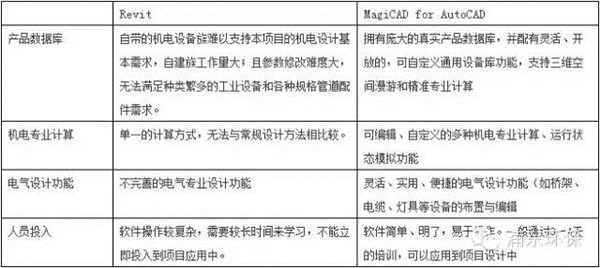

在廠房機電設計方面，BIM小組考察了市面上的幾款主流機電BIM類軟件，經過軟件功能與實際需求的對比，最終決定在歐特克公司的Revit及廣聯達軟件股份有限公司的MagiCAD for AutoCAD軟件之間進行最后的比較(見下表)，擇優選其一。

通過對以上功能的對比，選擇了廣聯達MagiCAD for AutoCAD作為機電專業BIM軟件，并建立BIM小組，主要從事BIM設計工作。隨后，廣聯達MagiCAD的軟件培訓師對小組人員進行了為期三天的專業MagiCAD軟件操作培訓，考慮到將來涉及的項目對機電安裝、工藝設備等設計有較高要求，不僅要解決管線碰撞、管線綜合排布等BIM常規問題，還需要進行專業的水力計算，對系統運行進行模擬校核，在完成BIM模型的前提下還需要出施工圖。所以軟件培訓師不僅對我們進行了基礎建模和配合機電設計應用的培訓，更重要的是向我們介紹MagiCAD模型中豐富的機電設備管件信息，可以用來進行設備選型、系統校核等深度應用。這些高效和專業化的功能都可以幫助我們在將來的BIM設計項目中提高工作效率。

項目應用

1)三維建模

在項目前期，BIM小組采用MagiCAD進行BIM三維設計，設計能夠做到直觀和高效(如下圖所示)。建模初期，按照圖紙要求，依據專業分為暖通、電氣、給排水、熱機等小組，先進行專業間的初步綜合，排定各專業的標高范圍，然后利用MagiCAD分別進行建模，最后用MagiCAD協同工作的方式將模型整合并進行模型檢查。

在三維建模過程中，由于行業不同，其相應設備都有其自身特點，且其體量都比較大，普通的三維產品庫都缺乏此類設備。MagiCAD軟件所包含的產品庫，其中擁有數百萬種產品構件。在該項目中，可通過在MagiCAD產品庫中搜索項目所需的產品，將其插入三維模型中，從而如實反映實際設備布置和管線排布情況，以保證在密集空間內，既完成選定設備布置，又能綜合考慮空間及設計要求。

2)碰撞檢測

碰撞檢測的順序一般為：在單專業內進行碰撞檢測，調整本專業內的碰撞錯誤;而后進行機電綜合模型碰撞檢測，調整機電專業內的碰撞問題;最后是機電與建筑之間的碰撞檢測，解決機電與建筑結構之間的碰撞問題。在MagiCAD軟件中，可通過本圖內部碰撞、外部參照碰撞和與AutoCAD實體碰撞的選項，一鍵獲得檢測報告(見下圖)，而后可根據碰撞檢測結果對原設計進行綜合管線調整，并進行人工審核，從而得到修改意見，極大的提升了BIM小組的模型質量。
