摘要：近兩年由于國家環保政策要求，低溫省煤器使用作用、目的及出發點發生改變。降低電除塵內粉塵比電阻，提高電除塵效率，降低煙塵排放，同時通過多級換熱后有利用于提高脫硝投入率，防止空氣預熱器腐蝕和提高爐效的綜合利用。吉林松花江熱電公司4號機組為350MW機組，鍋爐為哈爾濱鍋爐廠制造的亞臨界、自然循環、單爐膛平衡通風、固態干式排渣、全鋼構架的∏型汽包爐，鍋爐型號為HG1165/17.5-HM3,鍋爐最大連續出力 1165 t/h。脫硝方式為爐外SCR方式、脫硫?yàn)槭沂瘽穹ǚ绞?鍋爐尾部配備兩臺雙室四電場電除塵器。除塵器入口煙氣溫度144℃、除設計效率99.86%、保證效率99.7%。

2013年11月11 -15日對電除塵器摸底試驗，機組90%、50%工況下測試除塵器入口最高煙氣溫度為144.9℃、129.6℃，平均煙氣溫度136.4℃、119.5℃;A側除塵出口煙塵濃度(6%O2)41.55mg/m3，B側除塵出口煙塵濃度(6%O2)為mg/m為55.96mg/m3，低于國家新環保法頒布實施小于30mg/m3的標準，需對電除塵器進行改造。

我公司委托西安熱工研究院對4號爐電除塵進行可研論證增加電場數量、改為電袋方式、電除塵及旋轉電極方式、增加低溫省煤器及高頻電源改造等具體方案，根據摸底試驗數據距達標值差距不大及投資比較，最后確定采用增加低溫省煤器及高頻電源方式進行此次改造完成可以滿足達標排放標準。按照這種方式改造降低煙塵排放,松花江熱電公司組織了多次研討會,將低負荷期間脫硝因空預器溫度低于320℃無法投入問題一起進行研究,最終將低溫省煤器降低入口電除塵溫度來減少煙塵排放和脫硝SCR投入問題一并研究考慮初步設計思路構想。

1、鍋爐低溫省煤器回收熱量進行多級換熱原理

燃煤電站鍋爐應用低溫省煤器應用較多，最主要的目的是考慮系統節能，實現降低煤耗。由于降低電除塵入口溫度使電除塵內粉塵比電阻下降，煙塵更易荷電和收集，同時進入電除塵器的實際煙氣量相應減少、煙氣流速降低，這些均有利于提高電除塵效率，降低煙塵排放;同時將低溫省煤器換熱后的高溫水接入送風機及一次風機出口暖風器，取消原蒸汽暖風器，加熱送風機及一次風機出口冷風，提高空預器出口溫度，滿足燃用低硫煤小于1%空預器溫度大于160℃，解決低溫腐蝕問題;同時可以解決鍋爐低負荷期間脫硝系統投不上問題，達到降低NOX排放目的;提高爐膛入口風溫，提高爐效。

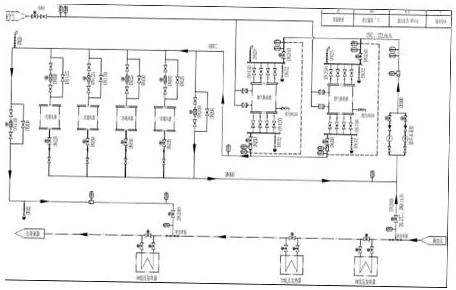

設計原理圖

循環加熱水源取自為4號機8號低加入口，經過低溫省煤器加熱后回至4號機6號低壓加熱器入口;設置暖風器循環加熱系統，利用循環水通過吸收低溫省煤器處的煙氣熱量來加熱暖風器。兩路水源在低溫省煤器入口位置有部分共用管路，出口分為兩路水，每條支路上均設置電動調節閥組，用以分配兩路水流量，以確保系統的安全性。在低溫省煤器入口總管路上需要增設兩臺循環水泵，一工一備(一臺變頻)，克服沿程阻力，保證低壓除氧器入口壓力。在保證換熱器阻力的前提下，換熱器的水側設計最大通流能力為 712.7 t/h(BMCR工況)設計。經計算煙氣余熱利用回收裝置換熱面積不應低于 19050 m2(煙氣側)。煙氣余熱回收利用裝置布置在除塵器入口的換熱面積為 19050 m2，除塵器入口溫度為139℃(100%BMCR,75%BMCR，50%BMCR);裝置出口溫度為103℃(100%BMCR，75%BMCR,50%BMCR)。

一次風機及送風機出口暖風器重新設計安裝，增設一次風機及送風機出口暖風機換熱旁路，用于控制風機出口風溫。低溫省煤器出入口溫度及壓力、流量需引入DCS中。新增設的暖風器代替原暖風器(原蒸汽暖風器投入存在漏泄，尤其冬季可靠性低), 一次風機暖風器出口最高加熱后的風溫不能超過30℃。送風機出口風溫不超過23℃。尾部煙道低溫省煤器分組設計，共分為8組。當出現泄漏時能夠有效的進行隔離。當其中1個分區出現泄漏，能退出該區煙氣余熱回收裝置運行，不影響其它區煙氣余熱回收裝置的正常運行。

2、建設實施情況

吉林松花江熱電公司4號爐低溫省煤器改造由電廠提出設計構想和設計想念編制，采用招投方式進行省煤器設計、制造、安裝及調試于一體總承包方式，改造工作在4號爐2014年A修期間進行，工程自5月20日開工、7月15日施工完畢。

3、投運效果與經濟性

3.1投運效果

3.1.1通過低溫省煤器換熱方式降低電除塵入口煙氣溫度至103℃，使電除塵器入口溫度降低,同時比電阻降低,除塵效率提高來降低出口含塵濃度的效果;再輔助電除塵高頻電源改造，使除塵排放指標滿足國家標準要求，達到節能減排目的。

3.1.2 將低溫省煤器換熱后的高溫水接引到送風機及一次風機暖風器位置，將冷風加熱，改造后的熱水暖風器為余熱回收利用，并且此結構形式比蒸汽暖風器運行穩定。解決了以往蒸汽形式暖風機經常漏泄無法投入問題，同時也減少了廠用蒸汽量，增加了機組負荷。投入后解決了空氣預熱器出口溫度提高，避免因溫度低而發生低溫腐蝕。

3.1.3提高了空預器內溫度，解決了冬季低負荷下脫硝系統因空預器溫度低導致脫硝投運率低的問題，改造后脫硝系統投入穩定，達到減少NOX排放要求。

3.1.4改造后節能效果顯著，從煙氣余熱回收熱量、鍋爐熱風溫度升高提高爐效率等方面具有良的節能空間。

3.2經濟性

3.2.1低溫省煤器投入運行后，機組回?zé)嵯到y(tǒng)效率增加，機組熱耗降低20-30KJ/KWH，發電煤耗約下降1g/kwh，暖風器投入鍋爐進風溫度升高，鍋爐效率增加0.5%，發電煤耗約下降1.58g/kwh，按年發電量約為15億kwh。標煤單價按505元/噸標煤進行測算。每年的節能收益195.435萬元。

3.2.2 低溫省煤器投入后，年節約0.387萬噸標準煤。減排二氧化硫6.054噸，減少煙塵排放量370噸，同時可避免脫硝系統低負荷期間投不上而增加NOX排放量。

4、結束語

本文從專業應用方面介紹了低溫省煤器節能回收熱后，通過多回?zé)嵯到y(tǒng)的綜合應用方面，調節方式靈活，滿足鍋爐冬季、夏季及各種負荷要求。同時帶來巨大的經濟效益及社會效益。 同時可以做為其它電廠，尤其是北方電廠在此方面的推廣方面的參考。
