化學儲能隨著其技術的逐步發展，由于其環境適應性好、能量密度高、占地少、效率高、工期短等優點受到越來越多的關注。

從全球看，日、美、歐等發達國家對電化學儲能技術投入較大，技術領先，預計至2015年底將有300余套儲能電站投入運行，總安裝容量達到891MW。

我國電化學儲能產業發展相對較晚，但受可再生能源快速發展以及近期電改相關政策刺激，市場逐步活躍。據統計至2015年底國內總裝機約為106MW，近5年我國電化學儲能市場增速復合增長率為110%，是全球市場的6倍，而到2020年預計市場規模將達到31GW。

解決(改善)思路

要解決(改善)風電棄風限電問題，如果說著眼供需平衡，加強大型基地外送通道建設是基于資源稟賦和經濟發展的宏觀視角，那么著手儲能技術結合，建設儲能型風電場則是立足自身特性和技術演變的微觀視角，是提高風電運行質量的的根本出路所在。

儲能系統具有動態吸收能量并適時釋放的特點，能有效彌補風電的間歇性、波動性缺點，改善風電場輸出功率的可控性，提升穩定水平。此外，儲能系統的合理配置還能有效增強風電機組的低電壓穿越能力、增大電力系統的風電穿透功率極限、改善電能質量及優化系統經濟性。這樣，電網系統受風電并網沖擊降低，在不新增容量的情況下電網公司可以提高風電上網電量，甚至優先調度風電，可以大大增加風能的利用率，符合國家的大力發展新能源戰略。

因此，研發高效的儲能裝置及其配套設備，與風力發電機組容量相匹配，支持充放電狀態的迅速切換，確保并網系統的安全穩定，已成為新能源充分利用的關鍵。

項目概況

基于以上考慮，北京華電天仁公司與國電和風公司合作，在北鎮風電場開展了風電場大型混合化學儲能示范項目，該項目完善了國電和風北鎮風場功能，完成了該風場項目核準批復的儲能項目。

國電和風北鎮風場位于遼寧省錦州市北鎮市廣寧鎮東北約4km處。場址中心坐標東經121°51′，北緯41°42′。場址北至符家?guī)X，南瀕常屯村，西鄰北鎮市，東至下洼子一線，地形為海拔高度120m～240m的丘陵。

國電北鎮風電場風能資源豐富，已安裝1500kW風力發電機組66臺，裝機容量為99MW，風電場建有66kV升壓站1座，儲能項目建設在升壓站旁，儲能容量為5MW×2h磷酸鐵鋰電池+2MW×2h全釩液流電池+1MW×2min超級電容，該項目是目前國內電源側投資建設的規模最大的混合電化學儲能示范項目。

系統構成

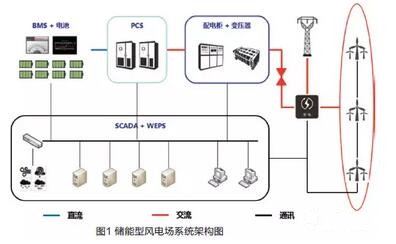

國電和風北鎮儲能系統主要配合風電場并網發電用，整個系統如圖1所示包括風力發電機、升壓站、電池組、電池管理系統、逆變器以及相應的儲能電站聯合控制調度系統、功率預測系統等在內的發電系統。

國電和風儲能系統的主體設備部署在與風電場相鄰的儲能站內，其中鋰離子電池系統采用常規戶內布置方案，鋰電池儲能裝置樓為二層結構，設有電池間、PCS室、控制室、高壓配電室、消防設備室;根據液流電池的特點將該系統布置在儲能電池樓內，設置電池模塊區、電解液儲罐區、集液池、PCS&BMS電氣區，升壓變壓器布置在室外，采用箱式變壓器;超級電容系統布置在超級電容室樓，設有電容室、PCS室，升壓變壓器布置在室外，采用箱式變壓器。另外，儲能中央監控系統、功率預測系統、能量管理系統均布置在風電場綜合辦公樓中央機房，值班員站布置在風電場監控室內。

儲能系統接入風電場35kV母線，鋰電池分5組，每組通過1MWPCS接入35kVI段;全釩液流電池通過4個500kW的PCS接入35kVII段，超級電容通過1MWPCS接入35kVI段，兩段設計了聯絡開關，既可分段投入也可聯合疊加作用。

儲能系統分兩期建設，其中一期工程于2014年初開工，完成儲能站、鋰電池和液流電池安裝調試后，同年年底通過遼寧電網公司驗收并網運行;二期工程于2015年11月完成超級電容裝置的加裝，也已正式投入示范運行。

應用情況

國電和風儲能型風電場在常規的風力發電運行的基礎上，主要實現如下四項示范應用功能：

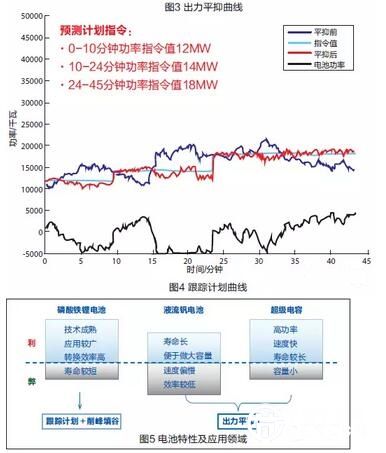

•出力平抑，如圖2所示，使風電場總出力波動得到了明顯改善;如圖3所示，最優輸出波動<3%;

•跟蹤計劃，如圖4所示，風電場跟蹤計劃曲線運行的能力得到較大改善;

•電網支撐，能夠根據調度指令向電網及時輸出有功/無功，輔助電網安全穩定運行。

•削峰填谷，能夠在棄風限電時段存儲少量電量，在非限電時段上網，獲得更多發電收益。

儲能系統采用三種儲能介質，因其在特性上有所互補，如圖5所示，故在應用領域也有所傾向。本項目中鋰電池更多應用于跟蹤計劃曲線，而超級電容和液流電池更多用于出力平抑。

國電和風儲能系統示范項目，從投資水平看，結合目前的峰谷電價差以及電池儲能電站在示范項目階段的容量，直接經濟效益還無法達到電力行業基準收益率，但在技術驗證、經驗積累、團隊打造、支持新能源的靈活接入等方面均有不小收獲，具有較高的戰略儲備意義。

隨著未來儲能產業的進步，電池在整個系統中的成本占比勢必逐漸降低，若輔以適當?shù)恼咧С趾褪袌黾?，相信在不遠的將來勢必會有更多的儲能型風電場建設投產。
