柳鋼3號高爐采取周期性邊緣大角度布焦結合中心加焦復合布料技術，均勻爐缸圓周進風布置并適當擴大進風面積照顧邊緣氣流，增加富氧率降低噸鐵風耗，引用可視化模板操作技術與熱風爐送風制度改二燒二送為三燒一送復合冶煉技術，爐況逐步穩定，燃料比持續降低，也造成爐頂邊緣、中心氣流變?nèi)?，導致了操作爐型波動現象。
1前言
柳州鋼鐵股份有限公司煉鐵廠3號高爐有效容積2000m3，2008年5月建成投產。該高爐設東、西兩個出鐵場(東西雙鐵口)，26個風口，采用板壁結構厚爐襯爐體全冷卻壁設計;冷卻系統采用兩段式復合式冷卻，即爐缸用開放式工業水冷卻，風口帶以上采用軟水密閉循環冷卻;爐頂使用緊湊型無料鐘爐頂，皮帶上料;配套4座球式熱風爐;煤氣凈化使用重力除塵器粗除塵與干式布袋精除塵技術;裝備有爐頂余壓發電(TRT)工藝。由于公司調整生產經營計劃，該高爐2011年10月、2015年3月兩次停爐檢修，停爐期間均使用噴注技術修復爐襯。該高爐自投產以來能耗高，穩定性差。據統計2009年至2015年7年生產時間里，該高爐燃料比與同類型高爐相比一直處于末位，沒有發揮大高爐應有能力。
低燃料比生產是高爐高效生產重要標志，降低燃料比一直是高爐工作者最大追求。自2015年11月下旬以來，在認真總結該高爐歷年生產經驗，全面分析存在問題，通過開發應用復合節能降耗冶煉技術，高爐生產逐步穩定，燃料比逐步降低，并確立了該廠低燃料比生產標桿。
2燃料比對標與低燃料比生產存在問題
2.1歷年燃料比對標
2008年兩座2000m3高爐建成投產(3、4號高爐)，柳鋼跨入2000m3級大高爐生產，2012年9月2650m3高爐(2號高爐)建成投產，從此該廠擁有三座2000m3級高爐。表1是2009年至2015年7年生產時間2000m3級高爐燃料比、全廠燃料比對標表。表1顯示3號高爐燃料比在3座2000m3級高爐排序中處于末位，與指標較好的同類型高爐相比存在較大差距。
2.22015年月度燃料比對標

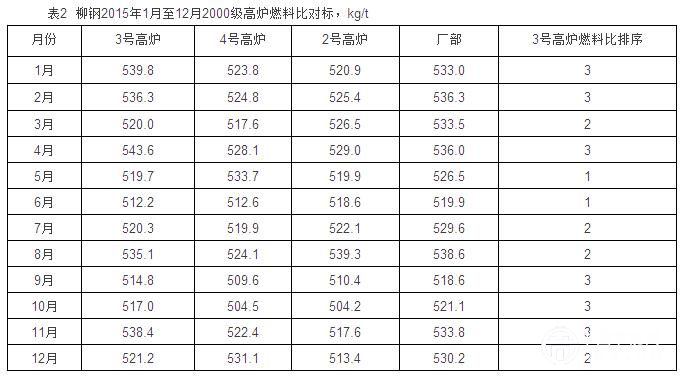

2015年鋼鐵行業持續不景氣，為了降低生產成本，該廠推行低燃料比生產。表2是2000m3級高爐燃料比、全廠燃料比對標表。表2顯示3號高爐燃料比整體偏高，2000m3高爐燃料比排序第一名2次，第二名4次，第三名6次，燃料比整體排序末位。
2.3影響降低燃料比生產原因分析
該高爐生產總體不夠穩定，適應外圍條件能力差。進入去年11月份以來，高爐不接受高風壓，不接受高頂壓，不接受高富氧率，不接受高風溫，懸塌料次數增加，風口損壞次數增多，低爐溫現象增多，料尺行走不平滑，爐喉十字測溫儀表現為邊緣四點溫度降低，中心溫度高，次中心溫度高，從爐頂成像儀看中心氣流粗大無力，無邊緣氣流。為了穩定爐況，在操作上采取降低焦炭負荷、降低布料角度、降低爐頂壓力、降低富氧量、降低爐渣堿度、降低入爐風溫、減少噴煤量、減少中心加焦量、減小礦石批重、提高鼓風量、提高爐溫、實行定壓操作、配加洗爐料等操作，高爐爐況在短期內得到一定改善，但未達到期望值。與10月相比，11月焦炭負荷降低0.286，熱風壓力降低0.006MPa，爐頂壓力降低0.003MPa，風量增加68m3/mim，慢風率降低1.69個百分點，煩我、風溫同比降低49℃，富氧率降低0.5個百分點，懸塌料增加2次，風口損壞增加2個。
3解決方案與效果
3.1解決方案
3.1.1使用周期性邊緣大角度布焦結合中心加焦復合布料技術
3號高爐由于各種原因，逐步形成了爐頂料面中心高邊緣低的畸形料面，通過縮小布料角度減輕焦炭負荷的常規手段很難糾正畸形料面。中心加焦技術一直是該廠應對爐料質量波動采取的基礎冶煉技術，而該高爐畸形料面用常規調整爐況操作技術很難糾正。經過廠部討論研究，11月30日白班開始執行邊緣加焦結合中心加焦布料技術來消除畸形料布。凈焦按最大基準布料角度41°單環布料，正常料按中心加焦技術布料，相鄰兩批凈焦加入位置控制在0.9冶煉周期，即上一批凈焦到達爐腹中部時裝入下一批凈焦。周期性邊緣加焦實質是通過凈焦分布在爐喉邊緣來逐步找平爐喉料面引導邊緣氣流，中心加焦技術是適應爐料質量波動冶煉操作有效方法。
3.1.2均勻爐缸圓周進風布置并適當擴大進風面積照顧邊緣氣流
今年1月5日，利用高爐定期檢修機會，按爐缸圓周風口均勻布置原則，結合爐缸工作狀況，適當擴大進風面積。調整前風口布置20×115mm+6×110mm，調整后風口布置23×115mm+3×110mm，進風面積由0.2646m2擴大到0.2673m2，爐缸圓周風口布置趨于更加均勻，從裝備上使爐缸圓周進風趨于均勻。
3.1.3增加富氧率降低噸鐵風耗
增加富氧率是增加鼓風含氧濃度，在燃料比不變的條件下能有效降低風耗，減少煤氣發生量。理論計算干風中每增加1%含氧量相當于提高4.76%風量，在保持產量、燃料比不變的情況下，增加富氧量可降低風耗。
3.1.4執行中硅冶煉與最低鐵水物理熱管理
高爐冶煉是火法冶金，其物理化學反應是在一定溫度下發生的，該高爐由于爐溫控制不到位，經常發生產低爐溫生產，對爐況長期穩定運行造成了很大影響。經過回頭看把爐溫控制作為重要管理措施，制定了中硅冶煉和鐵水物理熱不低于1500℃雙重管理制度，并與工長經濟責任制掛鉤。
3.1.5引用可視化模板操作技術
可視化模板操作技術是集成高爐優秀操作人員操作高爐最有效方法，結合高爐生產實際情況，集成制定了高爐管道行程操作模板，高爐懸料操作模板，高爐回調操作模板，高爐優化操作模板。
3.1.6熱風爐送風制度改二燒二送為三燒一送
該高爐配置4座球式熱風爐，球床透氣率與球床使用時間有很大影響。球床使用時間久透氣率降低，球床透氣率降低高爐送風系統阻力就增加。熱風爐送風制度采用二燒二送時，在換爐期會增加1次因調整熱風爐閥門造成風壓波動，改用三燒一送制度就只是熱風爐換爐時對高爐風壓有影響，相對于二燒二送制度可以減少1次換爐期風壓波動。三燒一送制度能延長單座熱風爐燒爐時間，針對目前熱風爐裝備和燒爐燃氣情況，三燒一送制度風溫水平稍高于二燒二送制度。
3.2實際效果
3.2.1采取解決方案前后一周高爐主要操作參數與經濟技術指標對比
去年11月30日開始進行調整爐況，表3是11月23日至29日與12月1日至7日主要操作參數與指標對比。從表3看出，焦炭負荷在幅度上升，熱風壓力略有升高，風量略有下降，富氧率大幅度增加，風溫提高，爐頂溫度降低，理論燃燒溫度在幅度升高，焦比降低，煤比提高。主要操作參數與主要經濟技術指標表明：爐況趨于穩定，能耗降低，與實際情況相一致，該解決方案可行。
3.2.2采取解決方案后三個月效果

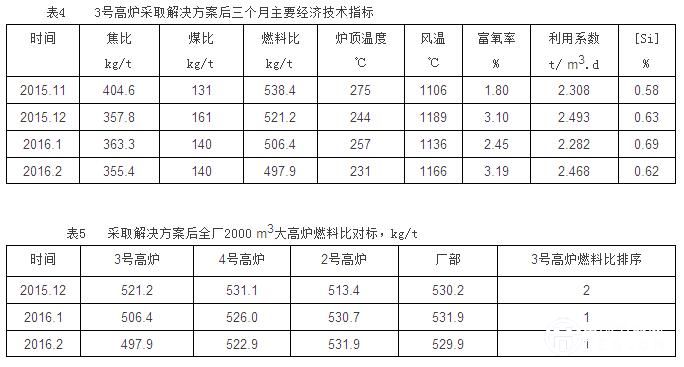

該爐經過三個月實際運，對主要經濟技術指標進行對標分析。表4是該高爐去年11月至今年2月的主要經濟技術指標，表5是全廠2000m3大高爐燃料比對標。從表4、表5中看出，該高爐主要經濟技術指標持續改善，燃料比逐步躍升為全廠第一名，今年2月份燃料比達到497.9kg/t歷史最好水平，實踐證明該解決方案達到了預效果。
3.2.3爐頂煤氣流分布變化情況

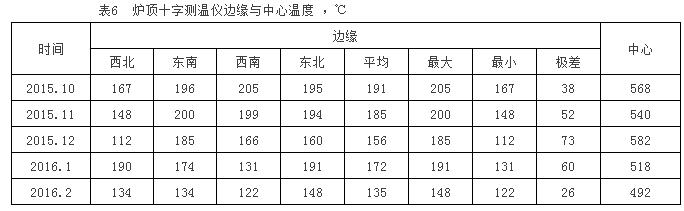

從爐頂十字測溫儀監測情況對比分析，爐頂煤氣流逐由邊緣不均勻中心粗大無力型煤氣流發展成中心氣流集中邊緣氣流過弱型。從表6看出十字測溫儀邊緣溫度趨于均勻偏低，極差值減小，中心溫度也向弱。
4結語
(1)針對柳鋼3號高爐存在爐況不穩定，邊緣氣流不均，中心氣流粗大無力，采取周期性邊緣大角度布焦結合中心加焦復合布料技術、均勻爐缸圓周進風布置并適當擴大進風面積照顧邊緣氣流、增加富氧率降低噸鐵風耗、引用可視化模板操作技術與熱風爐送風制度改二燒二送為三燒一送復合冶煉技術，取得了低燃料比節能降耗的生產效果。
(2)隨著高爐邊緣與中心氣流過度抑制后，也表現出操作爐型不夠穩定，生產實踐也表明周期性邊緣加焦對煤氣流分布影響較大，對形成穩定操作爐型產生周期性影響。
(3)運行穩定、操作簡單、節能降耗的高爐控制技術還要不斷實踐、總結、提煉。
