通過對濕法煙氣脫硫pH值在不同反應環境下所起的作用，對脫硫系統過程中的pH值影響因素進行分析查找，從中找出pH值影響脫硫系統的成因和規律，確定最佳pH值的科學性。從而分析pH值在實際控制過程中出現的問題。并對所出現的問題進行診斷和判定，使pH值在脫硫過程中出現問題查找、處理定位更加精準。
隨著電力等工業的高速發展，煤炭消耗量快速增長，二氧化硫污染及治理問題日益引起重視。濕法煙氣脫硫是目前燃煤發電廠應用最廣泛的煙氣脫硫工藝，由于實際運行中遇到的不確定因素較多，會導致濕法煙氣脫硫一系列的故障出現，阻礙脫硫裝置安全運行。
國內電力行業從外部引進的濕法煙氣脫硫控制技術也日益成熟。但是由于國內發電企業的產業結構現狀、脫硫系統工作狀況還不盡人意，存在著一些問題。導致這些問題的主要原因有：脫硫系統進入國內時間短，技術不成熟;脫硫劑石灰石的反應活性還沒有國家標準;脫硫運行人員多數為半路出家，缺乏系統專業性訓練;缺乏系統專業的濕法脫硫工作技術總結。所有這一切都暴露出濕法脫硫工作的薄弱環節。
濕法煙氣脫硫率、脫硫塔內結垢、石膏質量與pH值存在著一一對應關系。各參數之間又有著相互影響，制約著濕法煙氣脫硫塔的脫硫率，所以這種一一對應關系又往往是有條件的。在實際運行過程中，脫硫系統出現問題很難針對一塊表計進行判斷處理，這就導致了脫硫工作中對出現問題難以統一認識，處理問題思路不清的現象。pH值在控制過程中大、小、波動會造成什么樣的影響，就成為我們應該認真思考的問題。
1.吸收塔漿液pH值控制機理
石灰石-石膏濕法煙氣脫硫是以懸浮液為基礎的煙氣脫硫方法，該方法的主要特點是：利用SO2在水中有良好的溶解性和可以引起連鎖化學反應這一特點進行，而pH值則是連鎖化學反應能夠持續下去的關鍵因素。
pH值的選擇主要由其對SO2吸收后反應傳質過程的影響、對漿液池內氧化效果的影響、CaCO3溶解、石膏結晶以及對吸收塔結垢的影響進行分析。
1.1SO2的吸收過程
在吸收塔內，SO2吸收主要經歷3個步驟：
(1)SO2從氣相主體穿過氣膜向氣液交界面?zhèn)鬟f;
(2)SO2在液膜表面溶解;
(3)SO2從氣液交界面穿過液膜向液相主體傳遞并發生化學反應。
其中(1)、(3)為控制步驟。SO2被吸收進入液相后，將發生如下反應：
SO2 + H2O SO2.H2O H2SO3 H+ + HSO3- 2H+ + SO32-

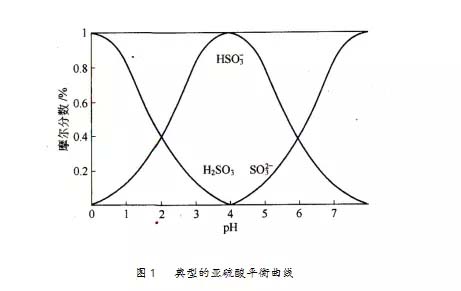

這一反應過程是可逆的，與吸收劑漿液的pH值關系密切。漿液中H2SO3、HSO3-、SO32-隨pH值的變化曲線如圖1所示，在pH值為7.2時，溶液中存在SO32-、HSO3-;而pH值為5以下時，溶液中只存在HSO3-;當pH值繼續下降到4.5以下時，溶液中存在SO2水化合物的比例增大，與物理溶解SO2建立平衡。
1.2pH值對傳質性能的影響
從傳質方程看，pH值對傳質性能的影響主要有兩方面：
(1)pH值對傳質方程中Ca2+濃度的影響：Ca2+濃度的隨pH值的減小而減小;
(2)pH值對總傳質系數的影響：pH值越小，SO2的溶解度越小，從的表征式可知，SO2在氣相的擴散常數遠大于在液相的擴散常數，因此SO2的傳質阻力來自于液膜，而液膜的傳質阻力決定于液滴的湍流強度與吸收堿液度。所以，pH值越小，總傳質系數也越小。
由此，pH值兩個方面影響對傳質性能的效果是相反的。在實際運行過程中，由于高pH值有利于SO2的吸收，而低pH值有利于石灰石的溶解，必須找到一個最佳pH值使傳質速率最大。
1.3采取的措施
為了保持吸收塔高效地脫除SO2必須采取的措施：
(1)pH值必須控制在5和6之間的一個合理數值，此時溶解的SO2主要以HSO3-的形式存在，這樣才能使?jié){液中的Ca2+發生反應。
(2)保證使脫硫反應向有利于生成H+和SO32-的方向發展。
在HSO3-SO32-的氧化過程中，pH值對SO32-的氧化反應有很大影響，在pH值為3.7~5.7時，能保持較高的氧化率，在pH值為4.5~4.7時，氧化率達到頂峰。因此為了獲得較高的亞硫酸鹽的氧化率，應該維持pH值在3.7~5.7時。在實際運行中，漿液池的pH值一般在5.4~5.8之間，此時HSO3-不容易被氧化，為此采取向漿液池中鼓入空氣的方式進行強制氧化。氧化反應的結果是大量的HSO3-轉化成SO42-，同時SO42-與Ca2+發生化學反應，生成溶解度相對較小的CaSO4，從而促進SO2的吸收，此外還應及時加入吸收劑CaCO3以消耗H+。
2.pH值對脫硫系統結垢的影響
從上面的反應生成過程中可以看出，在系統中一旦生成CaSO3，就難以氧化生成CaSO4的，雖然能夠保持脫硫塔內脫硫率的正常運行，但是石膏的生成卻受到了阻礙。只有在形成HSO3-時，向脫硫塔內強制加入空氣氧化，將HSO3-轉化為SO42-后再與Ca2+發生反應生成CaSO4。如果大量的CaSO3聚集，將導致了脫硫塔內大量的CaSO3形成軟垢。
從SO2吸收反應的機制可以看出，脫硫反應的生成物為CaSO3，為松散的沉淀物，不穩定，易氧化成CaSO4。CaSO4為堅硬的沉淀物，此時脫硫產物是CaSO3和CaSO4的混合物。大量沉淀物的形成會造成系統堵塞，因此合理的pH值必須保證脫硫系統內不會形成大量的沉淀物，造成系統堵塞。
2.1系統中沉淀物的成因

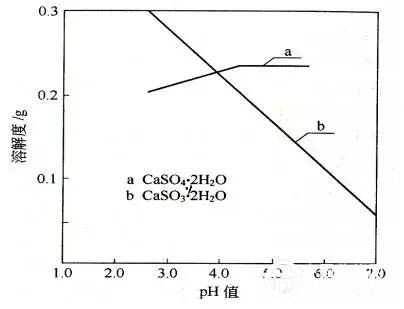

由圖2可以看出，CaSO3的溶解度隨pH值降低而顯著增大，而CaSO4的溶解度卻隨著pH值降低而略有減少。pH值越低，亞硫酸鹽溶解度越大，SO32-的濃度越高，則系統中硫酸鹽的生成量越大。但隨著pH值的降低CaSO4的溶解度反而變得越來越小，所以會有大量的CaSO4析出，從而容易結垢而堵塞設備影響系統的正常運行。相反，若pH值較高時，CaSO3的溶解度較小，SO32-的濃度較低，CaSO4的生成速率就小，不會生成CaSO4的硬垢，但是因CaSO3的溶解度較小，易形成亞硫酸鹽的軟垢。隨著SO2吸收，溶液中的pH值降低，溶液中CaSO3的量增加，即在石灰石表面形成一層液膜，而液膜內部的CaCO3的溶解又使pH值上升，溶解度的變化使液膜中的CaSO3析出并沉淀在石灰石表面，形成一層外殼，使石灰石粒子表面鈍化。鈍化的外殼阻礙了石灰石的繼續溶解，抑制了吸收反應的進行。因此，為了避免這種硬垢或軟垢的生成就應該保持一個合適的pH值。
圖250時CaSO3和CaSO4的溶解度與pH值的關系
2.2結晶過程中pH值控制
在石膏結晶過程中，pH值高有利于CaSO4的生成，有利于石膏結晶，但是當石膏的過飽和度高時，使石膏結晶向小顆粒方向發展，不利于生成高品質的石膏產品，因此在石膏結晶過程中也應該控制pH值。
通過分析可以知道，SO2吸收、石膏結晶、CaCO3的溶解對pH值的要求是雙向的。結合HSO3-和SO32-的氧化反應以及塔內結垢情況可以得出，pH值最佳值在5.2~5.6范圍。
根據上述分析并結合模型計算結果情況，從確保高的脫硫率及保證脫硫系統安全可靠運行考慮，將漿液池的pH值在運行過程中應保持在一定范圍內，為此須保證良好的強制氧化效果并及時加入足量的石灰石，此時脫硫效率可達95%，且可有效避免塔內結垢的現象的發生。
3.脫硫吸收塔內漿液pH值異常
在FGD系統正常運行時，脫硫系統根據鍋爐煙氣量和SO2濃度變化，通過石灰石漿液供給量在線動態調整，將pH值控制在指定范圍內，一般為5.0~5.6，以保證設計Ca/S下的脫硫率以及合格的石膏副產品。但在實際運行過程中，會出現吸收塔內漿液pH值持續下降甚至低于4.0，即使長時間增供石灰石漿液后仍難以升高的現象，脫硫效率也維持不住，最終導致系統操作惡化。當出現該種情況時，可判定為出現了“石灰石盲區”現象，其主要原因大致有以下幾種。
3.1SO2濃度的影響
FGD系統中在不同的SO2濃度變化中，pH值會有不同的反應，對脫硫效率會產生不同的結果。
3.1.1SO2含量突變的影響
由于煙氣量或FGD進口原煙氣中SO2含量突變，造成吸收塔內反應劇烈，CaCO3的含量減少，pH值下降。此時若石灰石供漿流量自動投入，為了保證脫硫效率則自動增加石灰石供漿量以提高吸收塔的pH值，但是由于反應加劇，吸收塔漿液中的CaSO3.1/2H2O含量大量增加，若此時不增加氧氣量使之迅速反應成為CaSO4.2H2O，則由于CaSO3.1/2H2O可溶性搶先溶于水中，而CaCO3的溶解較慢，過飽和形成固體沉積，即出現“石灰石盲區”，這就是亞硫酸鹽致盲，主要是由于氧化不充分引起的。另外吸收塔漿液中的CaSO4.2H2O飽和，會抑制CaCO3的溶解反應。
根據化學反應動力學，SO2吸收過程是可逆的。煙氣中SO2濃度的大幅度升高，液相吸收能力受到限制，脫硫率將會下降。
當燃料含硫量增加時，排煙SO2濃度隨之上升，在石灰石濕法FGD工藝中，在其他運行條件不變的情況下，脫硫效率下降。SO2在氣相擴散常數遠大于在液相中的擴散常數，因此SO2的傳質阻力主要來自液膜，而液膜傳質阻力主要取決于液滴內的湍流強度和吸收液堿度。數值大阻力就小。在實際噴淋脫硫中，噴淋量不變，入口SO2濃度增加即意味著Ca/S比的降低，可利用的液相堿性物質消耗較快，堿度下降，此時漿液中的Ca2+溶解度下降，pH值減小，液膜傳質阻力將增大，導致SO2的吸收下降，脫硫效率降低。
3.1.2SO2濃度特別低的影響
當SO2濃度特別低時，在小范圍內增加SO2濃度，還會出現脫硫率上升現象。造成這種現象的理論解釋是：SO2濃度上升對吸收漿液中堿度的降低不大，但增大了入口SO2濃度，達到吸收平衡時塔內SO2平衡蒸汽的濃度差，此差值越大，氣膜吸收的推動力越大，而氣膜吸收速率與氣膜吸收推動力成正比，因此脫硫效率略有升高。
當吸收塔入口SO2濃度增加較大，而鼓入的氧化空氣量隨之增加，特別當SO2濃度超過設計值，氧化空氣量不能增加時，由于嚴重氧化不足，漿液中會出現過量的HSO3-，甚至超過其飽和度，阻止了SO2的吸收。另外，過量的HSO3-會降低CaCO3的溶解度，會出現脫硫率急劇下降的現象。
3.2系統中的粉塵影響
進入脫硫塔中的煙塵含量一般不超過200mg/m3。如果煙塵量過大，經過吸收塔的洗滌，殘留在吸收塔內的煙塵增多，煙塵中的部分物質就會影響石灰石的消溶，導致pH值下降，降低脫硫率。
粉塵過高會造成氟化鋁致盲。由于電除塵器粉塵含量過高或重金屬成分高，在吸收塔漿液內形成一種穩定的化合物AlFX(x一般為2~4)附著在石灰石表面，影響石灰石的溶解和反應，導致石灰石供漿對pH值調解無效。
3.3石灰石粉的質量影響
石灰石粉中的CaCO3的含量降低，意味著其他成分含量增高，如惰性物、MgO等，使得石灰石粉的活性大大降低，吸收塔吸收SO2的能力大為降低，即使大量供漿也無濟于事。
石灰石的粒徑與石灰石的活性。石灰石粒徑越小，比表面積越大，固液接觸越充分，從而降低液膜阻力，石灰石活性越好?；钚员碚髟谕葪l件下，CaCO3的消溶度。一般CaCO3的含量越高，活性越大。CaCO3的雜質阻礙消溶。
3.4工藝水、煙氣中Cl-含量影響
燃料含Cl-量是FGD工藝技術規范中需要說明的一個重要數據。在燃燒過程中燃料中的Cl轉變成煙氣中的HCl，煙氣中的HCl基本全部在FGD吸收塔中被捕獲，并主要以CaCl和MgCl形式富集在FGD漿液中。煙氣帶入的HCl的數量、補加水引入的氯化物、隨固體副產物代理系統的工藝液量以及廢水排放決定了FGD漿液中氯化物的濃度。高濃度的Cl-含量會優先與CaCO3發生反應，導致漿液中的CaCO3含量降低，對脫硫率、pH值、石灰石利用率、石膏質量造成影響。
根據WLFGD系統實驗數據，當漿液氯化物濃度超過50g/L，吸收塔的傳質能力將下降30%~40%。因此，Cl-濃度較高的吸收塔需要較高的L/G、過量較多的石灰石或改變FGD系統其它性能參數來抵消氯化物對脫硫效率的影響。
結束語
由于濕法煙氣脫硫反應過程中pH值控制的雙向性。通過對脫硫系統的pH值不同變化化學反應分析，找出了脫硫塔出現問題的根本原因，確定最佳的pH值控制方法。并運用脫硫反應過程中的pH值不同數值，進行深入理論分析，使生產過程中由于pH值變化導致的脫硫系統各種問題，得到了有效地解決，為國內濕法煙氣脫硫工作奠定了基礎。
