對循環流化床鍋爐SNCR過程中還原劑與煙氣的混合情況進行了數值模擬，分析了不同煙氣量和噴射點布置對混合情況的影響。計算結果表明，當還原劑噴射點設置在分離器進口煙道時，還原劑和煙氣在分離器內大部分區域混合很好，煙氣量降低對混合效果影響不大。當還原劑噴射點布置在分離器內部時，還原劑與煙氣混合效果較差，大部分還原劑從中心筒“短路”流出旋風分離器。在一臺75t/h的循環流化床鍋爐上進行了實際應用，達到較高的脫硝效率，能夠?qū)Ox排放值控制在100mg/Nm3以下。

1、前言

煤炭是中國的基礎能源，在一次能源構成中占70%左右。根據“十一五”規劃和“十二五”規劃，在今后一個較長時期內，煤炭將繼續占據我國能源的主導地位[1]。

燃煤發電鍋爐、工業鍋爐和工業窖爐是三大煤耗設備。燃煤鍋爐排放的煙氣中含有大量的NOx，占我國總NOx排放量的60%~80%，是大氣中NOx污染物的主要來源。NOx的排放給自然環境和人類生活帶來了嚴重的危害，是酸雨、酸霧的主要原因之一，在大氣中與碳?xì)浠衔镄纬晒饣瘜W(xué)煙霧，并參與臭氧層的破壞。

根據第一次全國污染源普查報告，2007年我國氮氧化物排放總量為1797.7萬噸，如不進一步采取有效的NOx排放控制措施，預計到2020年，氮氧化物排放量將達到2900萬噸。2011年7月，環境保護部和國家質量監督檢驗檢疫總局聯合發布了修訂的《火電廠大氣污染物排放標準》，于2012年1月1日開始實施，其中燃煤鍋爐的氮氧化物排放限值為100mg/m3。

選擇性非催化還原反應(Selective Non-Catalytic Reduction,SNCR)是一種無需催化劑的脫硝方式。該方法是將氨基還原劑噴入爐膛溫度為800～1100℃的區域內，與煙氣中的NOx進行反應，生成N2和H2O。

與煤粉鍋爐相比，循環流化床鍋爐(CFB)由于燃燒溫度較低、合理組織送風，NOx生成量自身就可控制到200mg/m3左右[2]。如再配置SNCR脫硝技術，就可以實現低于100mg/m3的排放水平，并維持氨逃逸在5～10ppm[3]。由于SNCR脫硝系統簡單，造價相對低廉，不存在反應器堵塞等問題，因此在CFB鍋爐上的應用逐步增多。本文對SNCR技術在流化床鍋爐上的還原劑噴射系統的布置方式進行了研究，考察了不同參數下還原劑在旋風分離器內的分布情況。

2、CFB鍋爐SNCR應用特點

2.1溫度分布合適

SNCR技術的脫硝效率對反應溫度非常敏感。如果反應溫度過低，脫硝反應速率很慢，反應劑來不及參與反應，因而降低了脫硝效率，并且增加氨逃逸量;如果反應溫度過高，NH3的氧化反應占優，反而增加NO排放。一般而言，SNCR最佳的反應“溫度窗口”為900～1100℃[6]。

CFB鍋爐屬于低溫燃燒方式，爐內燃燒溫度較低，且分布均勻，爐膛至旋風分離器區域溫度一般為850～950℃，正好處于SNCR溫度窗口內。因此，CFB鍋爐的爐內溫度分布情況非常適合實施SNCR脫硝技術。

2.2停留時間足夠

為保證SNCR達到理想脫銷效率并且減少氨逃逸，煙氣和脫硝反應劑在合適的溫度區間達到足夠的停留時間是關鍵因素之一。對于CFB鍋爐，SNCR還原劑常布置在高溫旋風分離器進口。根據旋風分離器的沉降分離理論，假定煙氣均勻進入分離器，并沿螺旋線行進，則煙氣在分離器中的停留時間τN可以用下式進行估算：

(1)

式中：r0和re分別為旋風分離器筒體半徑和排氣管半徑;U為煙氣切向速度，等于分離器進口速度;Nc為煙氣在分離器內旋轉的圈數。CFB鍋爐高溫分離器入口速度大約為20~30m/s，大容量鍋爐分離器筒體直徑約6~7m，排氣中心管直徑約3m。按上式計算可知，煙氣在分離器停留時間約為2.5~3.5s[5]。

根據試驗和工程實際經驗，還原劑在有效脫硝溫度窗口的停留時間大于1s即可得到較好的脫硝效率，因此，CFB鍋爐的爐型適合采用SNCR技術。

3、爐內還原劑分布數值模擬

3.1幾何模型和網格劃分

對某臺循環流化床鍋爐SNCR過程中的還原劑分布情況進行了數值模擬，鍋爐型號DG130/9.8-4，蒸發量為130t/h，主蒸汽壓力9.8MPa、溫度540℃，單汽包自然循環，半露天形式布置，設置高溫旋風分離器2個。

由于本文中SNCR噴射位置選為高溫旋風分離器進口，因此將旋風分離器及進口煙道作為計算區域。旋風分離器進口高度3.2m，進口寬度1.2m，旋風筒總體積93m3。進口煙氣溫度為880～920℃。幾何模型及網格劃分如圖1所示，旋風分離器深11193mm，筒徑自上而下，分別為4.3m，2.3m和最底端的1.76m。采用非結構化的六面體、cooper方法對幾何模型進行網格劃分，總網格數目為33萬。

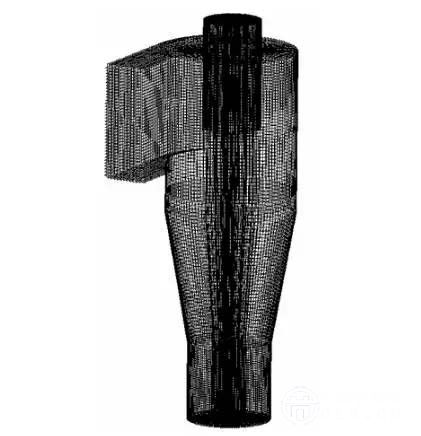

圖1數值計算幾何模型與網格劃分

3.2數值計算采用的理論模型

數值計算中，采用標準k-ε湍流模型模擬氣相湍流輸送，對輻射換熱的計算采用P-1輻射模型，壓力-速度的耦合采用SIMPLE法求解。采用離散相模型跟蹤還原劑液滴軌跡，考慮慣性加熱、蒸發、沸騰和擴散等效應;采用隨機軌道模型考慮湍流對液滴顆粒運動的影響。

3.3數值計算條件

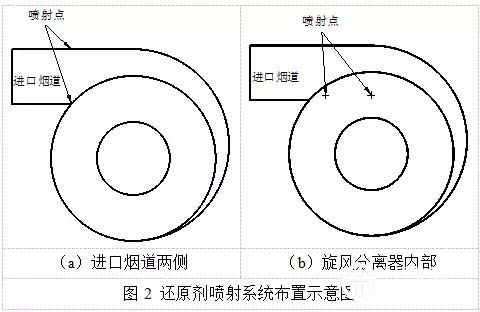

數值計算時，高溫旋風分離器進口煙氣溫度取900℃，進口煙氣中固體顆粒濃度為3.1kg/Nm3。采用2支還原劑霧化噴槍，平均霧化粒徑為100µm，噴射系統布置方式有兩種，其中(1)布置在進口水平煙道兩側，如圖2(a)所示;(2)布置在旋風分離器內部，如圖2(b)所示。

共進行了3個算例的數值模擬，計算條件如下表所示。

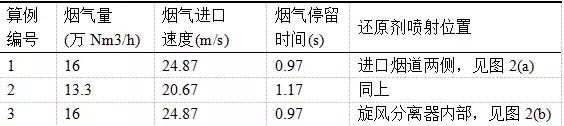

表1數值計算采用的條件

3.4計算結果與分析

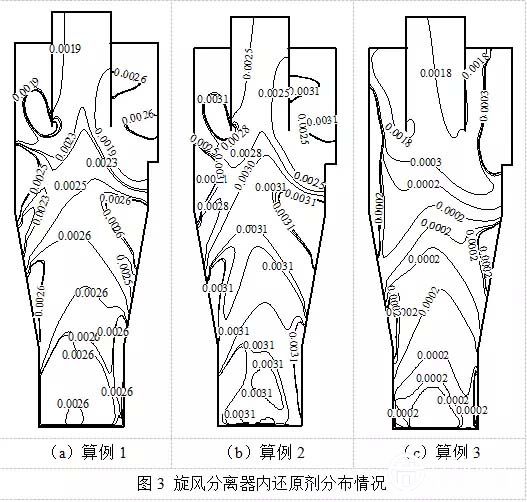

圖3為算例1、2和3得到的旋風分離器豎直截面上還原劑質量濃度的分布情況。對于算例1，如果還原劑與煙氣完全混合，則還原劑質量分?jǐn)?shù)為0.0022。數值計算結果表明，除了進口很小一段區域外，還原劑在分離器大部分區域內均勻分布，混合非常好。對于算例2，理想還原劑質量分?jǐn)?shù)為0.0025，數值計算結果表明，在該計算條件下，分離器內大部分區域還原劑能夠與煙氣充分混合。

算例3中，對還原劑噴射的布置方式進行了改變，將噴射位置移到旋風分離器內部。與上一個算例相比，此處的速度降低，混合距離減少。計算結果表明，這種布置方式時混合效果變差，大部分還原劑從的中心筒“短路”流出旋風分離器，導致分離器中心筒以下部分還原劑濃度很低。

4、實際運行情況

對一臺75t/h的循環流化床鍋爐進行SNCR脫硝改造，采用5%～8%的氨水作為還原劑，采用壓縮空氣霧化方式，液滴平均粒徑為100µm，噴射點布置在高溫旋風分離器進口煙道處，即圖2(a)的布置方式。

經過實際運行，SNCR脫硝系統能夠達到較高的脫硝效率，當氨與NOx的化學當量比(NSR)為1時，能夠?qū)崿F(xiàn)40%～50%的脫硝效率;當NSR=2時，可以達到70%～80%的脫硝效率，將NOx排放值控制在100mg/Nm3以下。

5、結論

本文對循環流化床鍋爐SNCR過程中還原劑與煙氣的混合情況進行了數值模擬，分析了不同煙氣量和布點位置改變對混合情況的影響，針對此得到以下結論：

(1)當還原劑噴射點設置在分離器進口煙道時，還原劑和煙氣在分離器內大部分區域混合很好，煙氣量降低對混合效果影響不大。

(2)當還原劑噴射點布置在分離器內部時，還原劑與煙氣混合效果很差，大部分還原劑從的中心筒“短路”流出旋風分離器。

(3)在一臺75t/h的循環流化床鍋爐上進行了SNCR實際應用，達到較高的脫硝效率，能夠?qū)Ox排放值控制在100mg/Nm3以下。
