本文主要闡述了華潤電力(渤海新區)有限公司(以下簡稱渤海熱電)2×350MW超臨界燃煤發電機組濕式電除塵煙氣處理技術和沖洗水循環利用方式，濕除處理后的煙氣排放參數完全能達到國家“超潔凈排放”標準，濕除沖洗水至吸收塔回用效果良好，既免除了配套的濕式電除塵煙氣處理后排放廢水的處理費用，還增加了石灰石漿液的利用效率，延緩了吸收塔的結垢速率和漿液惡化速率，為其他燃煤電廠的環保運行提供了經驗。
2014年6月13日，中央財經領導小組第六次會議提出，我國東部地區新建燃煤發電機組大氣污染物排放濃度要基本達到燃?xì)廨啓C(jī)組排放限值，即氮氧化物50mg/m3以下、二氧化硫35mg/m3以下、煙塵5mg/m3以下，實現“超潔凈排放”。
華潤電力(渤海新區)有限公司2×350MW超臨界熱電聯產機組工程位于河北省滄州市渤海新區臨港化工園區(國家級)東區，距海邊直線距離7.5公里。公司于2015年1月投產發電，公司從設計之初就踐行節能環保的生產理念，其中在配套的煙氣處理系統優化設計方面，實現了煙氣“超潔凈排放”，為其他燃煤電廠的建設、改造、運行提供了經驗。
本文主要介紹渤海熱電配套的濕式電除塵煙氣處理技術及其沖洗水循環利用方式。
1、渤海熱電煙氣處理方法
隨著火電廠煙氣排放標準越來越嚴格，電廠脫硝脫硫和除塵技術也在不斷更新，取得了非常顯著的成效。
渤海熱電的煙氣處理方法：選擇性催化還原法SCR(設省煤器煙氣旁路)+低氮燃燒+干式電除塵(高頻電源+末電場旋轉電極)+石灰石-石膏濕法脫硫+濕式電除塵煙氣處理技術。
高溫?zé)煔鈴腻仩t內排出經脫硝、空氣預熱器、干式電除塵器、引風機、脫硫系統、濕式電除塵，達到“超潔凈排放”標準后，由煙囪排至大氣。具體流程如下圖：
經過近十個月的運行實踐檢驗，渤海熱電的煙氣排放參數完全能保證達到“超潔凈排放”標準，煙氣處理方法非常可靠。
2、渤海熱電濕式電除塵煙氣處理技術
2.1濕式電除塵的工作原理
濕式電除塵器與干式電除塵器工作原理相同，都是向電場空間輸送直流負高壓，通過空間氣體電離，煙氣中粉塵顆粒和霧滴顆粒荷電后在電場力的作用下，移動到收塵極板(集塵板)，從而被收集在收塵極表面。在對集塵板上捕集到的粉塵清除方式上，濕式電除塵與干式電除塵有較大區別，干式電除塵器利用振打清灰方式將收集到的粉塵震落到灰斗中，而濕式電除塵器則是通過收集煙氣中的霧滴顆粒，在收塵極表面形成溢流而將粉塵沖洗到灰斗中。

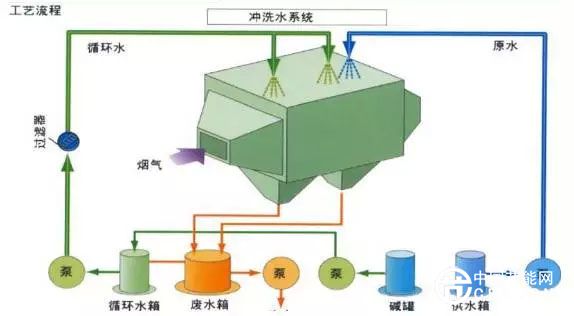

濕式電除塵的工藝流程如下圖：
2.2濕式電除塵的特點
2.2.1濕式電除塵器與干式電除塵器最大的不同，在于煙氣工質的差異，干式電除塵器煙氣為干煙氣，煙氣溫度較高，煙氣中基本不含霧滴。而濕式電除塵器為濕飽和煙氣，煙氣溫度較低，煙氣中含有大量的霧滴。
2.2.2經濕法脫硫洗滌凈化后的煙氣，溫度約45℃-55℃，溫度已降至露點以下，所含水蒸氣已近飽和，極易結露，對后續煙道腐蝕性較大。濕式電除塵器通常設置在濕法脫硫裝置后，脫硫后飽和煙氣中攜帶大量水滴、SO2和SO3，在通過高壓電場時被捕獲，徹底解決濕法脫硫帶來的石膏雨、藍煙問題，并且可以大大緩解下游煙道和煙囪的腐蝕，節約防腐成本。
2.2.3濕式電除塵采用水霧沖洗，沒有振打裝置，完全杜絕了二次揚塵。根據國外相關文獻，濕式電除塵對酸霧、有毒重金屬以及PM10,尤其是PM2.5的微細粉塵都有良好的脫除效果。
2.2.4濕式電除塵由于其終端把關的技術特點，布置在脫硫前的干式電除塵可以在滿足脫硫工藝要求的前提下，降低干式電除塵的投資和運行費用。
2.3渤海熱電機組濕式電除塵設備簡介
每臺機組脫硫后配置一臺臥式濕式電除塵器，高壓供電部分選用高壓硅整流變。濕式電除塵器為雙室一電場除塵器，每臺爐配置一臺，設計除塵效率為效率≥70%或出口排放濃度≤5mg/Nm³。濕式電除塵器電場陽極板采用平板型極板，陰極線采用針刺線，清灰方式為沖洗水。
濕式電除塵下設三個箱罐：堿液箱、循環水箱和排水箱，供水箱直接由脫硫工藝水箱代替。運行方式是通過循環水箱的循環水泵連續沖洗濕式除塵器的前2/3，由補水泵(原水)間歇沖洗濕式除塵器的后1/3，沖洗濕式除塵器的水從底部流到廢水箱內，再由廢水箱流至循環水箱重復沖洗使用。
2.4渤海熱電機組濕式電除塵運行方式介紹
由于通過濕式電除塵的煙氣呈酸性，由堿液泵間歇向循環水箱供堿以維持循環水PH，防止沖洗水PH過低導致濕式電除塵內部腐蝕。
濕除循環沖洗水PH原設計可以由循環水箱控制或排水箱控制，循環水箱PH控制在8-10之間，排水箱PH控制在6-8之間，經過十個月左右的摸索實踐，目前多采用排水箱PH維持在7左右來控制供堿，這樣既可以防止?jié)袷诫姵龎m內部和煙囪內筒腐蝕，又可以保證煙囪排煙帶水PH維持在7左右，避免煙囪排煙帶水導致的酸污染或堿污染。
堿液泵供堿方式原設計為和循環水箱PH或排水箱PH連鎖，因PH計反應較慢，經常發生供堿不均勻現象，經過十個月左右的運行摸索實踐，目前增加了按時間周期供堿連鎖，且規定每兩個小時就地PH值實測和DCS顯示值比對，確保排水箱PH一直維持在7左右，確保排煙帶水為中性，更加實用。
為保證沖洗水的清潔，渤海熱電濕式電除塵系統每小時排放10噸左右的沖洗廢水至脫硫吸收塔。
3、渤海熱電濕式電除塵沖洗水循環利用方式分析
3.1濕式電除塵沖洗水外排的必要性
濕式電除塵器運行時其中一個關鍵問題就是外排水的二次污染和水耗問題，直接排放會造成二次污染，且耗水量大，運行成本高。
濕式電除塵采用沖洗水沖洗極板上吸收的煙塵，經過濕式電除塵噴淋沖洗之后的水，含有大量酸性物質和細微顆粒物，如果不加以外排換水，濁度會一直增加，導致煙氣帶水含塵量增大，煙氣排放參數不合格。
為了保證濕式電除塵循環沖洗水水質能夠一直保持合格，排水箱每小時必須外排一定量的廢水。
3.2石灰石-石膏濕法煙氣脫硫技術和氫氧化鈉(NaOH)法煙氣脫硫技術介紹
3.2.1石灰石-石膏濕法煙氣脫硫技術的工作原理
在石灰石-石膏濕法煙氣脫硫工藝中，脫除二氧化硫(SO2)的基本工藝過程為煙氣進入吸收塔后，與石灰石漿液接觸，進行物理、化學反應，最后產生固化二氧化硫的石膏副產品。
基本化學反應方程式為：
1.SO2+H2O→H2SO3吸收
2.CaCO3+H2SO3→CaSO3+CO2+H2O中和
3.CaSO3+1/2O2→CaSO4氧化
4.CaSO3+1/2H2O→CaSO3•1/2H2O結晶
5.CaSO4+2H2O→CaSO4•2H2O結晶
6.CaSO3+H2SO3→Ca(HSO3)2pH控制
同時煙氣中的HCL、HF與CaCO3反應，生成CaCl2或CaF2。
3.2.2氫氧化鈉(NaOH)法煙氣脫硫技術的工作原理
NaOH煙氣脫硫工藝是為了克服石灰石/石灰法容易結垢的缺點而發展起來的。
基本化學反應方程式為：
1.2NaOH+SO2→Na2SO3+H2O
2.Na2SO3+SO2+H2O→2NaHSO3
先用NaOH的水溶液吸收SO2，吸收后的產物回收或者再生循環利用。主要利用石灰(Ca(OH)2)或石灰石(CaCO3)進行再生。
利用石灰石的基本化學反應方程式為：
1.Na2SO3+1/2O2→Na2SO4
2.NaHSO3+1/2O2→NaHSO4
3.Na2SO4+CaCO3+H2O→2NaOH+CaSO4+CO2
4.NaHSO4+CaCO3→NaOH+CaSO4+CO2
5.CaSO4+2H2O→CaSO4•2H2O結晶
同時也會發生副反應生成CaSO3•1/2H2O。3.3濕式電除塵沖洗水外排至脫硫吸收塔的可行性分析
3.3.1氫氧化鈉(NaOH)法煙氣脫硫技術因受限于脫硫劑運行費用太高而且脫硫產物不易處理，致使市場占有率不高，但由于鈉堿吸收液和二氧化硫反應的速率比鈣堿快很多，能在較小的液氣比條件下，達到較高的二氧化硫脫除率，而且氫氧化鈉(NaOH)法煙氣脫硫產物不會結垢。
3.3.2濕式電除塵系統需要用到原材料只有水和NaOH，其余全為煙氣中本身攜帶的成分，和脫硫塔脫除煙氣的成分基本是完全一致的，只相當于增加了一層過濾吸收系統，從而可以脫除更多煙氣中的有害成分(如SO2、粉塵等)。
3.3.3濕式電除塵系統外排的廢水可以達到部分氫氧化鈉法煙氣脫硫的效果，原有的吸收塔漿液中會有極小的一部分起到再生作用。和催化劑或增效劑原理相似，可以達到同樣的效果，最后的主要產物也為CaSO3•1/2H2O和CaSO4•2H2O。(可以參考?xì)溲趸c(NaOH)法煙氣脫硫的反應方程式)
3.3.4重金屬是吸收塔漿液起泡的主要原因之一，而絕大多數重金屬都和氫氧根(OH-)都會反應生成不容于水的固體，再生出來的氫氧根會和吸收塔內的重金屬反應，達到凈化吸收塔漿液的作用。最終重金屬和氫氧根反應生成的沉淀物和部分再生的氫氧化鈉都伴隨脫水系統產生的石膏帶走。
3.3.5我司已運行十個月有余，單臺爐濕除用堿量約為1天/噸，濕除排水箱每小時外排約10噸水至脫硫吸收塔。運行期間，因機組多次啟停和脫硫廢水處理系統投運率不高，吸收塔漿液品質一直較差，但脫硫效率一直維持非常高的水平，在同樣的燃煤硫分條件下，比原設計可以減少將近一臺漿液循環泵的運行量。
3.3.6因煙氣排放指標越來越嚴格，部分電廠采用添加脫硫增效劑來提高脫硫效率(一般單臺爐添加量100公斤/天,約2500元)，對比吸收塔添加脫硫增效劑，單臺爐用堿量1天/噸(約650元)，既保證了濕式電除塵系統的正常運行，又節約了脫硫系統的運行費用。
3.3.7通過運行期間的石灰石耗材分析，石灰石漿液的利用率非常高，超過了原設計Ca/S比1.03的水平，一定程度上證實了濕除廢水回用的增效作用。
3.3.8機組臨時停運時進入吸收塔內部檢查，未發現結垢現象，一定程度上證實了濕除廢水回用的緩解吸收塔結垢作用。
4、結論
4.1濕式電除塵煙氣處理技術工藝通過華潤電力(渤海新區)有限公司運行情況證明,其系統運行可靠性高,機組凈煙氣粉塵含量長期恒定穩定在3mg/m3以下，完全達到了國家“超潔凈排放”環保標準,在技術上是完全可靠的。
4.2濕式電除塵煙氣處理沖洗水循環利用方式不但在技術上科學合理，而且在經濟上可以節能降耗,經濟效益和社會效益都非常顯著。
5結束語
華潤電力(渤海新區)有限公司濕式電除塵煙氣處理技術，運行可靠性非常高，濕除處理后的煙氣排放參數完全能達到國家“超潔凈排放”標準，濕除沖洗水外排至吸收塔回用效果良好，既免除了配套的濕式電除塵煙氣處理后排放廢水的處理費用，還增加了石灰石漿液的利用效率，延緩了吸收塔的結垢速率和漿液惡化速率，為其他燃煤電廠的環保運行提供了經驗。
