美國國家標準與技術研究所(NIST)與IBM的研究人員開發了一種溝槽(trenching)技術，能被用以透過定向自組裝(self-directed assembly)來打造元件。

研究人員表示，金納米粒子能像是鏟雪機那樣運作，在磷化銦(indium phosphide)或其他半導體材料層翻攪而過，形成納米通道。這種技術可望被用來在所謂的實驗室單晶片(lab-on-a-chip)元件上整合雷射、感測器、波導(wave guides)與其他光學零組件，支援疾病診斷、篩選實驗性材料與藥物、DNA檢驗等等。

金粒子的通道挖掘 能力是偶然被發現的，在一個因為污染物而失敗的納米線(nanowires)形成實驗中;NIST化學研究員Babak Nikoobakht表示：“一開始我們非常失望，”但是研究團隊無心插柳，發現污染物是水。該實驗的掃描電子顯微鏡影像顯示，結合水汽的金納米粒子導致 了長長直直的納米通道。

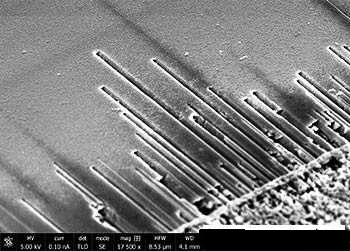

在磷化銦半導體的表面上形成的表面定向納米通道電子顯微鏡影像;那些納米通道是利用金催化汽態-液態-固態蝕刻制程所形成，而其位置則是由沉積的金圖形(pattern)所定義 (來源：NIST)

研究團隊接下來梳理出實現該蝕刻制程所需的化學機制與必要條件，選擇性地在半導體表面涂布金并將之加熱;一旦加熱完成，底層的磷化銦就會融入金納米粒子，形 成金合金。他們接下來將加熱的水蒸汽導入系統，發現當水蒸汽溫度達到攝氏440度以上時，會形成長長的V型納米通道;那些通道下方的直線路徑，是由結晶半 導體內的規律重復晶格所支配。

研究人員也能將上述技術應用于磷化鎵(gallium phosphide)與砷化銦(indium arsenide)，這兩種半導體材料也是屬于三五族;這類化合物半導體被用以制作LED，或是支援通訊、高速電子等應用。Nikoobakht表示，他 相信這種蝕刻制程經過調整之后，能被用以在矽等材料上制作通道圖案。
