應用背景

蒸汽凝結水經過疏水閥排出后會產生大量的汽體，這部分蒸汽由兩部分組成：其一，高溫凝結水壓力降低后會閃蒸出二次蒸汽。其二，疏水閥在排水的過程中也會泄露蒸汽。蒸汽的流速在20-30米/秒，凝結水的流速1-2米，所以回水管線如果不能很好的處理水汽分層流動問題，就會出現水擊、水錘現象，嚴重時會影響到設備的正常運行。

在大型的凝結水回收管網中，凝結水的回水總管線不可避免的需要抬高，這就造成凝結水在回水總管內由低到高進行流通，回水管線中的二次蒸汽也要經過立管由底到高，正常狀態下蒸汽流速比水高10倍左右，但是，在立管中二者的流速是一樣的，這就必然導致回水管線憋汽憋水，從而導致回水不暢。

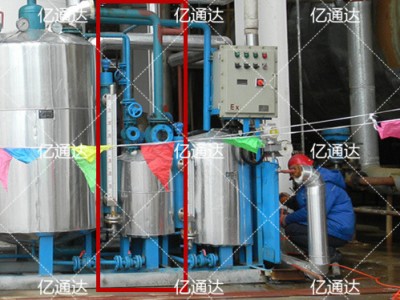

解決之道——回水爬高器

一、工作原理

    凝結水進入回水爬高器的儲存罐時，通過調節閥調節進行水汽分層，蒸汽從蒸汽管線進入橋架，凝結水從水管進入橋架。

二、產品性能優勢

1、回水爬高無壓力：水汽在立管中分離爬升，系統排水更暢通。

通過調整汽路的調節閥，讓罐內形成一定壓力P1（由于水封的作用可以形成這個壓力），橋架的回水管線壓力為P2,橋架離地面的高度為h，P1—P2=0.1Mpa時，h就可以達到10米。

2、設備使用壽命長——沒有任何運動部件，使用壽命長，免于維護。

三、訂貨參數
