產品詳情
一.產品概述
    徠卡通用-智能節能控制系統是一種工作在380/VAC低壓配電系統主配電柜和二級分配電柜的設備保護和節電控制。它采用國際最新電磁補償原理和電力電子控制技術，根據用電參數的變化自動調整勵磁繞組的電流，從而改變主回路的阻抗，有效抑制浪涌電流、瞬變及諧波的產生，從而優化供電參數；降低多余的有功輸出，改善供電品質，提高用電效率，延長用電設備使用壽命，從而減少多余電費的支出和維修費用的支出。

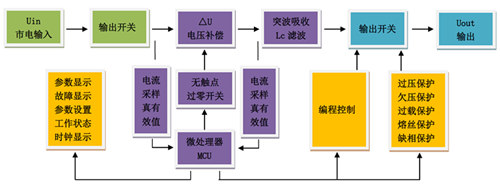

二. 系統工作原理
1. 調整電壓幅值節電
    由于本產品采用最先進的電磁平衡技術來調整用電設備上電壓的平衡度和穩定性，因而有著節電效應。調整電壓幅值所取得節電效果：將用電設備的運行電壓U1調整為U2時，按公式P＝U2/R可得省電率η為：η＝ΔP/P1＝（P1-P2）/P1＝1-P2/P1＝1-（U2/U1）2
如：  U2＝0.98U1        則η＝4%                        U2＝0.96U1      則η＝7.8%
U2＝0.94U1        則η＝11.6%                  U2＝0.92U1      則η＝15.4%
因此，可視各地用戶的具體供電電壓幅值大小來調整到合適的電壓值以取得最佳的節電效果。
2. 削減三相電壓的不平衡度可對電動機獲得較理想的節電效果

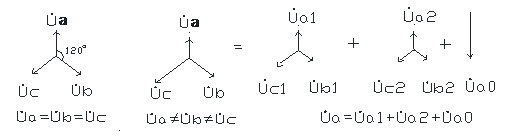

    在三相電壓幅值相等時，一般三相電壓是平衡的，其各相電壓矢量也相差1200，但在三相電壓不平衡時，則產生負序電壓和零序電壓分量。
    從三相不平衡電壓按對稱分量法分解出的負序分量電壓U2是一個反時針方向的序量，它可以使電動機產生附加的反方向旋轉的制動力矩，如果要克服它并且按正方向保持原速度，就要額外增加相對于一倍負序分量的正序能量才能保持原速度，如果U2＝1.5%U1則要增加2×1.5%的功率；對于零序分量就是由于電壓不平衡產生電壓中心點偏移導致的零序電壓、電流分量，它使電動機產生振動力矩和增大線圈漏磁通損耗。所以本產品能將不平衡電壓的程度消減，因而可帶來顯著的節電效果。如下圖：

3. 減少電動機的啟動電流的節電效果
電動機在啟動時阻抗極小，因而啟動電流一般為（3.5-5.5）IA，即3-5倍的額定電流啟動值加入節電系統后，等于接入了一定數量的等值阻抗ZF，可將啟動電流減少為2-3倍的額定電流，如果有很多臺的小型電動機或群控多臺小電機的負荷，就有較大的節電空間。
4. 降低了輸電線路和電動機繞組銅損耗的節電效果
按銅損耗公式PCU=I2R來看，減少電流值對銅損就有較明顯的減少，特別是較長線路或過載電流大的線路上，如加入本節電系統再投入就地無功電容補償調和，有更佳的節電效果。
5. 消減高次諧波的節電效果
通常一些用戶因為在系統網絡中出現多種高次諧波分量（特別是靠近有大型整流負荷或大型多極水輪發電機附近的用戶最為嚴重）不但使電動機的損耗加大，影響了電度表或其它計量裝置的準確度。安裝本節電系統后可消減一半數量以上的高次諧波分量，也起到一定程度的節電效果。
4. 消減系統出現的閃變現象
從輸送電線路以及相連送電線路發生故障或擾動都會波及到工作線路上的電壓穩定，電壓擾動有時甚至達到半天以上，安裝本節電系統后可基本平穩了電壓的波動，這是因為本裝置采用了最理想的磁性材料和特殊的結線來平穩了電流或電壓的瞬時變動。由于E發生=-U=L（dф/dt）使工作線路上的電壓得到緩慢的升降，這對用電設備起到了一定程度的保護作用，避免了浪涌對設備的損壞，同時也有一定的節電率。

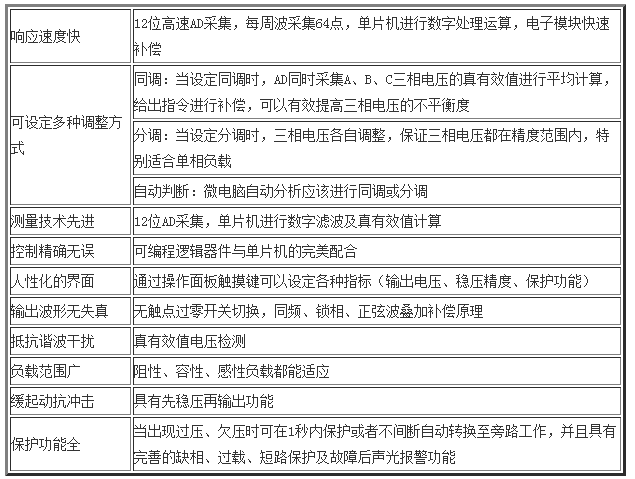

三. 性能特點：

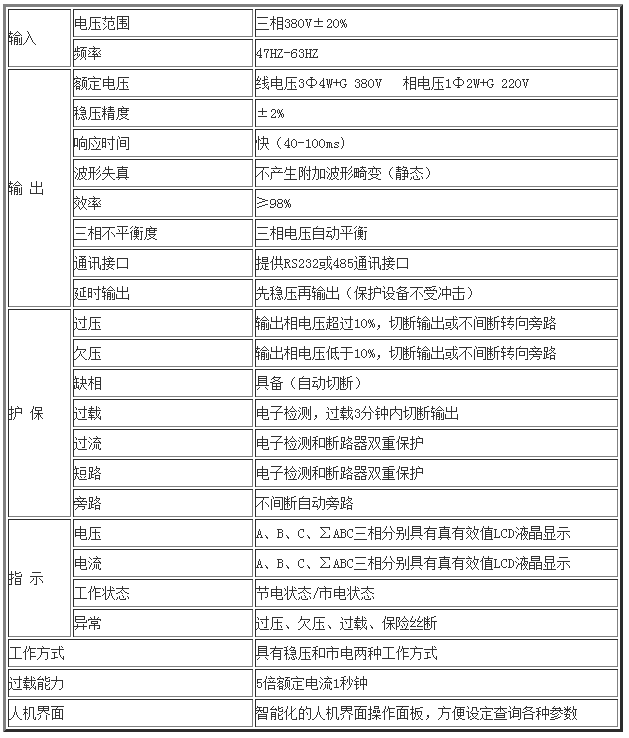

四. 電氣規格參數：


五. 適用范圍
廣泛應用于制造工廠、醫院、學校、車站、酒店、政府機關等。
