一、概述
GOLEVAER通用智能節電器（以下簡稱GL-TY）系列，它是一種融合當今最先進節電技術、節電效能強大、應用范圍廣闊的綜合的通用型智能省電系統。GL-TY基于電磁平衡原理，通過提高電力的質量及用電效率，使大部分電器設備的電力損耗得以減少。
產品優勢：GL-TY的內部材料是采用進口優質的材料制成，選用H級絕緣標準，耐用性高。主回路沒有電子零件，在通常情況下不會受溫度及濕度影響，可靠性極高，更不會影響任何電器設備運作。
安裝使用GL-TY后，電力得到多方位的管理，供電質量得以改善，而且電壓穩定，使電器設備得到保護，延長設備壽命。另外通過節電，能降低供電變壓器的負荷，并可增加更多的電器設備。在當今競爭激烈的商業及工業界里，安裝本設備絕對是幫助企業降低成本，提高利潤的好辦法。
適用范圍：絕大部分的用戶都可安裝GL-TY，例如工廠、商店、酒店、寫字樓、銀行、公園、小區等等。但長時間電壓處于偏低的情況，及需要精確電壓控制的設備則不適用GL-TY節電裝置。
省電效果保證：安裝GL-TY后確保省電效果，裝機后節省用電金額可于一至二年左右回收投資。如裝機后沒節電效果，廠家承諾包退包換。
品質保證：產品以高品質材料并在嚴格的質量管理控制下制造，在正常使用下，廠商提供節能主機3年免費保修，使用期長達20年。GL-TY主機沒有電子元器件和機械磨損，所以它基本上無故障也無需維修，此先進的設計足令GL-TY省電裝置的實際使用期超出本公司提供的3年免費保修期，長達20年使用壽命，同其它節電設備（如變頻器等）相比具有較高的安全性及性價比，同時，GL-TY無需專人員調試和維護，避免人為因素造成系統故障，具有較高的可靠性。
二、產品結構及節電原理
本產品的主機內部由一系列特殊設計的線圈按一定規則連接后固定在一個三柱式鐵芯上制成，同時主機內部附有浪涌回路及相位調整線圈。
由于各線圈所產生的磁通是由各相勵磁線圈所產生的磁通交匯在同一個鐵芯上，使得三相磁勢得到平衡，因而輸出電壓得到平衡，且穩定在所設定的工作電壓上，實現電壓整形，同時通過電感之間電磁相互作用，回收彼此反相的剩余電流和無功功率以最大限度的節省電能，吸收無效能耗。
節電裝置除能通過上述原理達到顯著的節電效果外，同時亦減輕了主供電回路的負擔，增大了變壓器容量的寬裕度，并增加了用戶的負荷使用容量。
具體如下：
1.控壓限流節電
大部分電源變壓器的輸出電壓經常高于額定值5-10%左右（尤其是在用電低谷期）。過剩供給的電力使得用電設備產生額外的發熱現象，它不但造成電力浪費，還會直接縮短設備本身的壽命。不僅白白浪費了電能，而且還造成用電設備（因電流增大）發熱縮短壽命，甚至燒毀。GL-TY能夠很好的解決以上問題，它采用先進的電磁平衡控壓技術，根據供電壓的變化調整電壓的穩定性及幅值，即當電壓過高時調低負載電壓；當電壓低于標準的供電電壓下限時恢復正常的供電電壓。GL-TY不僅可以做到自動平衡、穩定用電電壓，而且能在不降低用電設備功效的情況下，依據負載的變化智能化地抑制減小用電電流、降低用電功耗。
2.改善三相不平衡度節電
消減三相電壓的不平衡度可對電動機取得較理想的節電效益：
在三相電壓幅值相等時，一般三相電壓是平衡的，其各相電壓矢量也相差120°，但在三相電壓不平衡時，則產生負序電壓和零序電壓分量。它可使電動機產生附加的反方向旋轉的制動力矩，如果要克服它并且按正方向保持原速度，就要額外增加相對于一倍負序分量的正序能量才能保持原速度，如果U2=1.5％U1，則要增加２×1.5％的功率，對于零序分量就是由于電壓的不平衡產生電壓中心點偏移導致的零序電壓或電流分量，它對電動機產生振動力矩和增大線圈漏磁通消耗。本產品能改善不平衡電壓的程度因而可帶來節電效應。
3.降低啟動電流及運行電流節電
電動機或感性燈具在起動時阻抗ZL極小，電機起動電流一般為（3.5～5.5）ＩＡ，感性燈具起動電流一般為（1.5～2.0）ＩＡ，加入節電器后，等于接入了一定數量的等值抗阻ZF，可將大大降低起動電流，同時可降低輕載電機及燈具的運行電流。
4.抑制瞬變浪涌節電
瞬變和浪涌是正弦交流波電路上電流與電壓的一種瞬時態的畸變。浪涌、諧波為主要的表現形式。瞬變最主要的特點有三個：超高壓，瞬時態，高頻次。
概括性地說，瞬流會使用戶的用電成本增加。同時，瞬流會破壞設備的安全運行。大量的科學研究已經證明，瞬變浪涌使一個用電系統的電耗增加的方式有三種：
系統效率下降。來自這樣一個研究結果。在一條120V的電路中，電流為1.5A/小時，瞬流導致了8.05%的線路損耗增加。
電機溫度升高。電機的溫升還由于瞬流使電感性負載電流損失增加和銅損提高而造成。由于瞬流高壓的沖擊，多余的電能轉換成熱能，因而使電機的運行溫度上升。電機溫度每上升一度，大約增加4%的電耗。
電表轉速加快。由于瞬流是突發式的過壓，它會導致作用于電度盤上的同時性力矩突然發生變化，從而導致電表轉速加快。安裝本裝置后可抑制瞬變和浪涌的幅度，起到一定程度的節電效果。同時安裝本裝置后可基本平穩了電壓的波動，這是由于本裝置采用了最理想的磁性材料和特殊的結線來平穩了電流或電壓的瞬間變動。Du/dt得以抑制使工作線路上的電壓得到穩定，這對用電設備起到了一定程度的保護作用，使用電設備免受了系統中的浪涌電壓的損害。
GL-TY節電器的節電規律
由于GL-TY節電器獨特的節電機理，其表現出的節電效果具有短時段的隨機變化性和長時段的相對穩定性等特點，節電率的高低與以下幾個方面的因素有關：
1．用戶所處的環境。我們知道，GL-TY節電器是通過控壓限流、吸收電路中的浪涌、尖峰等電壓和電流瞬變而實現節電的。用戶的電壓越高，瞬變越活躍， GL-TY節電器表現出的節電效果越好。
2．設備的狀況。功率因數越低的感性負載的節電效果更好。
3．由于負載工況的波動性及節電器所有的節電功能要完全起作用需要一個過程，因此GL-TY節電器需要較長的時間才能達到正常的節電效果。
三、性能特點
- 產品具備短路、過流、欠壓等完備的保護功能，故障自動旁路。
- 對負載提供穩定的工作電壓，提升供電品質。
- 抑制瞬變浪涌，減少機器設備發熱，延長用電設備使用壽命，減少維修成本。
- 對以照明設備為主的系統可節電15-25%，動力混合負載可節電6-20％，提升功率因數10～20％。
- 增加系統設備使用容量，可使空氣開關和線路承受壓力減小。
- 安裝方便，不改變用戶用電習慣，無需維護，安裝后即分分秒秒為用戶省電、省錢。
- 串聯于負載與電源間，不改變用戶用電習慣，改善電壓，使正弦波穩定、延長電器使用壽命1.2-1.6倍， 降低維修成本60％。
- 提高系統供電容量， 改善用電效率，減輕變壓器負擔有效抑制尖峰電壓浪涌電流，減少線損保護設備。
- 數碼顯示，程序控制，面板可顯示電流、電壓、故障狀態等參數。
- 自動穩壓，中文顯示，3相分調，通訊接口（選配功能）。
四、安裝示意圖

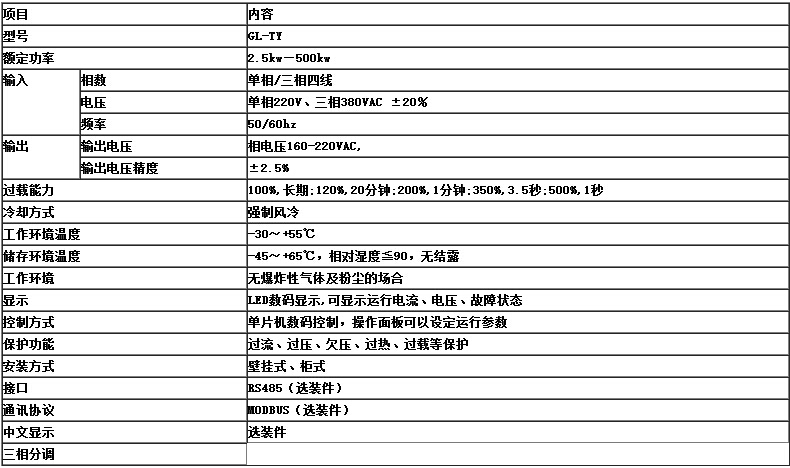

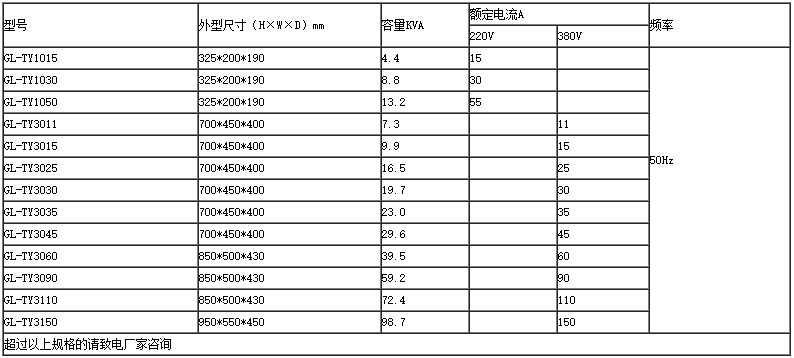

五、技術參數、規格型號
六、測試方法
1. GL-TY節電規律具有隨著時間延長由低到高的特點：
環境
GL-TY通過控壓及抑制電路中的浪涌，尖峰等電壓和電流瞬變的幅度而實現節電，所以供電系統中電壓越高，瞬變越活躍，節電率效果就越好。另外用電系統反映出的節電率與用戶電器本身的工況特點以及現場環境瞬流的活躍程度息息相關。這就決定了其節電率在短時段內具有隨機性能和不恒定性的特點。而在一個較長的時段內，根據統計學的理論，其平均節電率趨于恒定。因此，對GL-TY節電器的節電效果的檢測必須通過一個中長時段的對比才能測得接近實際的節電效果。
狀況
頻繁啟動及負荷工況（電流）變化較大的設備是較理想的應用對象（如制衣廠，五金廠，機加工廠等等）。
功率因素
系統運行的功率因素越低，節電效果越佳。
2.節電效果檢驗
進行檢測應滿足下列條件：
生產品種、規格一致的同一產品。
同一系統作比較。
單位產量的耗電量相同時間段作對比。
3.測試方法：
3.1短時段測試
在未安裝GL-TY之前，用測試儀測量系統運行的電流、有功、無功、功率因素。
安裝后在同等狀況、同一測試點，用測試儀測量電流、有功、無功、功率因素，也可由節電器里面的（節電――旁路）選擇開關進行節電測試對比。測試表如下：

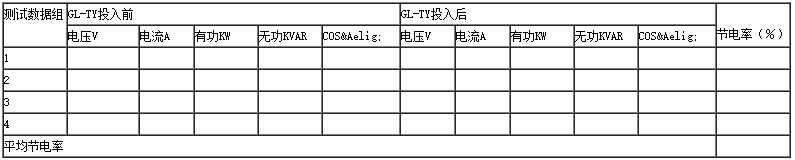

GL-TY測試原始數據記表（一）
3.2長時段測試
未安裝節電器前，先對系統的生產和電耗情況進行詳細統計，包括每天設備運行時間、產品種類、產量、系統總耗量，連續測試1－2周。
對系統進行安裝布控后，通電試運行1－2天，確認系統運行完全正常。然后按未安裝節電器的測試方法進行記錄統計，連續測試2－8周。見下表：

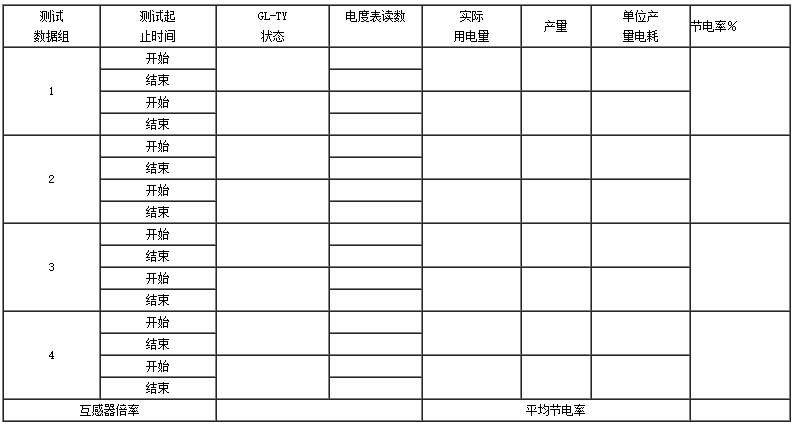

GL-TY測試原始數據記錄表
根據測試結果，進行計算，算出節電率：P
P--節電率
A1—安裝GL-TY之前的產品單位產量（時間）電耗。
A2—安裝GL-TY之后的產品單位產量（時間）電耗。
如在同一系統中同時生產不同的產品，應在分別計算每種產品的單耗和節電率的基礎上，再計算出平均節電率
七、使用GL-TY節電器前需要了解的情況
1.了解主要設備類型和用途
2.了解各低壓配電所的情況，如變壓器的臺數，每臺變壓器的容量，畫出低壓配電示意圖；了解各車間（或樓層）分配電柜的實際負荷的基本情況，如各車間（或樓層）總配電開關下的實際電壓、電流，實測設備全部開啟時的電壓、電流、功率因數。
3.了解主要用電設備的名稱、功率、實際運行時的電壓、電流、功率因數等。
3.了解電費單價及每天工作的時間和每月工作時間。
詳細了解以上情況后請?zhí)顚憽?a style="text-decoration: none; color: rgb(51,51,51)" >動力綜合通用型節電器應用調查表》，然后根據調查表的數據參考下述條件判斷是否適合安裝GL-TY節電器和安裝后大約的節電效果。
GL-TY節電率的高低主要取決于設備新舊程度、設備類型以及供電質量等因素。一般來說，電壓高的系統、設備老化的系統、負載輕或功率因數低的系統節電率較高，可達10~25%。反之節電率會低一些，但一般可達5~15%。需要注意GL-TY節電規律具有隨著時間延長由低到高的特點，故需參照“長時段測試”的方法多測試幾個周方可以獲得較好的效果。
客戶問答
一、不穩定的供電電壓，能否使用GL-TY節電裝置？
答：國際標準規范電動機在電壓變動率±10%不得影響性能，而 GL-TY節電裝置由于有功率因數及無效電力的改善，因此電壓變動率在標準值內皆不影響 GL-TY節電裝置及負載的正常工作且節電裝置本身也具備欠壓自動旁路功能，因此國際標準規范電壓變動范圍內的供電系統均可以使用GL-TY節電裝置。建議：若需精確電壓控制的設備請不要接入 GL-TY節電裝置．
二、１．用電戶的功率因數已接近100％，安裝GL-TY節電裝置是否仍有節電效果？２．功率因數是否會超前？
答：１．GL-TY節電裝置最主要的效益就是可以低減用電戶的有功電費，因此即使功率因數已達100％，仍有節電效果。
２． GL-TY節電裝置并非電容器，功率因數已達100％，則會保持在100％
三、用電系統中有燈具且燈具已采用電子鎮流器或節能燈，是否仍有節能的效果？
答： GL-TY節電裝置對照明設備的節約幅度約為15％-30％，若用電戶已電子鎮流器或節能燈，因其已經有一定的節能，此時再安裝GL-TY節電裝置仍有10％～20％的效果。且電子鎮流器或節能燈的換裝需一盞一盞更新，即耗時又耗費，一般壽命約為0.5-1年左右，因內部為電子零件，故對電擊、突波影響甚巨，而換下來的傳統鎮流器或燈具的廢棄處置，亦是件頭痛的事。而GL-TY節電裝置只要在照明回路總開關串接即能改善全部照明設備，GL-TY節電裝置亦非電子零件，壽命高達十?dāng)?shù)年，是可靠度甚高的產品。
四、GL-TY節電裝置適用/不適用負載為何?
答:1.照明回路有15-30%的節電效果；動力回路有6％～25％的節電效果。 ２．開放式電熱回路及需電壓需穩定在220V或380V的負載則不太適用GL-TY節電裝置。
五、GL-TY節電裝置對電熱設備是否適用？
答：1.密閉式電熱設備：如蒸籠、電鍋…等在使用節電器后并不影響加熱效率。 2.開放式電熱設備：如電暖器、電熨斗…等則其加熱時間會延長。
六、安裝GL-TY節電裝置對照明設備有何影響?
答;安裝GL-TY節電裝置后因GL-TY節電裝置提供給設備較的電壓、電流及功率的改善，亦可使燈具壽命延長約1.5-2倍。燈光照度會有一些降低，但感覺不明顯。
七、如將供電變壓器的輸出電壓調低是否也可達到GL-TY節電裝置的效果？

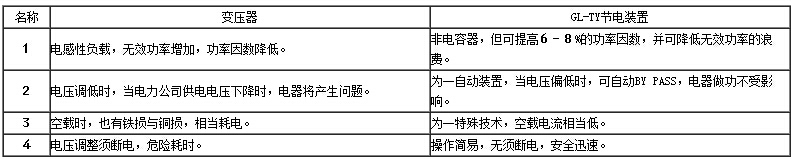

答：變壓器與GL-TY節電裝置差異比較表
八、使用穩壓器與GL-TY節電裝置有何差別？

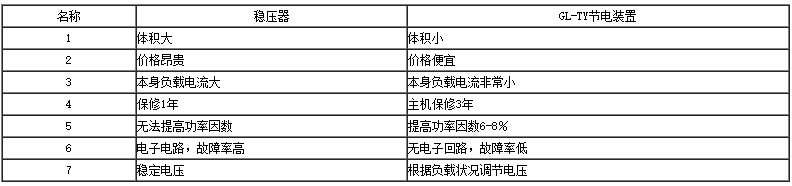

答：穩壓器與GL-TY節電裝置差異比較表
九、供電電壓偏低的場所，是否可安裝GL-TY節電裝置？
答：GL-TY節電裝置特別適合裝在電壓經常偏高的場所。至于電壓偏低者因GL-TY節電裝置有自動偵測BY PASS回路，即使白天高峰時段不能省電，晚上低谷時段仍可省電；夏天高峰時段不能省電，冬、秋、春季亦可省電；線路末端的回路不能省電，則前端的回路亦可省電。除了確認欲安裝的場所、回路，確實長時間電壓處于偏低的情況，則不適用GL-TY節電裝置，但此種場所占極少數。
??
??
??
?
