本系列產品有普通型節電器和智慧型電能回饋節電系列二個系列
一、普通型
◆產品概況
GL-ZNCY油田抽油機智能節電控制器是專門對油田抽油機進行智能化控制的最新成果，該成果目前在世界許多油田得到應用。該控制器的硬件采用德國進口設備，我公司結合國內實際使用情況，引用了世界最先進的微電子控制技術，并進行了軟硬件二次開發后推出的新一代高科技產品。
◆節能效果
GL-ZNCY油田抽油機智能節電控制器節電顯著，節電率達10%～40%
◆節能原理
長期以來，由于油田采油生產使用的抽油機電機載荷是帶有沖擊性的變載荷，特別是稠油和高凝結構井，這種情況更為嚴重。故為了使拖動抽油機的電動機穩定運行并具有一定的過載能力，需按抽油機的最大功率來配備電動機.長期以來,油田抽油機大多都處于輕載運行,甚至個別運行段是空載運行,造成極大的能源浪費.
為了配合油田對節能降耗的要求，我公司自行研制出GL-ZNCY抽油機節電控制柜，它采用國際先進的程控器及單片機技術實現微機實時檢測電機電流，當電流大于臨界電流(可設定)，切換至△運行,當電流小于臨界電流時，切換至Y運行進入節能狀態,電機負荷越輕,節電效果越好,如負荷率大于80%,可能無節電效果。當抽油機的負載較低時還可通過啟動間抽控制功能，以避免抽油機在油井儲油很少時繼續運行而作的無用功或低效功，并大幅度提高節電效果。
工作原理：
1） 該控制柜選用先進的嵌入式單片機進行實時檢測、跟蹤控制。抽油機電機載荷，分上沖程和下沖程兩大部分，因遠行中各點的消耗功率不同，電流變化頻繁，本產品通過傳感器實時跟蹤檢測，微機處理，實現了對電機的自動調功。
2）微機實時檢測電機電流，當電流大于臨界電流（可設定）時，恢復到常規功率運行，當電流運行至臨界電流點之下，便轉到自動調功運行自動降低電機的輸入電壓，使電機處于節電狀態。由于降低了電機端電壓，還能提高電機的功率因數。
3） 該產品具有完善的保護功能：缺相、過載、堵轉、輕載保護。過載采有反時限特性曲線。典型值1.5倍過載時間1分鐘；堵轉時小于2秒鐘。
4）GL-ZNCY節電控制器還能自動地在線分析、計算抽油機運行的“滿抽率”、根據計算、分析的結果自動地調整抽油機的運行時間，使抽油機始終工作在滿抽狀態，同時可延長檢泵周期。
◆產品性能
①自動的能量優化控制。
②軟啟動軟停車大大降低了起動電流，同時由于提高了功率因數，從而改變了電網的運行狀態，使現有的供電系統能給增加一倍以上數量的抽油機供電。
③具有完善的故障保護功能。
◆技術參數
1、電源電壓：～-380V±10%
2、電源頻率：50～60Hz
3、適應所有抽油機
5、節電率：10%～40%
6、功率因數可提高到：≥0.9
7、功率范圍在5.5KW～90KW范圍的電機
◆使用范圍
負載率低于40％的油田抽油機都可適用。
◆工作環境
無論是北方的嚴寒，還是沙漠的酷熱，該產品都能適應。
◆產品認證
GL-ZNCY符合多種國際標準(CE)標志、符合低壓產品73/23/EEC的各項規定，符合EN60204-l機電設備的安全規定。
◆主要特點
1、 節省電能，降低能源消耗，節約生產成本，節電率達到10-40%。
2、 提高電網功率因數，節省就地補償裝置，電網側功率因數達到0.90以上。
3、 平滑啟動，消除啟動時的大電流沖擊
4、 減輕電機軸承、活塞等運動部件的磨損程度，延長其使用壽命。
5、 設備故障率下降，可靠性提高，減少了備品備件消耗，降低了維修成本。
6、 微電腦智能控制，具有強大的自學習功能，自動適應抽油機工況的變化，無需人工調整。
7、 市電/節電切換。節電器具有完善的市電/節電轉換功能，特殊情況下，萬一節電器發生故障，可以切換到市電運行，不會影響抽油機的正常工作。
8、 GL-ZNCY油田抽油機節電器一旦安裝調試完成，上電后它就會自動運行，操作工不必重新培訓。
9、 完善的運行指示和故障查尋功能，方便設備管理人員的日常維護工作。
nok="f" gradientshapeok="t" o:connecttype="rect">
二、智慧型油田抽油機節電器系列
特色功能概述
——根據油田特殊工況，由加拿大 Albert 油田設計院設計，GOLEVAER H.K公司生產。自1995年在德洲油田和阿拉斯加油田大量使用。
——將變頻節電控制和制動單元合成為一體機，方便客戶現場安裝、 維護和管理。
——CPU采用軍品 32bit DSP ，－40 ℃至＋ 90 ℃范圍能正常工作。
可在戶外使用，其可靠性大大高于商業變頻器。
——程序按油田情況設計并充分簡化，不會出現程序錯誤。
——較普通節電器器多節電 10-15% 。
——自動冷卻系統，保證系統溫度變化最小。
——故障自動恢復，按戶外無人值守設計。
——設計壽命 6 萬小時。
——按軍用標準設計，高度可靠，不必使用備份切換系統。
——適用于油田磕頭機、離心機械等通用場合。
——熱損耗為耗能制動的 3% 以下，改善工作環境。
——有完全故障保護，使用安全。
——全電壓自動跟蹤，用戶不必自己調整或設定，方便使用。
——全程噪聲過濾，不會污染電網和干擾其他設備。
產品簡介
GL-HKCY系列油田抽油機專用節能控制柜，運用數字處理及智能化控制技術，實時監測電動機的實際負荷大小，并根據負載率的變化，在滿足電機運行轉矩的情況下，自動選擇最佳抽取速度和功率點提供抽油機電機的用電，即電機實際用多少電就送多少，節省了不必要的消耗，達到節約電能的目的。本產品的使用能有效地改善和提高用電的有功功率和泵裝置運行的可靠性，減少故障停機時間和維護保養費用。其獨特的節能優化軟件可準確判斷泵空狀態，自動控制泵裝置的沖次，從而從根本上消除了由于泵空現象所導致的無效抽取，使得抽油機的空載運行時間大大縮短，泵效大幅提高，采油產量提高，且達到顯著的節電效果。節電率可高達20%-60%。
本產品是專門對油田抽油機進行智能化控制的最新成果，解決了目前油井現場電動機保護、控制、檢測等方便存在的問題，是一種節能效果理想、控制功能強大的節電產品。
節電原理：
由于油田采油生產使用的抽油機電機負荷是帶有沖擊性的變化負荷，特別是稠油和高凝結構井，這種情況更為嚴重。故為了使拖動抽油機的電動機穩定運行并具有一定的過載能力，需按抽油機的最大功率來配備電動機。長期以來，油田抽油機大多都處于輕載運行，甚至個別運行段是空載運行，造成極大的能源浪費，同時也使抽油設備的維護費用提高。
GL-HKCY油田抽油機專用節電器采用先進微處理器數字控制技術，適用于各類處于空載、輕載或變負載運行狀態下抽油機電機節能。本產品通過內置的專用節電優化控制軟件，根據負載變化動態調節輸入抽油機的速度和電機的電壓和電流，在不減少抽油量的前提下，保證電動機的輸出功率與負荷需求精確匹配，在實現節能效果。產品配備了軟啟動功能，可以大大降低電機的啟動電流，減少沖擊電流對電機絕緣的破壞、降低電機運行溫度、減少電機的維護量、延長使用壽命。
產品優勢：
l 智能化控制：基于高性能微處理器芯片，內置的專用優化控制軟件能及時準確地動態調整電機的供電電壓與電流，使電機的輸出功率與負載精確匹配；
l 靈活的參數設置：通過鍵盤可以在現場針對每臺抽油機的電機運行特點和參數進行設定，參數不會因停電而丟失；
l 完善的軟啟動和軟停車功能，可保證電機連續平滑地啟動，并可對停電后自啟動電流的大小進行靈活設置，減少沖擊電流對電機絕緣的破壞、降低電機運行溫度、減少電機的維護量、延長使用壽命；
l 可實現過熱、過流、缺相、過壓保護功能，保證井場的正常用電和井場其它正常用電特；
l 在抽油機運行過程中平均有功節電率可達20%～60%（視不同負載率），同時能夠充分提高電機的功率因數。
技術參數：
供電電壓 380V,±20%
產品選型 5.5kw-75kw
頻率 47Hz-63Hz
運行環境溫度 -40℃至+60℃
儲存環境溫度 -40℃至+70 ℃
相對濕度 ?。?5%（不結露）
海拔高度 最高1000米，每高出100米，輸出功率將下降1%
啟動電壓 供電線電壓之40%-70%
啟動時間 2秒至30秒
軟停機時間 2秒至30秒
故障檢測 短路、斷路、缺相、過載、過流
外殼防護等級 IP21

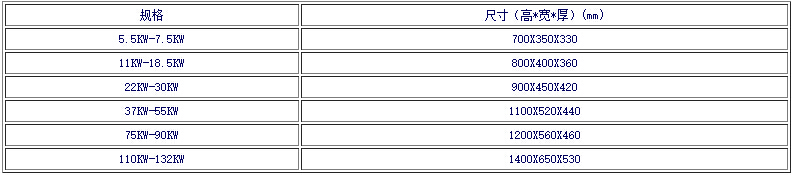

注：超出以上規格的尺寸請咨詢公司技術部
??
??
??
?
