產(chǎn)品介紹：
外墻氟碳漆由氟碳樹脂為主要成膜物質，加以顏料、溶劑、助劑、固化劑等組成的雙組份面漆產(chǎn)品。

特點及用途
由于氟樹脂引入的氟元素電負性大，碳氟鍵能強，突出戶外耐候性強、自潔性、不粘性；

優(yōu)異的耐化學腐蝕性，附著力強；

卓越的抗玷污性、耐洗刷性，耐鹽污性；

極好的漆膜不刮落、保光保色；使用壽命可長達20年；

外墻氟碳漆廣泛用于城市內高中檔建筑物外墻、混凝土、橋梁、高速公路圍欄等涂裝。

配套產(chǎn)品：
底漆：環(huán)氧富鋅底漆、環(huán)氧鋅黃底漆（乙烯磷化底漆）

中間漆：環(huán)氧云鐵中間漆

面漆：外墻氟碳漆

技術指標：

漆膜顏色外觀	各色、平整、光滑
附著力（劃格法）	1級
柔韌性	1mm
干燥時間（23±2℃）	表干：2h
	實干：24h
硬度	（擺桿）0.6H
	（鉛筆法）2H
耐沖擊強度	≥50kg.cm
耐砂漿性（24h）	漆膜無變化
耐水性（168h）	漆膜無變化
耐濕冷熱循環(huán)性（10次）	漆膜無變化
耐洗刷性	≥10000次
耐污染性	通過
耐玷污性	（白色或淺色，含鋁粉，珠光顏料的涂料除外）10%
耐溶劑擦拭性	（I型為甲苯，II型為丁酮）≥100次
人工加速老化	（2000h）無明顯裂紋，變色≤3級，失光≤3級
北方日照條件下	（5年）無粉化，允許輕微變色
鮮影性	（Gd值）0.6～0.8

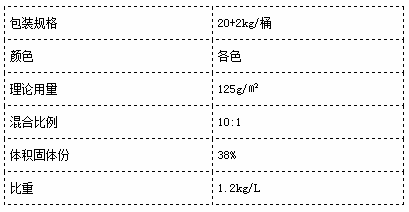

施工參考：

◆漆膜厚度：濕膜：105μm；干膜：40μm

◆混合配比：10：1

◆適用期：6小時

◆熟化時間：靜置30分鐘

◆稀釋劑：專用稀釋劑

◆底材溫度：高于露點3℃

技術參數(shù)：
執(zhí)行JG/T157-2004《建筑外墻用膩子》標準

抹灰和混凝土的基層質量應符合《JGJ建筑裝飾工程施工及驗收規(guī)范》

施工工序：
基層處理→切割分格縫→粗膩子（一遍）→掛玻璃纖維網(wǎng)→粗膩子（一遍）→細膩子（二遍）→底漆（一遍）→面漆（二遍）→罩光漆（一遍，非金屬漆除外）

表面處理：
●抹灰層或混凝土表面層（包括分割縫、窗框周圍等）不得有污物；

●基層表面必須牢固、無酥松，不得有裂縫或起殼，基層無浮塵，無粘附顆粒物；

●處理完畢要求符合平整度要求≤2mm；

●環(huán)境溫度：2℃～40℃；相對濕度：＜75%
